DURKOPP ADLER Class 271 - Conectar Unidad de Control DA220 C; Conectar Unidad de Control DA40 MS02

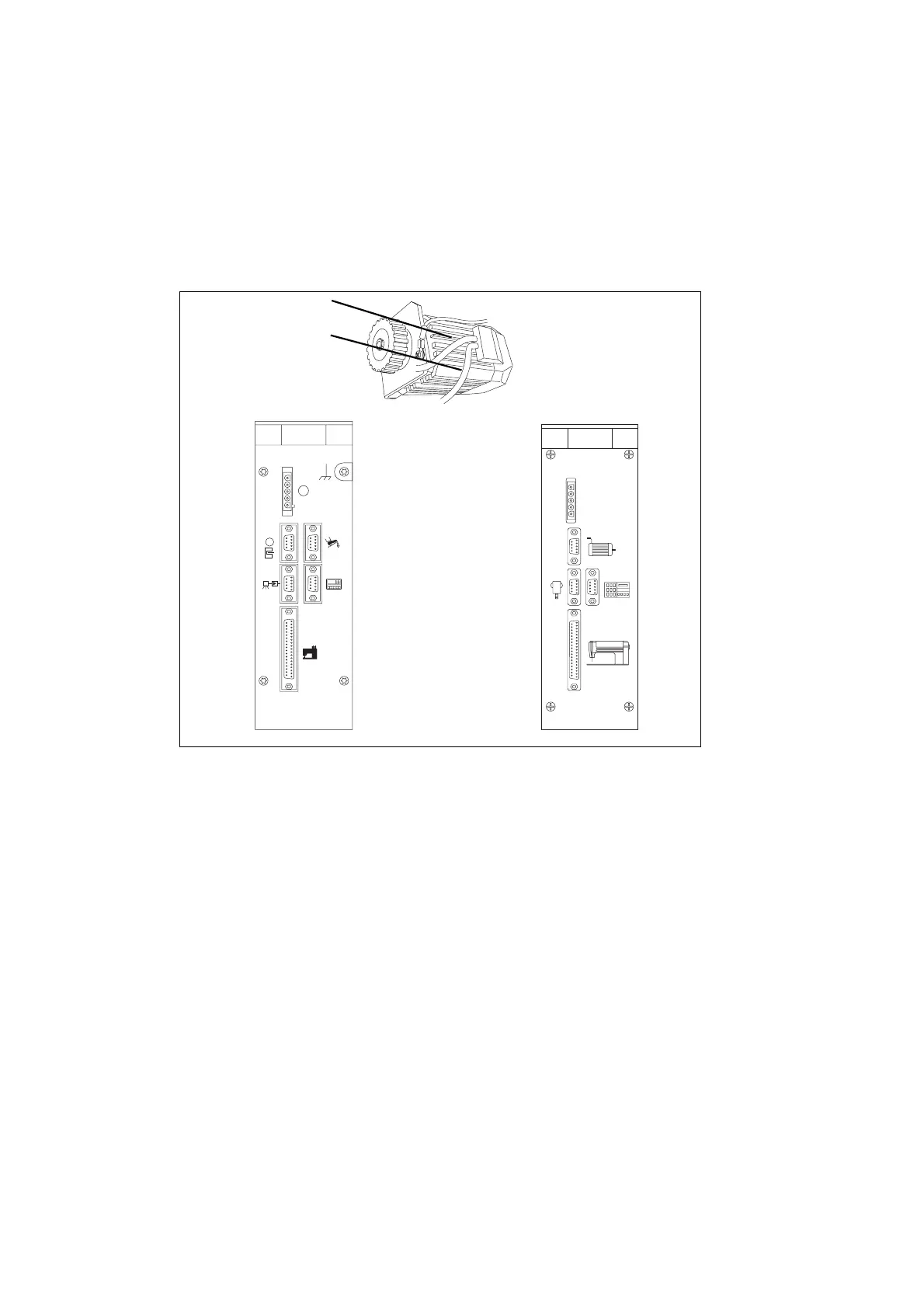

6.4 Hembrillas de conexión a las unidades de control DA220C y
DA40MS02
6.5 Conectar la unidad de control DA220C
–
Enchufar el cable del indicador de valor teórico (pedal) a la hembrilla B80 de la
unidad de control.
–
Enchufar el cable del sensor 2 de motor a la hembrilla B2 de la unidad de control.
–
Enchufar el cable 1 del motor a la hembrilla B41 de la unidad de control.
–
Enchufar el cable que va a la máquina de coser a la hembrilla A de la unidad de
control.
–
Pasar todos los cables por el canal de cables.
–
Enchufar el cable del panel de control (si existe) a la hembrilla B776.
6.6 Conectar la unidad de control DA40MS02
–
Enchufar el cable del indicador de valor teórico (pedal) a la hembrilla X3 de la
unidad de control.
–
Enchufar el cable del sensor 2 de motor a la hembrilla X2 de la unidad de control.
–
Enchufar el cable 1 del motor a la hembrilla X1 de la unidad de control.
–
Pasar todos los cables por el canal de cables.
–
Enchufar el cable del panel de control (si existe) a la hembrilla X4.
1
2
B776
V 8 . .
B18
L S M ...
B2
M
B80
EB...
B41
M
A
X1
Motor
X2
X4
X3
A
20
