Activa
ç
ão electropneumática (classe 272 740142)

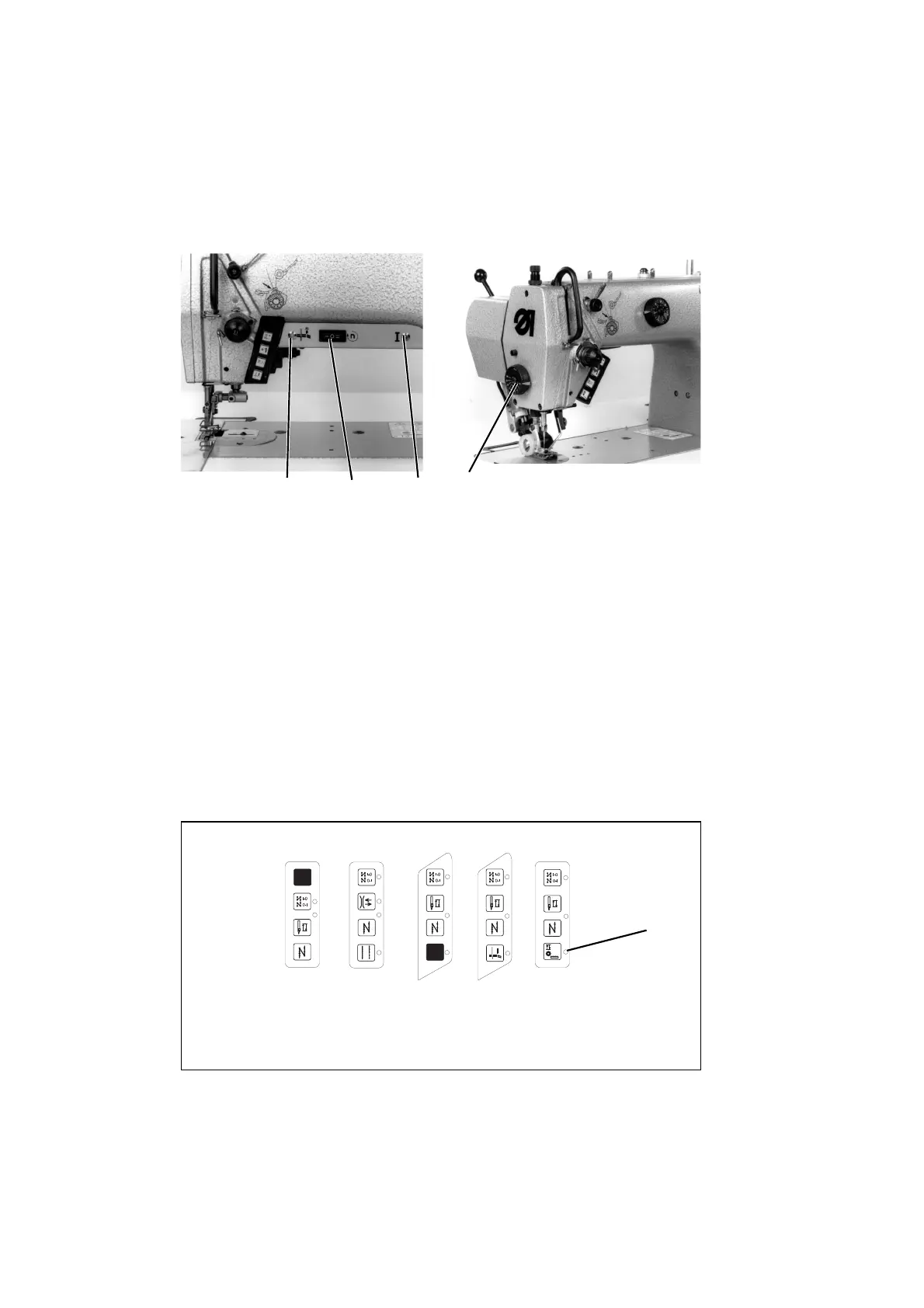

Quando o díodo luminoso (LED) 4 está aceso, a parte superior está ligada. Com o
interruptor triplo 3, indica-se o tipo de corte do cortador de cantos. Na posição I
utiliza-se o cortador de cantos para funções normais. Na posição II utiliza-se o cortador
de cantos para maiores comprimentos de ponto. Na posição 0, desliga-se o cortador de
cantos.
Se o LED amarelo 2 estiver a piscar, o cortador de cantos começa a trabalhar após o
número de pontos programado (parametro 259 do painel de controlo, requisito:
parametro 255=2). O número de pontos para que o cortador de cantos se desligue,
determina-se com o parametro 258 no painel de controlo).
O LED amarelo 1 está sempre aceso quando o cortador de cantos está a funcionar.
6.15 Botão da caixa da máquina de costura (Na classe 274 equipamento
de série ou na classe 273 equipamento opcional 273 001041)
Com o botão 5 pode-se ajustar a posição final do calcador. a superfície é de aprox. 0-5 mm.
6.16 Bloco das teclas do braço da máquina de costura
271-140332
271-140342 272-160362 272-640642 272-740642 273-140342
271-140432 com 272-740642 273-140432
271-140442 0272 590014 274-140342
272-140332 (Multiflex)
272-140342
272-160362
5
234
1
28
