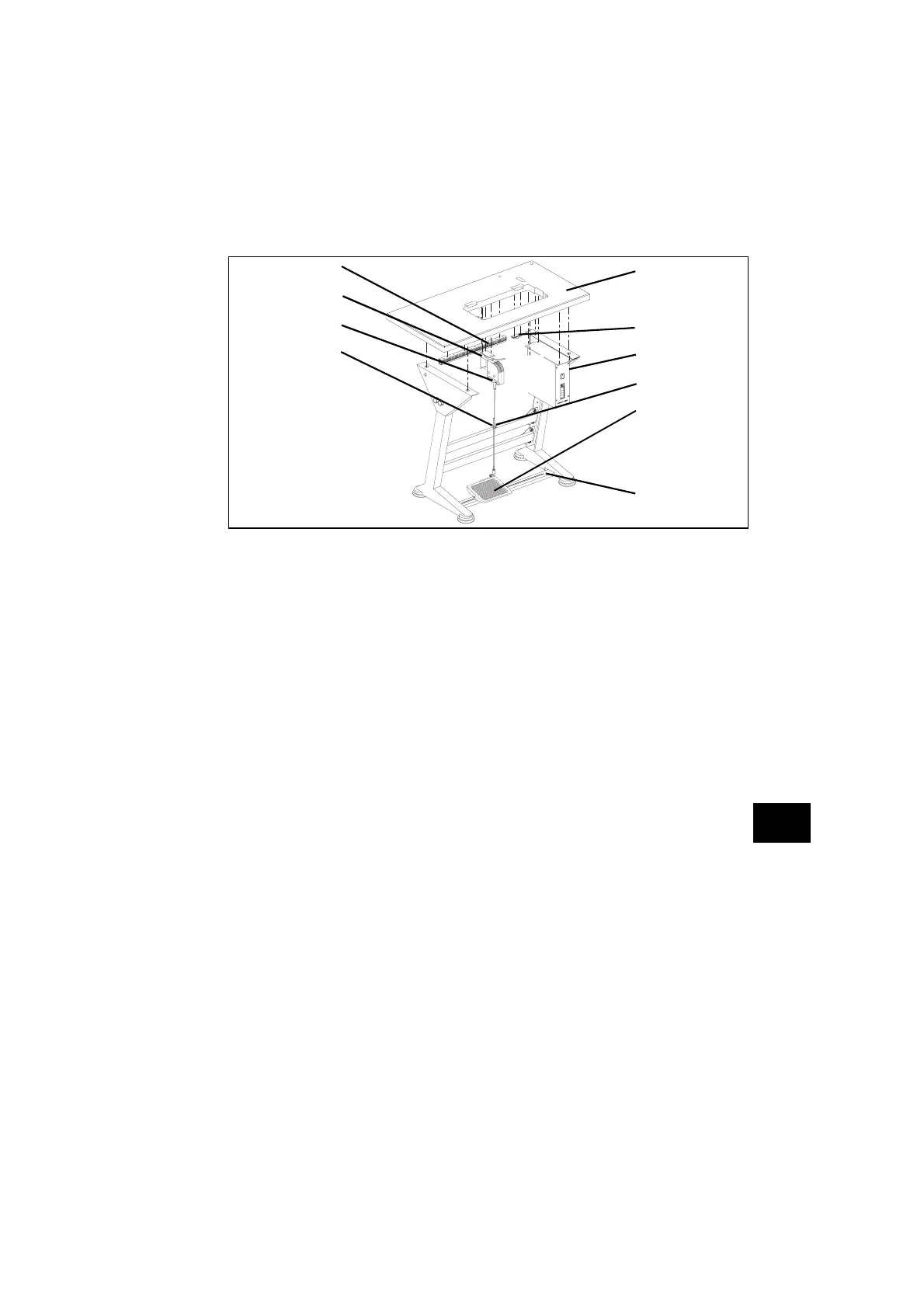

5.3 Montagem da unidade de controlo
–
Montar a
unidade de controlo 7
com 4 parafusos debaixo da placa da mesa 5.
–
Segurar o
cabo de rede
da unidade de controlo com o grampo de tracão de
descarga debaixo da placa da mesa.
5.4 Montagem do indicador de valor teórico
–
Aparafusar o ângulo 2 debaixo da placa da mesa 5.
–
Aparafusar o indicador de valor teórico 3 ao ângulo 2.
5.5 Montagem do canal do cabo
–
Aparafusar o canal do cabo 1 debaixo da placa da mesa 5.
5.6 Montagem do pedal
–
Segurar o pedal 9 à armação de suporte 10.
–
Por motivos ergonómicos, nivelar o pedal 9 do seguinte modo:
O centro do pedal deve ficar aproximadamente debaixo da agulha.
A armação de suporte 10 serve para alinhar o pedal com buracos grandes.
–
Pendurar o pedal de barras articuladas 8 com as cavidades redondas do indicador
de valor teórico e do pedal 9.
–
Desaparafusar o parafuso 4.
–
Ajustar o pedal de barras articuladas em altura de modo a que o pedal sem
pressão tenha uma inclinação de aproximadamente 10°.
–
Apertar o parafuso 4.
