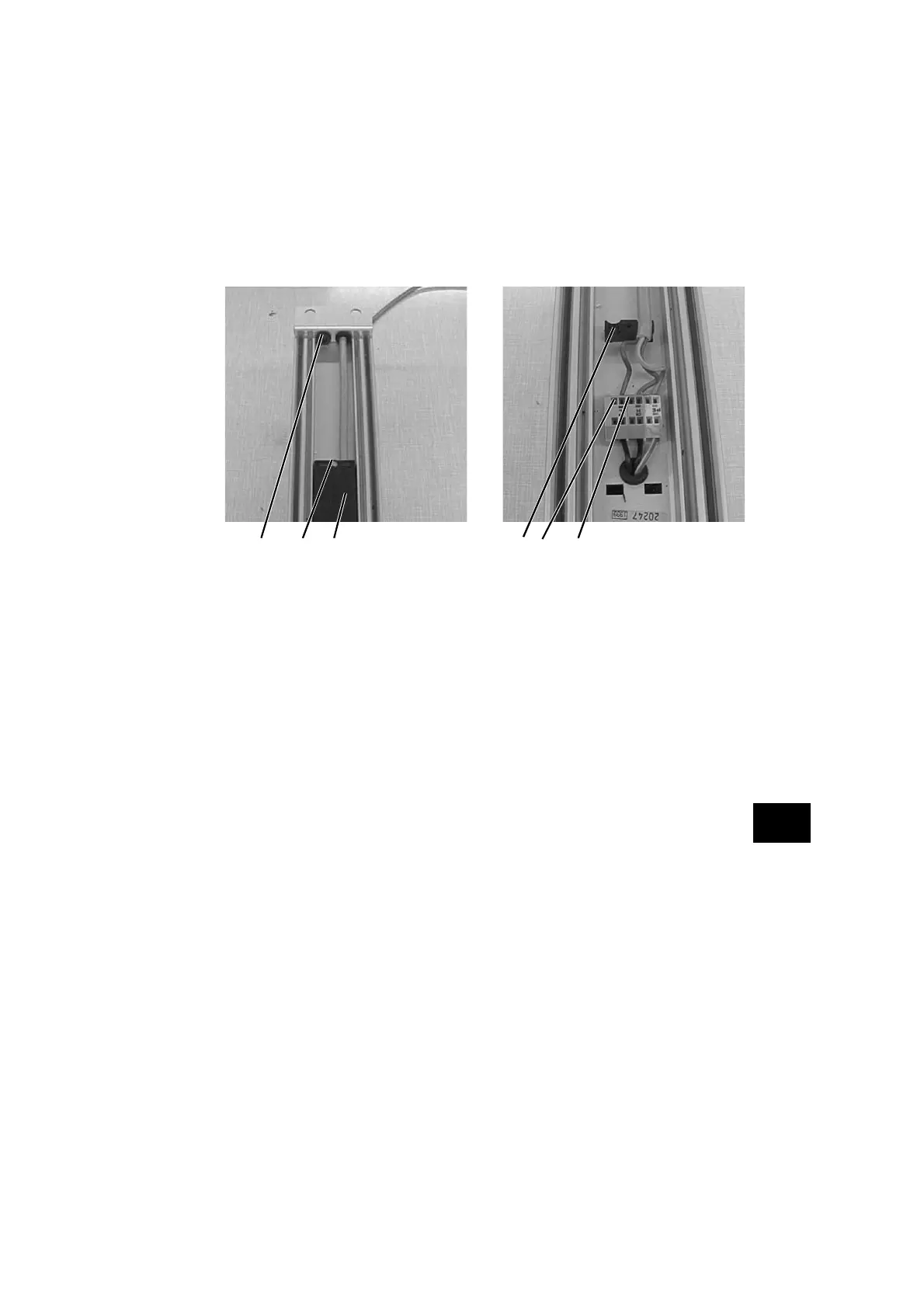

6.3.2 Ligação à unidade de controlo DA40MS02

–

Desaparafusar a caixa de controlo.

–

Passar o cabo do transformador de luz para costurar através da abertua 1 do lado

de fora da unidade de controlo..

–

Desapertar o parafuso 2 e retirar a tampa 3.

–

Passar o cabo pela guia 4.

–

Abrir os grampos 5 e 6 com uma chave de fendas.

–

Ligar o cabo castanho ao grampo 5 e o cabo azul ao cabo ao grampo 6.

–

Recolocar a tampa 3 e segurar com o parafuso 2.

–

Tornar a aparafusar a caixa da unidade de controlo.

4 5 6

1 2 3
