9. Conexión neumática
¡ATENCIÓN !
Sólo se garantiza el funcionamiento perfecto de los grupos
neumáticos si la presión de red es de 8 a 10 bares.
La presión de servicio de la máquina especial es de
6 bares
.
Paquete de conexión neumática
Con el nº de pedido 0797 003031 se puede adquirir el paquete de conexión neumática
para bastidor con unidad de mantenimiento de aire comprimido.
El paquete contiene los siguientes componentes:
- Tubo flexible de conexión, 5 m. de largo, Ø = 9 mm
- Boquillas de tubo y racores
- Caja y conector de acoplamiento
- Unidad de mantenimiento con manómetro y regulador de presión

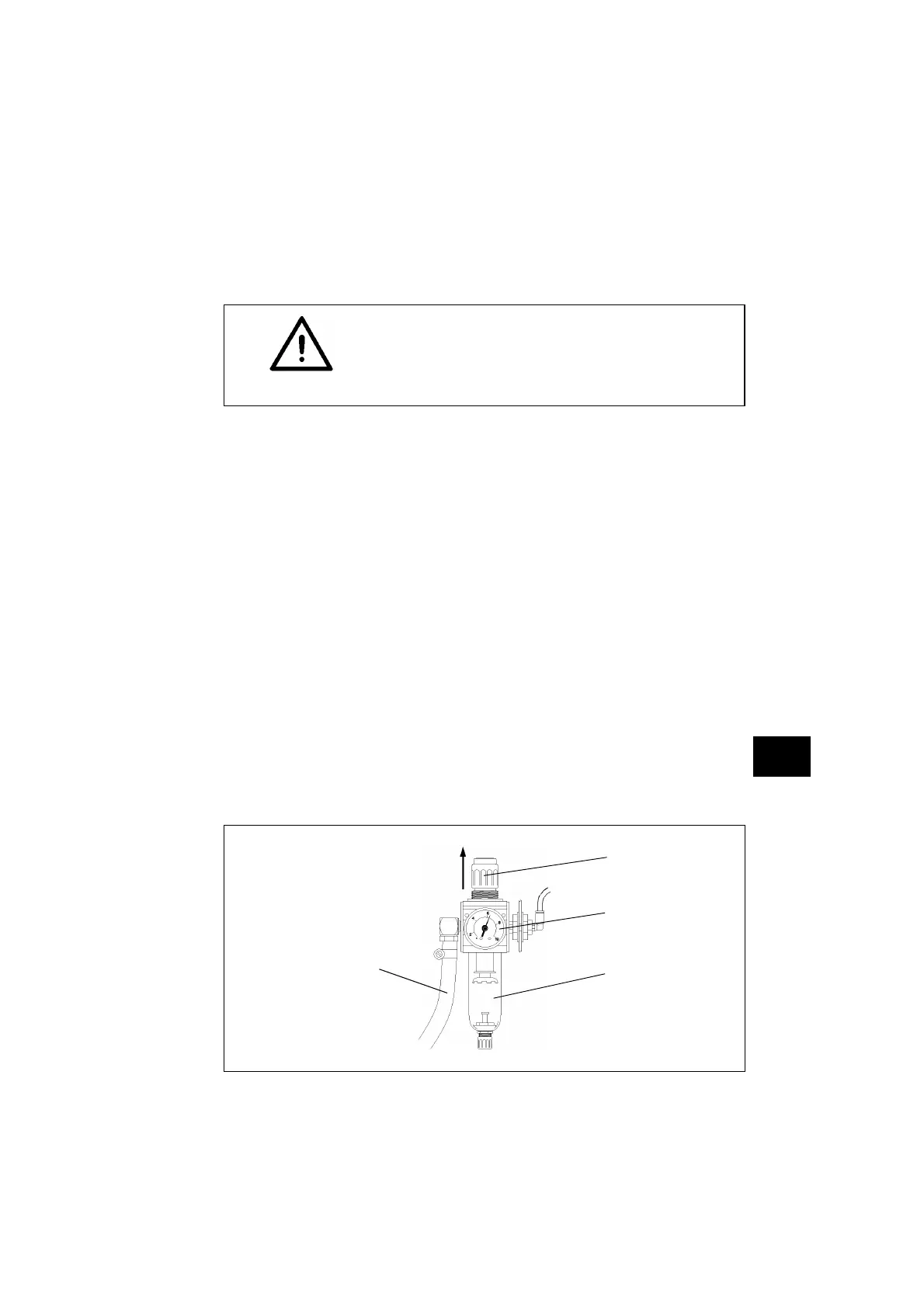

Conectar la unidad de mantenimiento de aire comprimido
–
Sujetar la unidad de mantenimiento de aire comprimido 1 con escuadra, tornillos y
brida al tirante del bastidor.
–
Conectar la unidad de mantenimiento de aire comprimido con tubo flexible de
conexión 4 ( Ø = 9 mm) y con acoplamiento de tubo R1/4" a la red de aire
comprimido.
Ajustar presión de servicio
La presión de servicio es de
6 bares
.
La presión puede medirse con el manómetro 3.
–
Para ajustar la presión de servicio, tirar hacia arriba del mando giratorio 2 y girar.
Aumentar presión = Girar mando giratorio 2 en sentido horario
Reducir presión = Girar mando giratorio 2 en sentido antihorario
2
3
1
4
E
73
