Festo MPS - Kabelverbindungen

6. Inbetriebnahme
38
© Festo Didactic 655633
1
2

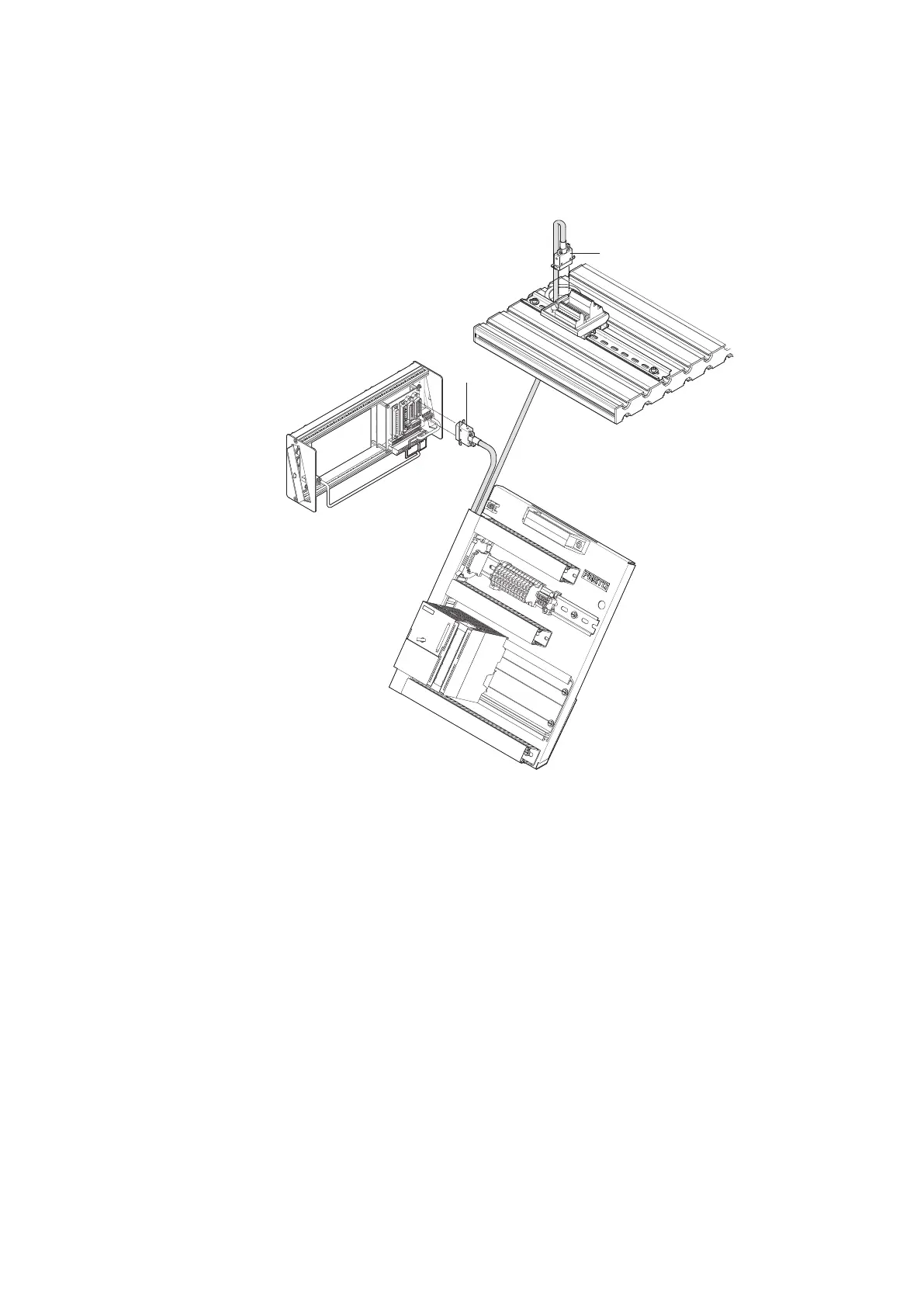

Kabelverbindungen zwischen SPS-Board, Bedienpult und Station
1. SPS Board – Station
Stecken Sie den Stecker XMA2 des SPS Boards in die Buchse XMA2 des
E/A-Terminals der Station.
2. SPS Board – Bedienpult
Stecken Sie den Stecker XMG1 des SPS Boards in die Buchse XMG1 des
Bedienpults.
3. SPS Board – Netzgerät
Stecken Sie die 4 mm Sicherheitsstecker in die Buchsen des Netzgerätes.
4. PC – SPS
Verbinden Sie Ihren PC durch ein Programmierkabel mit der SPS.
6.7
Kabelverbindungen
