MS6-SV-...-E-10V24
16 Festo – MS6-SV-...-E-10V24 – 1310b Deutsch
4.3.3 MS6-SV-E mit Multipol-Steckdose NECA-S1G9-P9-MP5
Hinweis
Ein Querschluss zwischen den Enable-Signalen EN1/EN2 wird nicht erkannt und führt zu
keiner Fehlerreaktion. Erst wenn die Enable-Signale korrekt anliegen, wird die Anlage
belüftet.
• Sicherstellen, dass die Quersch lusserkennung durch entsprechende Maßnahmen in
der Peripherie (SPS/Siche rheitssteuerung) im Sinne der gült igen Siche rheits-
standards hergestellt und gewährleistet werden.

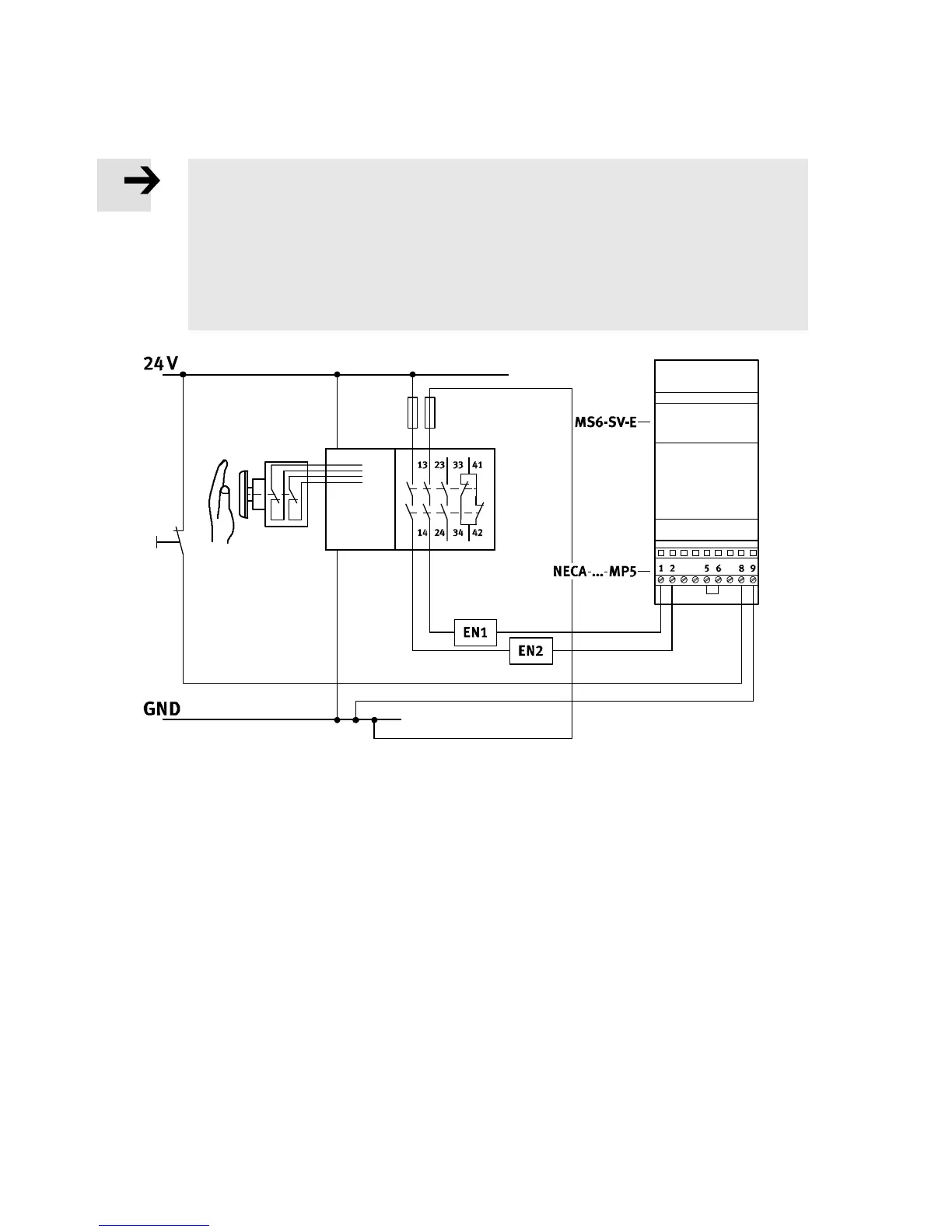

Fig. 8 Anschluss mit NECA-...-MP5
– statische Enable-Signale mit entgegengesetzten Potentialen
– Verzögerungszeit der Pegelwechsel der Enable-Signale werden nicht überwacht
– Verhalten bei der Erkennung eines Querschlusses (durch vorgeschaltetes
Sicherheitsschaltgerät/-SPS):
• MS6-SV -E im entlüfteten Zustand: bleibt im sicheren Zustand und geht nicht in Störung
• MS6-SV-E im belüfteten Zustand: geht in den sicheren Zustand und geht nicht in Störung
– Enable-Signale sind galvanisch von der Versorgungsspannung getrennt
