MS6-SV-...-E-10V24
Festo – MS6-SV-...-E-10V24 – 1310b Deutsch 25
6.2 Multipol-Steckdose NECA-… anschließen
Hinweis
Das MS6-SV-E darf nur mit den dafür zugelassenen Multipol-Steckdosen NECA-…
verwendet werden ( Fig. 17). Informationen zur Klemmenbelegung finden Sie in der
beigefügten Montageanleitung der jeweiligen Multipol-Steckdose NECA-….
Hinweis
Achten Sie beim Montieren der Multipol-Steckdosen N EC A -… mit beigefügter Dichtung
auf die richtige Orientierung des S tec kers in Bezug auf das Ventil. Das S ichtfenster der
Multipol-Steckdose NECA-… muss nach vorne zeigen.
• Schließen Sie die Multipol-Steckdose
NECA-… in der richtigen Orientierung an. Das
Fenster zeigt zum S c halldämpfer.
Achten Sie darauf, das die S c hrauben fest
angezogen sind, damit Schutzart IP65
gewährleistet ist. Das Anziehdrehmoment
beträgt max. 0,4 ± 0,1 Nm.

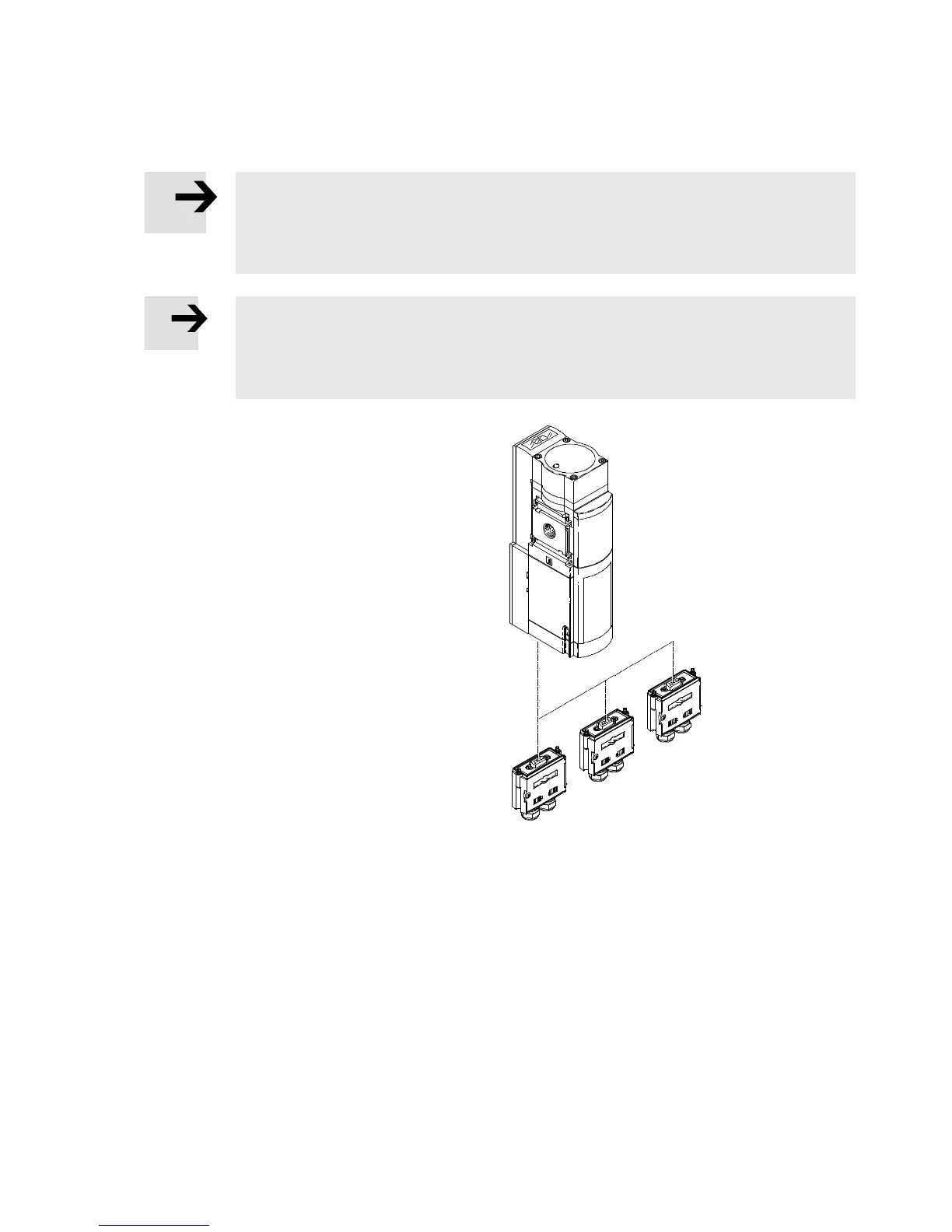

Fig. 17 Elektrischer Anschluss
NEC A-S1G 9-P9-MP3
NEC A-S1G 9-P9-MP1
NEC A-S1G 9-P9-MP5
