Festo MS6-SV-E - 3 Bedienteile und Anschlüsse

MS6-SV-...-E-10V24
Festo – MS6-SV-...-E-10V24 – 1310b Deutsch 9
3 Bedienteile und Anschlüsse
Das elektropneumatische Druckaufbau- und Entlüftungsventil MS6-SV-...-E-10V24-..., im folgendem
MS6-SV-E genannt, entspricht der Kategorie 4 mit einem maximal erreichbarer Performance Level e
nach DIN EN ISO 13849-1.
1
2
3
4
5
6
7
8
9
1 LED Anzeige (LED Power und LED Error)
2 Drosselschraube für Softstartfunktion
3 Pneumatischer Anschluss 1 (Eingang
Druckluft )
4 Elektronikblock
5 Ventilblock
6 Multipol-Steckdose NECA-… (Zubehör)
7 Pneumatischer Anschluss 3 (Entlüftung)
8 Vormontiertes Erdungsband
9 Pneumatische r Anschluss 2 (Ausgang
Druckluft )

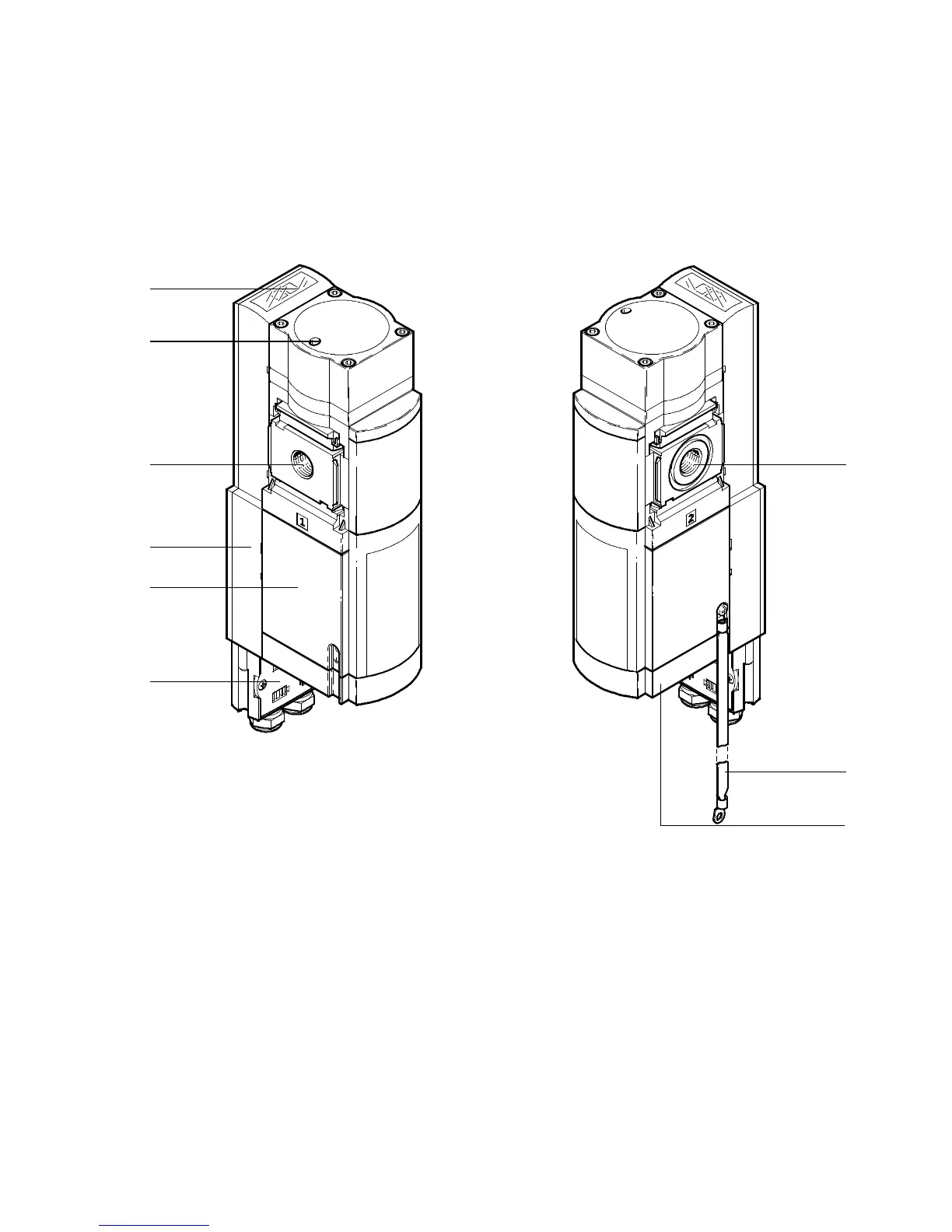

Fig. 1 Bedienteile und Anschlüsse
