14.5 Schaltverhalten der Multipol-Steckdosen NECA-…-MP1, -MP3 und
-MP5
14.5.1 Schaltverhalten für Multipol-Steckdose NEC A-S1G9-P9-MP1
Betrie bsdruck p1
Ausgangsdruck p2
+L1: Betriebsspannung
EN1: Enable-Signal 1
EN2: Enable-Signal 2
Meldekontakte
LED Power (grün)
LED Error (rot)

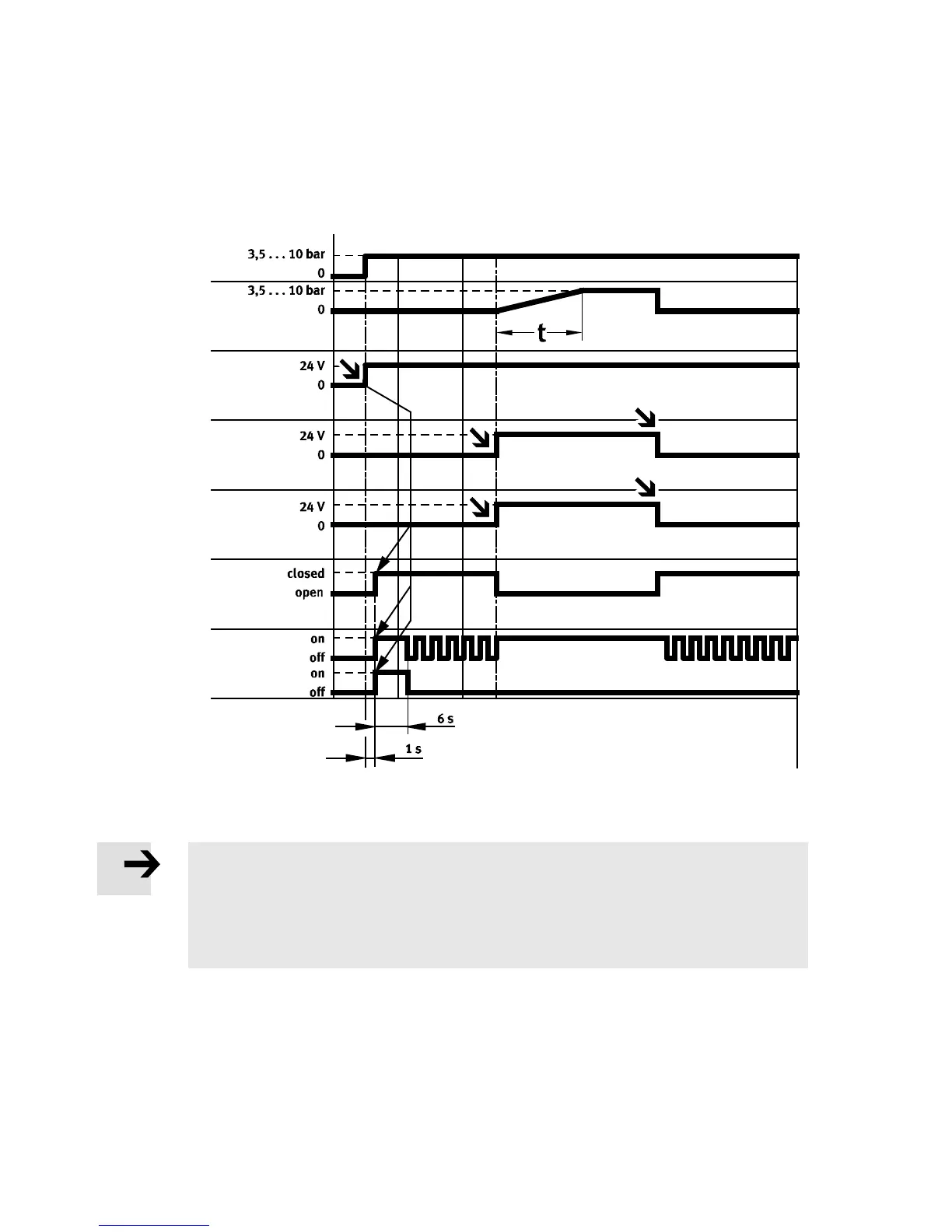

Fig. 20 Schaltverhalten Ein- und Ausgänge im Normalbetrieb (bei eingestellter Betriebsart “ Automa-
tischer Start”) für Multipol-S teckdose NECA-S1G9-P9-MP1
Hinweis
• Impulse an den Eingängen EN1 und EN2 von 0 auf 24 V, von Dauer ≤ 3msführenzu
keiner Fehlermeldung am Sicherheitsventil MS6-SV-E.
• Impulse an den Eingängen E N1 und EN2 von 24 auf 0 V, von Dauer ≤ 12 ms führen zu
keiner Fehlermeldung am Sicherheitsventil MS6-SV-E.
Die Diagramme auf der nächsten Seite zeigen das genaue Schaltverhalten der Enable-Signale EN1 und
EN2 mit zeitlichem Versatz. Aus der Verzögerungzeit zwischen den beiden Signalen lässt sich die maxi-
male Reaktionszeit ableiten.
