13 Diagnose und Fehlerbehandlung
13.1 LED-Anzeige
Betrie bszustände und Fehler werden durch Blinken der Leuchtdioden angezeigt.
LED Power (grün)
LED Error (rot) Bedeutung
aus aus Betr ie bsspannung fehlt
leuchtet nach dem Ein-
schalten ca. 6 s
leuchtet nach dem Einschalten
ca. 6 s
MS6-SV-E durchläuft alle Tests beim
Anlauf
blinkt im Sekundentakt aus MS6-SV-E ist im entlüfteten Zustand
leuchtet dauerha ft aus MS6 -SV-E ist im belüfteten Zustand
MS6-SV-E wartet auf das Signal
(S34) bei überwachtem Star t.
4x kurz blinkt im Sekundentakt Fehlercode
Tab. 6 LED-Anzeige
13.2 Anzeige der Fehlercodes
Die Anzeige des Fehlercodes wird durch 4 kurze Blinkimpulse der LED Power (grün) angekündigt. An-
schließend gibt die LED Error (rot) den Fehlercode aus (Anzahl der Blinkimpulse = Fehlercode).
Die Blinkimpulse der beiden LED wiederholen sich fortlaufend. Erst wenn die Betriebsspannung zur
Fehle r behebung ausgeschaltet wird, endet das LED-Blinken.
Übersicht der Fehlercodes:
121

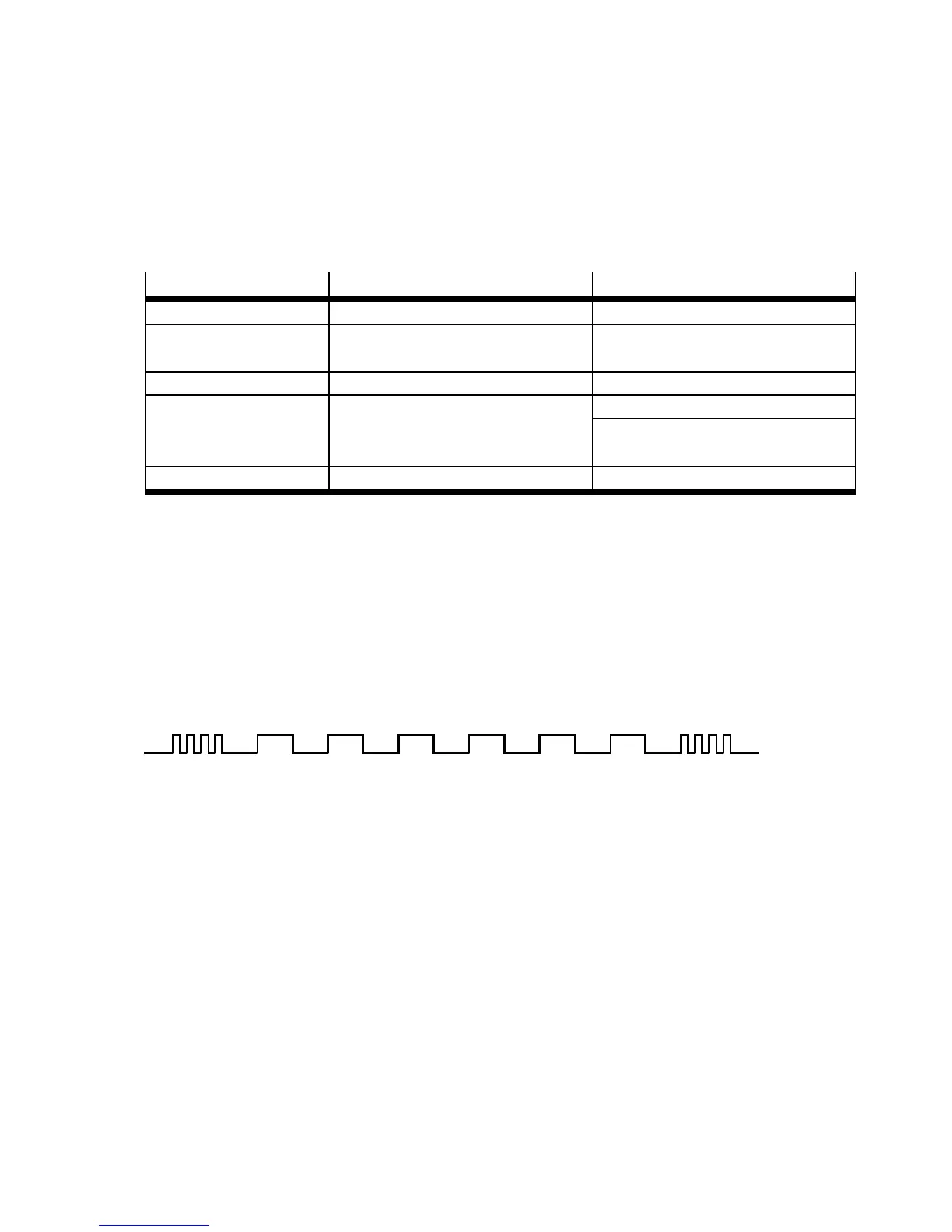

Fig. 18 Beispiel Fehlercode
Nach 4 kurzen Blinkimpulsen der LED Power 1 folgen 6 lange Blinkimpulse der LED Error 2.Damit
wird Fehlercode 6, ein pneumatischer Fehler, signalisiert. Ein pneumatischer Fehler tritt auf, wenn z. B.
der Betriebsdruc k unter de m erfo r derlichen Mindestdruck oder überhaupt nicht anliegt.
