MS6-SV-...-E-10V24
18 Festo – MS6-SV-...-E-10V24 – 1310b Deutsch
4.4 Meldekontakt
Der Meldekontakt ist ein potentialfreier Sc hließerkontakt eines Halbleiterrelais. Über die Klemmen 3
und 4 der Multipol-Steckdose NEC A-… kann de r Kontakt bei Be darf in den Rückführkre is (fe edback
circuit) einer Sicherheitssteuerung aufgenommen werden.
Hinweis
Ein Betrieb des Meldekontakts außerhalb der zulässigen technischen Daten führ t zu
dessen irreparablen Ausfall. Die Einhaltung der Spezifikation ist durch eine geeignete
Schutzbeschaltung sicherzustellen.
Hinweis
Die Belegung dieser Kontakte ist für das Erreichen des Sicherheitskategorie nicht
erforderlich.

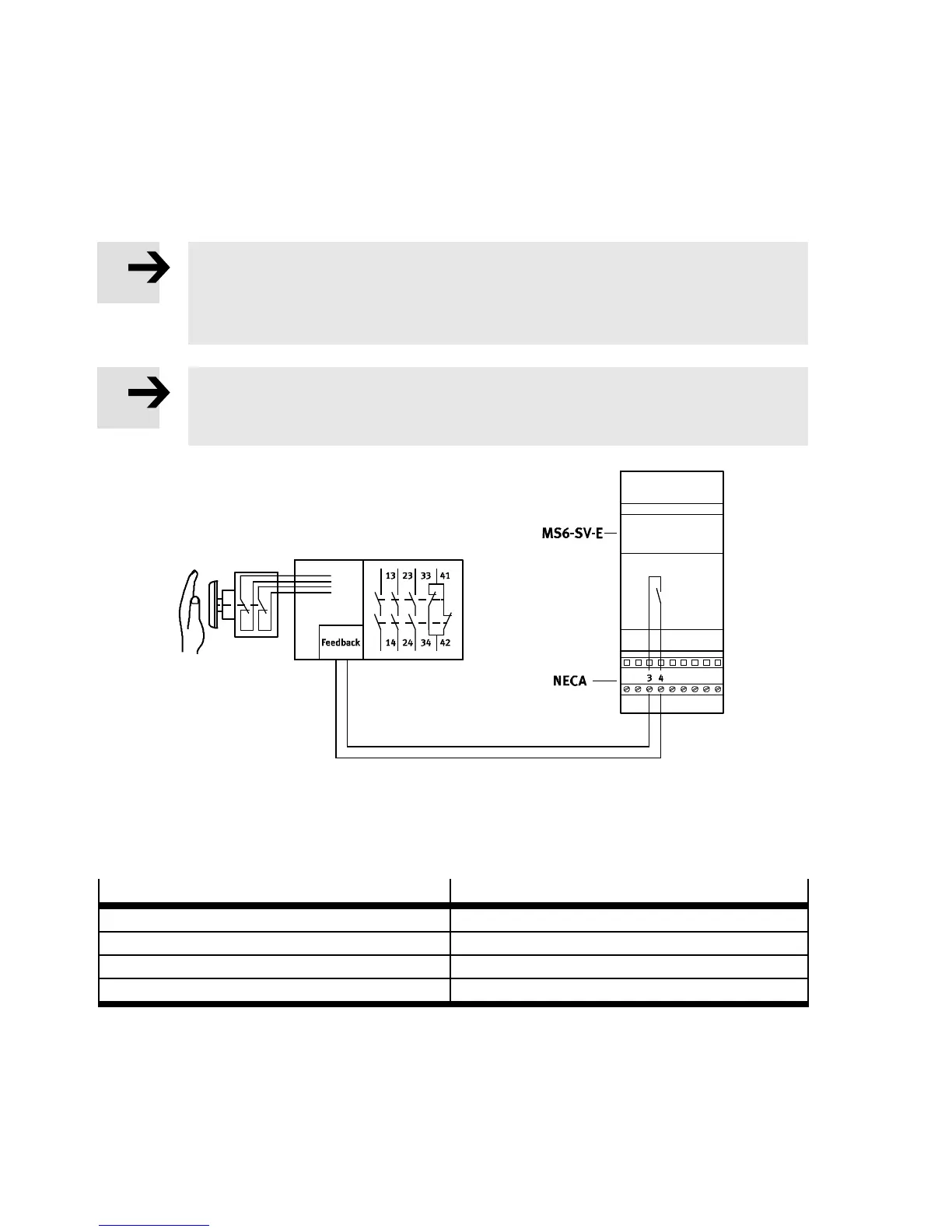

Fig. 10 Anschluss Feedbacksignal
Die Diagramme für das Schaltverhalten finden Sie im Kapitel 14 “Technische Daten” (mit Multipol-
Steckdose N ECA-S1G9-P9-MP1 Fig. 20; mit Multipol-Steckdose N EC A-S1G 9-P9-MP3/MP5
Fig. 22).
Zustand Ventil
Meldekontakt
Ansteuerung zur Belüftung durch EN1 und EN2 offen
Ansteuerung zur Entlüftung durch EN1 und EN2 geschlossen
Störung (rote LED blinkt) offen
Versorgungsspannung liegt nicht an offen
Tab. 3 Schaltzustände des Meldekontakts
