14.5.2 Schaltverhalten für Multipol-Steckdose NEC A-S1G9-P9-MP3/-MP5
Betrie bsdruck p1
Ausgangsdruck p2
+L1: Betriebsspannung
EN1: Enable-Signal 1
EN2: Enable-Signal 2
Meldekontakte
LED Power (grün)
LED Error (rot)

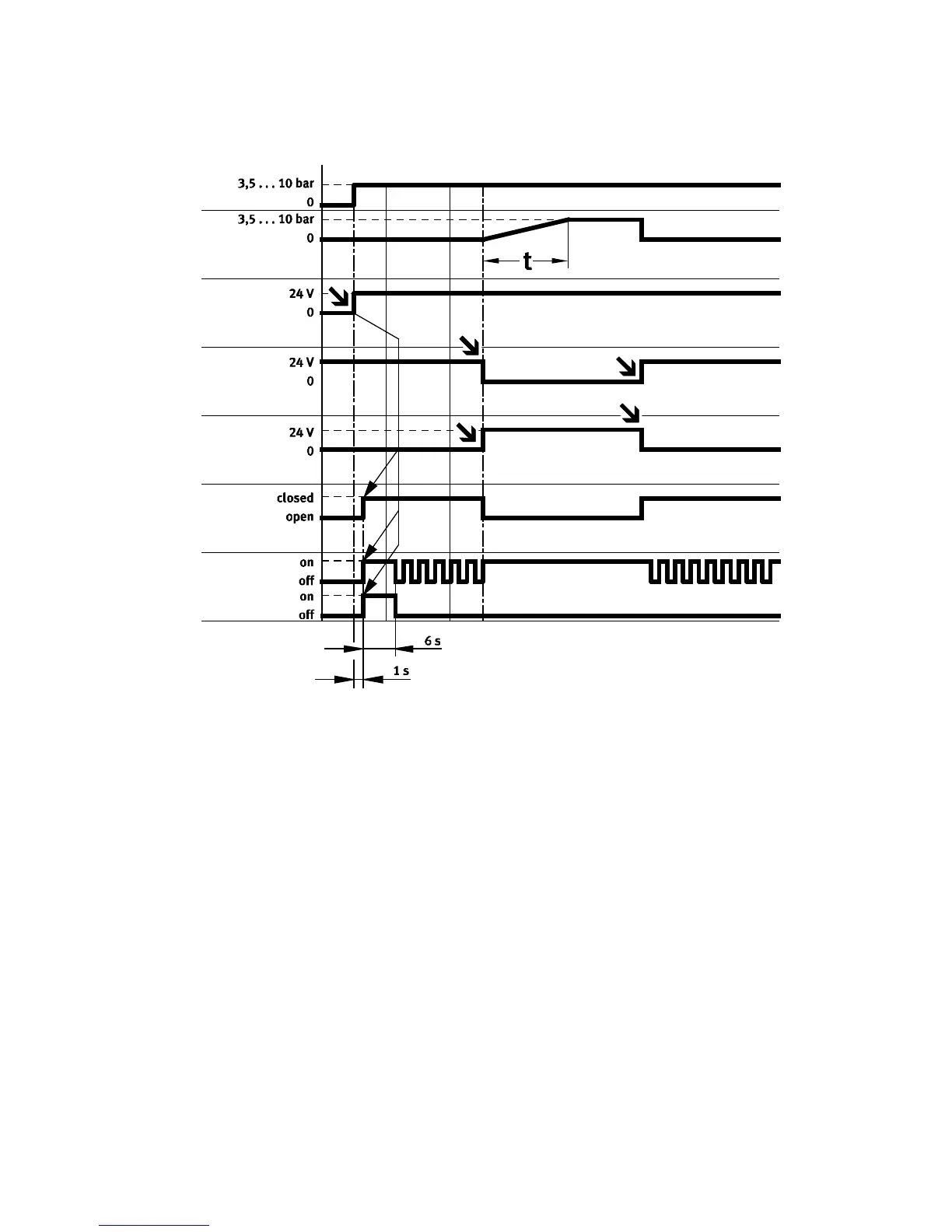

Fig. 22 Schaltverhalten Ein- und Ausgänge im Normalbetrieb (bei eingestellter Betriebsart “ Automa-
tischer S tart”) für Multipol-Steckdose N EC A-S1G 9-P9-MP3/-MP5
Beim NECA -...-MP3 kommt es zur Entlüftung und Ausgabe einer Fehlermeldung, wenn:
• EN1 und EN2 = 0 V (LOW)
• EN1 und EN2 = 24 V (HIGH)
Beim NECA -...-MP5 kommt es zur Entlüftung und Ausgabe keiner Fehlermeldung, wenn:
• EN1 und EN2 = 0 V (LOW)
• EN1 und EN2 = 24 V (HIGH)
Die Diagramme auf der nächsten Seite zeigen das genaue Schaltverhalten der Enable-Signale EN1 und
EN2 mit zeitlichem Versatz. Aus der Verzögerungzeit zwischen den beiden Signalen lässt sich die maxi-
male Reaktionszeit ableiten.
