• Beachten Sie die Durchflussrichtung von 1 nach 2. Als
Orientierung dienen die Ziffern 1 und 2 auf dem
Produktgeh äuse ( Fig. 14).

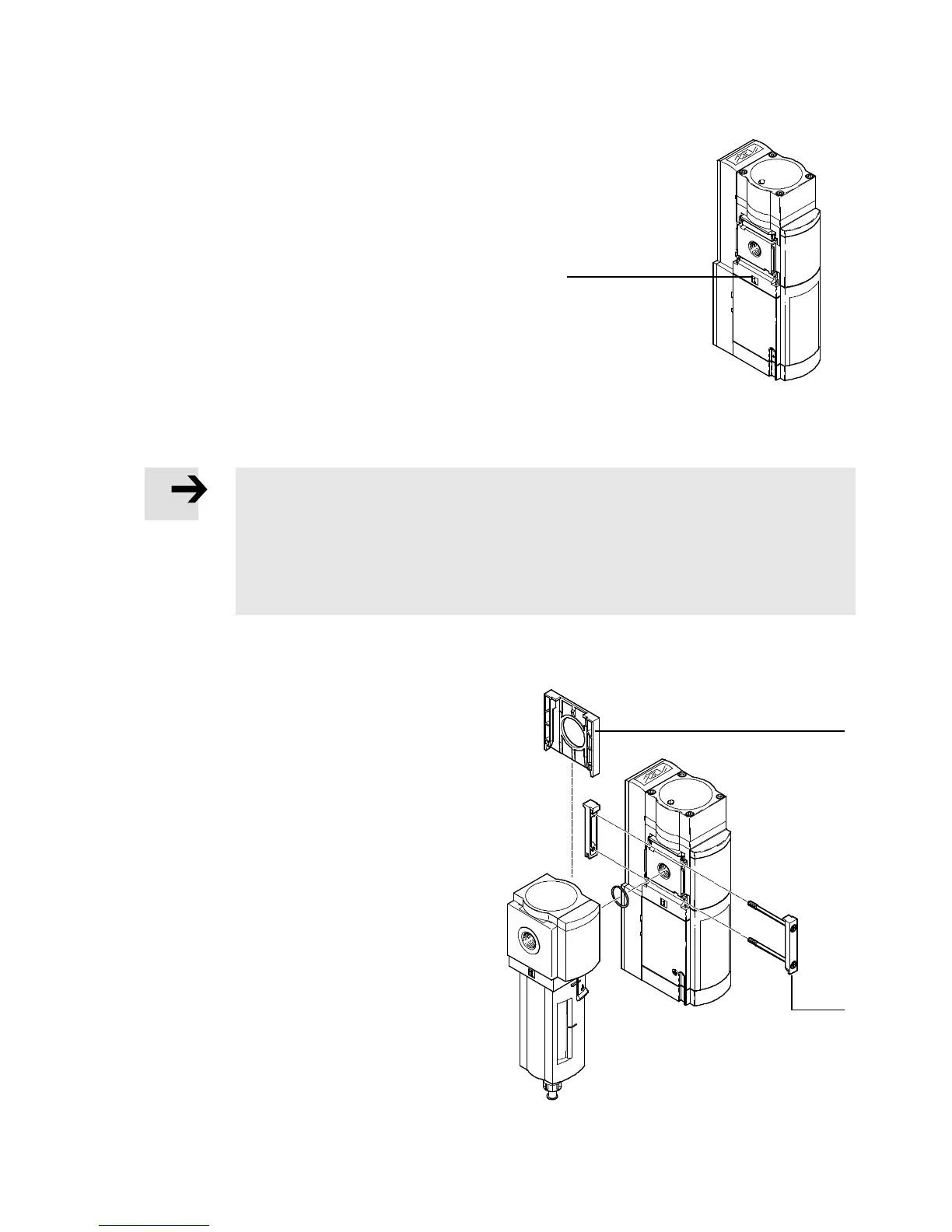

Fig. 14 Durchflussrichtung
1
Zusammenbau mit Wartungsgeräten der MS-Baureihe
Hinweis
Verlus t der Sicherheitsfunktion
Der falsch e Einbau in die Wartungskombination kann zum Verlust der Sich erheitsfunk-
tion führen.
• Nach dem MS6-SV-E dürfen nur Gerät e platziert werden, die die pneumatische
Schutzmaßnahme “sicheres Entlüften” nicht beeinträchtigen.
Beim Zusammenbau mit einem oder mehreren bereits vorhandenen War tungsgeräten der gleichen
Baureihe ( Fig. 15):
1. Demontieren Sie, falls vorhanden, die Abdeck-
kappe MS6-END 1 auf der Zusammenbau-
seite ( nach oben schieben).
2. Platzieren Sie die Modulverbinder MS6 -MV 2
in den Nuten der Einzelgeräte. Dabei ist zwi-
schen den Einzelgeräten eine Dichtung (im
Lieferumfang Modulverbinder MS6-MV bzw.
Befestigungswinkel MS6-WPB) erforderlich.
3. Befestigen Sie die Modulverbinder MS6-MV
mit 2 Schra uben.
Fig. 15 Zusammenbau
max. 1,2 Nm
1
2
