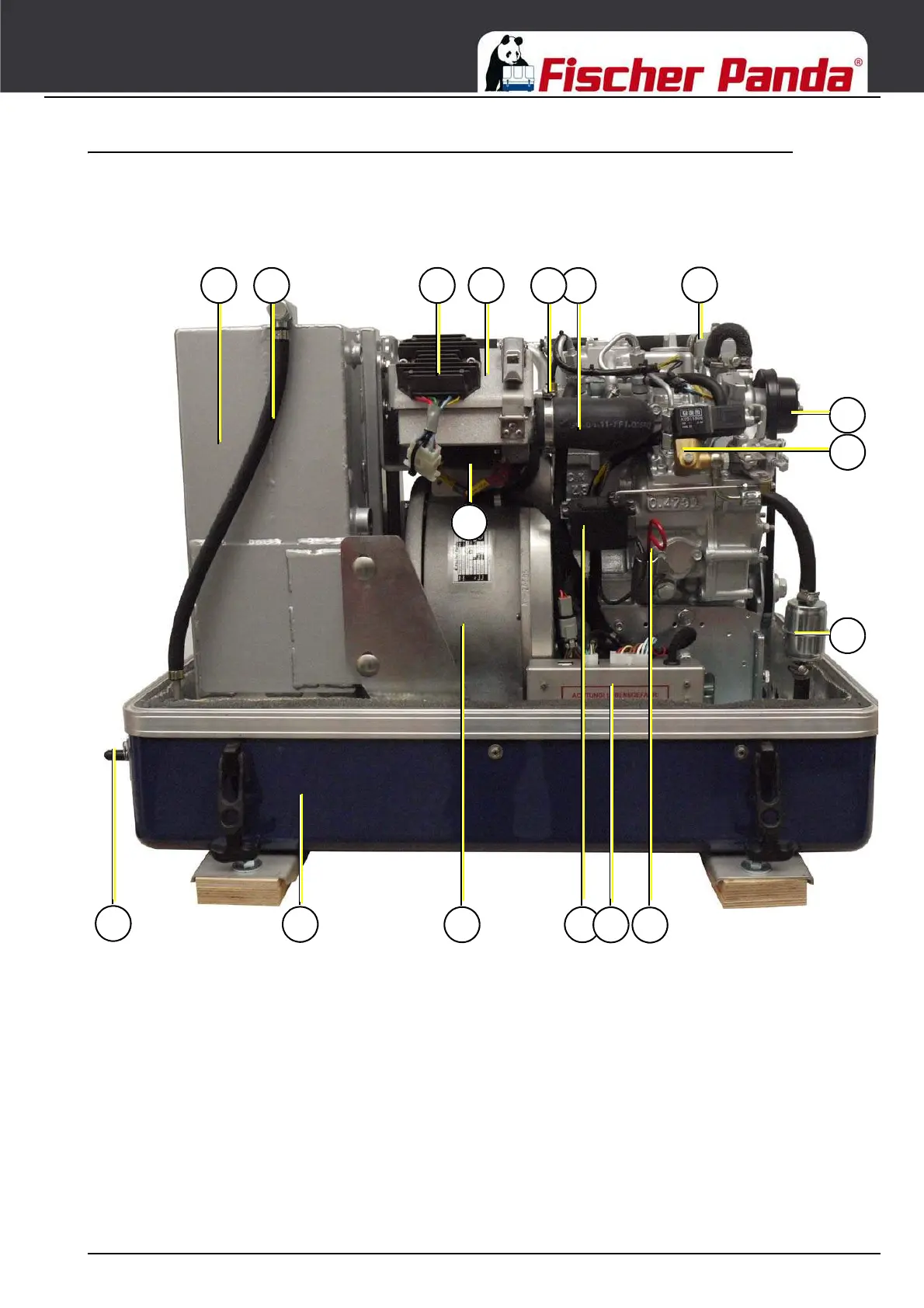

Fig. 4.1.3-1: Left side view
01) Connection external expansion tank
02) Sound cover base part
03) Electrical fuse
04) Generator housing with coil
05) Capacitor for fan control
06) Actuator
07) Housing with iControl electronic board (DO NOT OPEN)
08) Oil dipstick
09) Fuel filter
10) Fuel solenoid switch
11) Pulley for internal cooling water pump
12) Thermostat housing
13) Suction hose, air suction housing - induction elbow
14) Thermoswitch cylinder head
15) Air suction housing
16) Charge controller for DC-alternator
17) Ventilation hose to external expansion tank
18) Water cooled silencer
