4 - Mechanical installation
-
Le drive doit être monté sur un mur construit avec des matériaux résistants à la chaleur. Pendant le fonctionne-
ment du drive, la température des ailettes du dissipateur thermique peut arriver à 70°C (158° F).
Étant donné que la température ambiante inue sur la vie et la abilité du drive, on ne devrait pasinstaller le
drive dans des places ou la temperature permise est dépassée.
Be sure to remove the desicant dryer packet(s) when unpacking the Drive. (If not removed these packets may
Lors du déballage du drive, retirer le sachet déshydraté. (Si celui-ci n’est pas retiré, il empêche la ventilation et
provoque une surchaue du drive).
Protéger l’appareil contre des eets extérieurs non permis (température, humidité, chocs etc.).

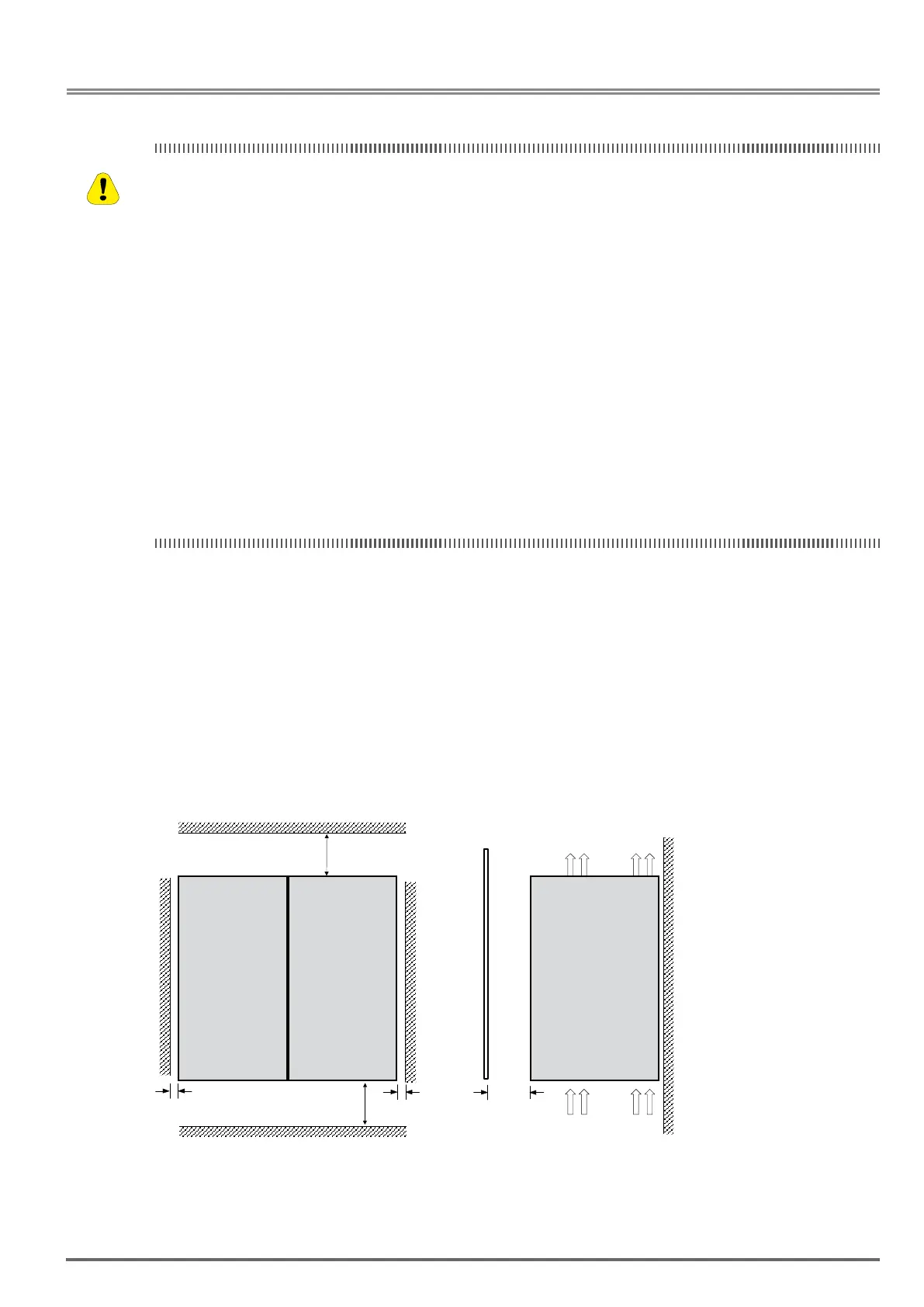

4.1 Inclination and mounting clearance
“9.8 Cooling”,
page 77.
Maximum angle of inclination ��������������������� 30° (referred to vertical position)
Minimum top and bottom distance ����������������� 150 mm
Minimum free space to the front������������������� 25 mm
Minimum distance between drives ����������������� none
Minimum distance to the side with the cabinet
��������� 10 mm
10 mm [ 0.4" ]≥
≥
400 mm[15.75" ] (ADV 7...)
150 mm[6"]
≥
25 mm [ 0.98” ]≥10 mm [ 0.4" ]≥
≥
150 mm[6"]
≥400 mm[15.75" ] (ADV 7...)
Caution
