Montage
Bevor Sie das Gerät in Betrieb nehmen,
müssen Sie noch das zweiteilige Schaftrohr
zusammensetzen, den Handgri󰀨 montieren,
die Schneideinrichtung mit Schutzabdeckung
montieren, den Tragegurt anbringen, Kraft-
sto󰀨 einfüllen und das Gerät überprüfen.

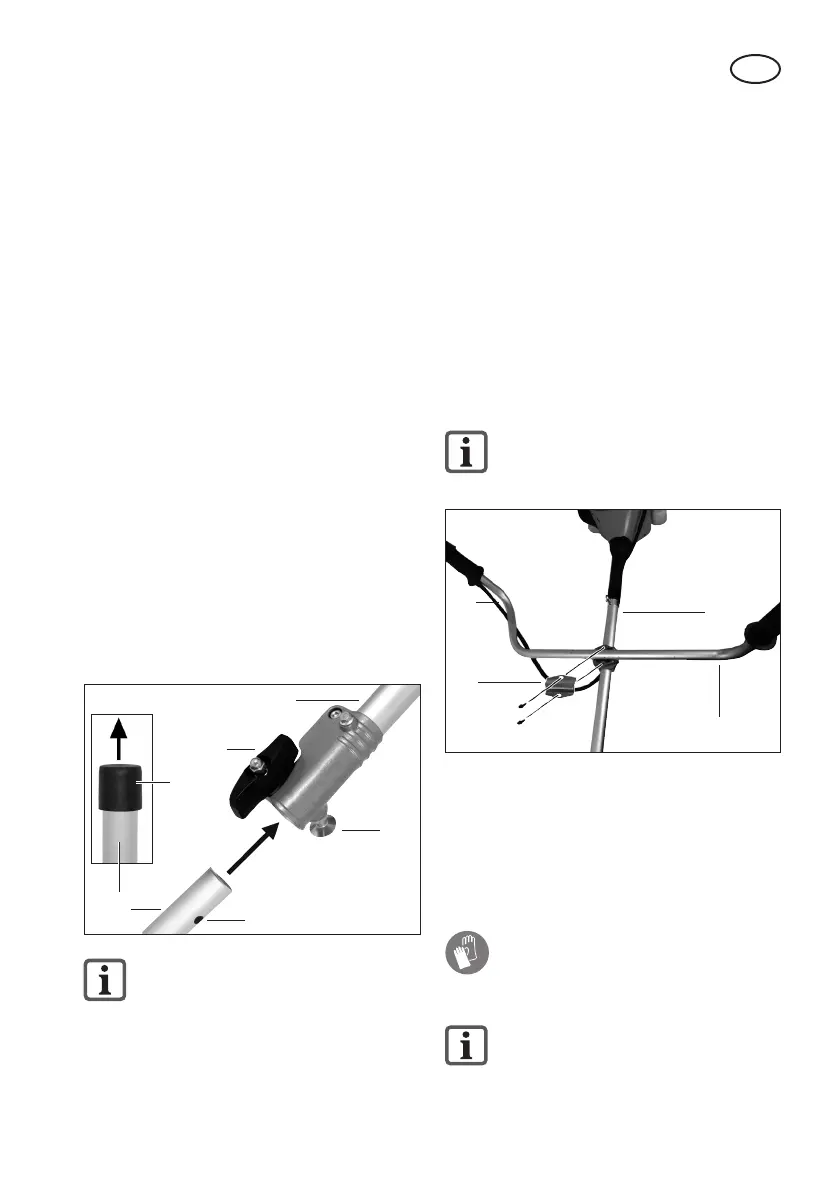

Zweiteiliges Rohr montieren
(Bild 3)
1. Ziehen Sie die Transportschutzkappe
(29) vom unteren Schaftrohr (13) ab.
2. Lockern Sie die Rohrbefestigungs-
schraube (12) am oberen Schaftrohr
(11).
3. Ziehen Sie am Sicherungsknopf (30)
und stecken Sie die beiden Schaftrohre
(11 + 13) ineinander. Nach Loslassen
des Sicherungsknopfes muss dieser
in die Aussparung (30a) am unteren
Schaftrohr einrasten.
4. Ziehen Sie die Rohrbefestigungs-
schraube (12) wieder fest an.
Bild 3
12
11
13
30
30a
29
Vergewissern Sie sich, dass das
untere Schaftrohr fest und sicher
sitzt, bevor Sie das Gerät starten.
5. Demontage:
Lösen Sie die Rohrbefestigungs-
schraube (12). Ziehen Sie am Siche-
rungsknopf (30) und ziehen Sie die
Schaftrohre (11 + 13) auseinander.
Handgriff montieren (Bild 4)
1. Lösen Sie die 2 Inbusschrauben (31)
am oberen Schaftrohr (11) und neh-
men Sie die Gri󰀨halterung (32) ab.
2. Legen Sie den Multifunktions-Handgri󰀨
(10) in die Gri󰀨aufnahme am oberen
Schaftrohr (11) und befestigen Sie ihn
mit Hilfe der Gri󰀨halterung und der
2 Schrauben.
Achten Sie darauf, dass der Gas-
zug (8) nicht verdreht oder ge-
knickt ist.
11
32
10
31
Bild 4
8
Metallschneidblatt montieren/
demontieren
Die Montage und Demontage ist bei allen
gelieferten Metallschneidblätter entspre-
chend.
Tragen Sie beim Umgang mit dem
Metallschneidblatt Schutzhand-
schuhe.
Das Demontieren der Spulenkap-
sel ist im Abschnitt Spulenkapsel
montieren/demontieren“ beschrie-
ben.
