55
NL
Montage
Voordat u het apparaat in gebruik neemt,
moet u nog de tweedelige schachtbuis in
elkaar zetten, de handgreep monteren, de
snoei-inrichting met beschermende afdek-
king monteren, de draagriem aanbrengen,
brandstof ingieten en het apparaat contro-
leren.

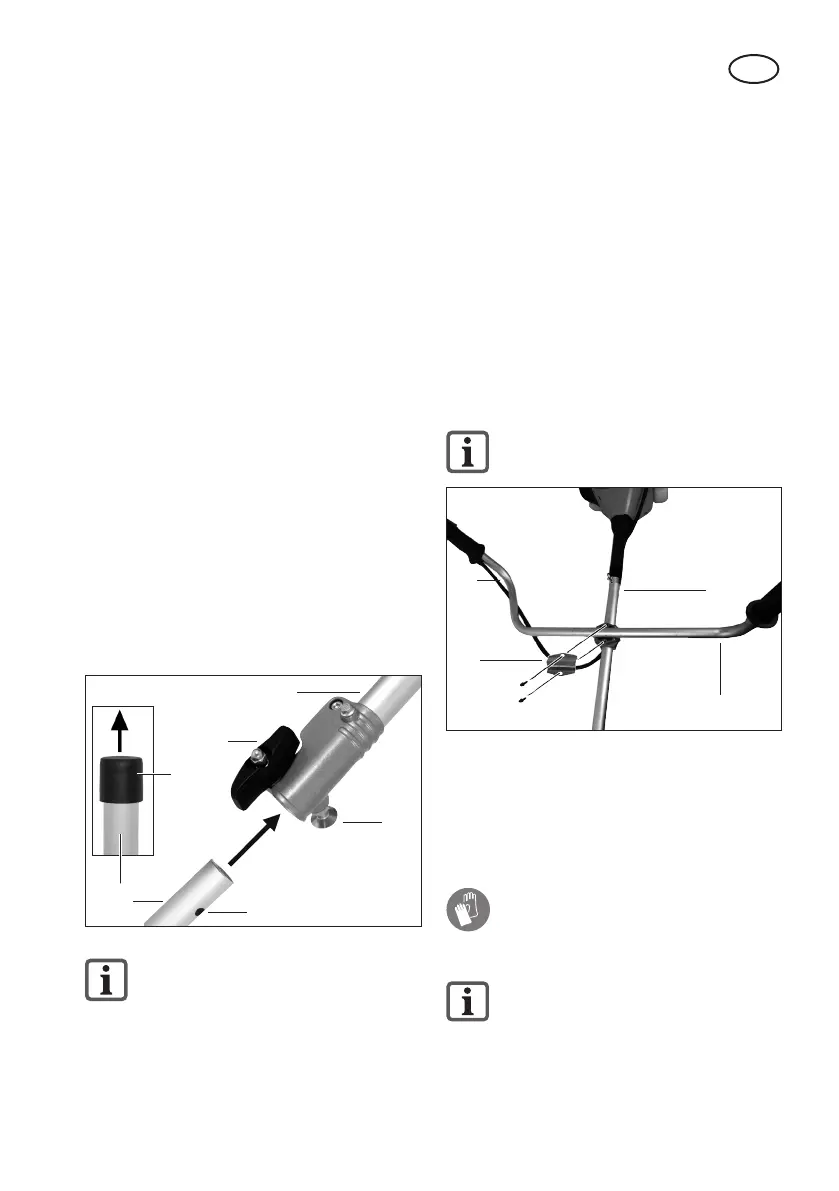

Tweedelige buis monteren
(afb. 3)
1. Trek de transportbeschermdop (29)
van de onderste schachtbuis (13) af.
2. Draai de buisbevestigingsschroef (12)
aan de bovenste schachtbuis (10) iets
losser.
3. Trek aan de zekeringsknop (30) en
steek de beide schachtbuizen (11 +
13) ineen. Als u de zekeringsknop los-
laat, moet deze in het gat (30a) van de
onderste schachtbuis vastklikken.
4. Draai de buisbevestigingsschroef (12)
terug vast aan.
Afb. 3
12
11
13
30
30a
29
Vergewis u dat de onderste
schachtbuis vast en veilig zit voor-
dat u het apparaat start.
5. Demontage:
Draai de buisbevestigingsschroef (12)
los. Trek aan de zekeringsknop (30) en
trek de beide schachtbuizen (11 + 13)
uiteen.
Handgreep monteren (afb. 4)
1. Draai de 2 inbusschroeven (31) aan de
bovenste schachtbuis (11) los en neem
de handgreephouder (32) af.
2. Leg de multifunctionele handgreep
(10) in de handgreepopname aan de
bovenste schachtbuis (11) en bevestig
deze met behulp van de handgreep-
houder en de 2 schroeven.
Let erop dat het gaskanaal (8) niet
verdraaid of gebogen is.
11
32
10
31
Afb. 4
8
Metalen snoeiblad monteren/
demonteren
De montage en demontage is dezelfde bij
alle geleverde metalen snijbladen.
Draag bij de omgang met het meta-
len snoeiblad beschermende hand-
schoenen.
De demontage van de spoelbe-
huizing is in de paragraaf “Spoel-
behuizing monteren/demonteren”
beschreven.
