Montaggio
Prima di mettere in funzione l’apparecchio,
è necessario assemblare l’asta tubolare
divisa in due parti, montare la maniglia,
montare il dispositivo di taglio con la coper-
tura protettiva, posizionare lo spallaccio,
riempire il serbatoio con il carburante e
controllare l’apparecchio.
Montaggio dell’asta tubolare
divisa in due parti (g. 3)
1. Estrarre il tappo protettivo per il tra-
sporto (29) dall’asta tubolare inferiore
(13).
2. Allentare la vite di ssaggio del tubo
(12) sull’asta tubolare superiore (10).
3. Tirare il pulsante di sicurezza (30) e
unire le due aste tubolari (11 + 13)
inserendo l’una nell’altra. Dopo averlo
rilasciato, il pulsante di sicurezza do-
vrà scattare in posizione nell’apertura
(30a) prevista nell’asta tubolare inferio-
re.
4. Serrare nuovamente saldamente la
vite di ssaggio del tubo (12).

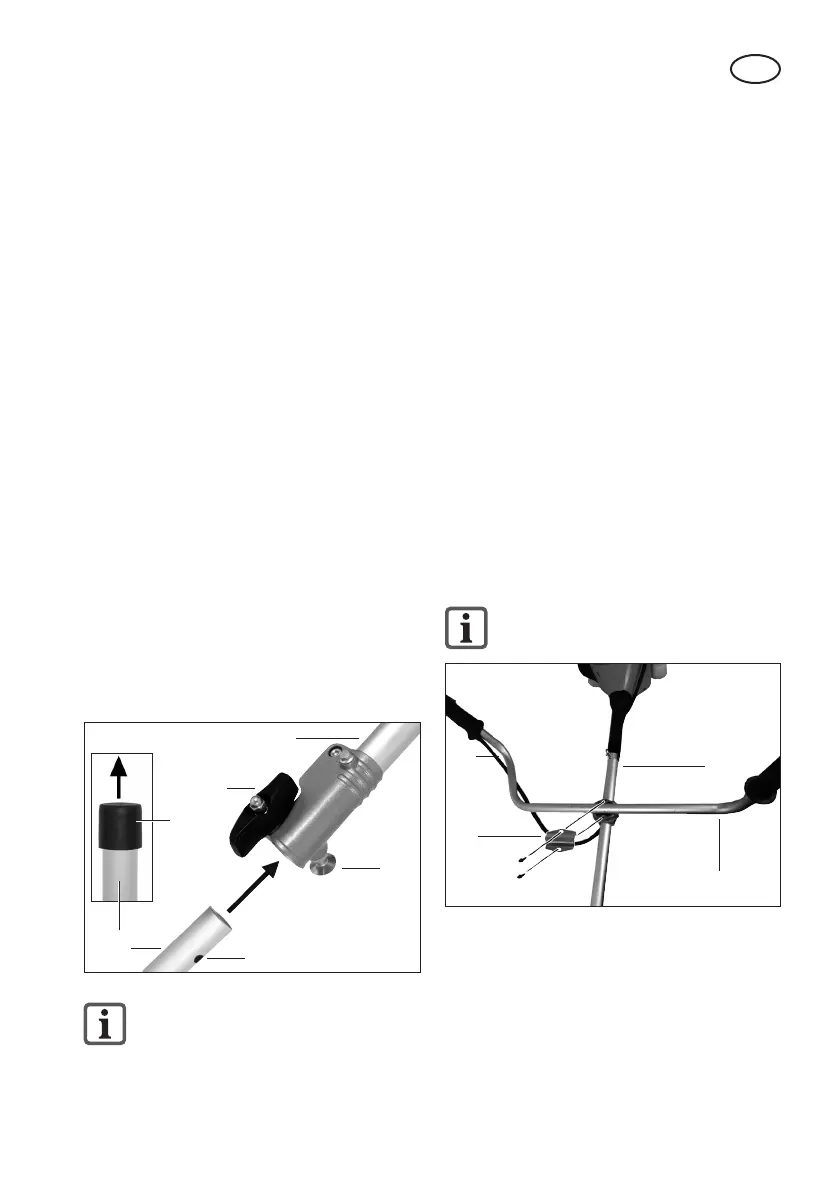

Fig. 3
12
11
13
30
30a
29
Prima di avviare l’apparecchio, ac-
certarsi che l’asta tubolare inferiore
sia ssata in maniera stabile e salda.
5. Smontaggio: Allentare la vite di s-
saggio del tubo (12). Tirare il pulsante
di sicurezza (30) e separare le due
aste tubolari (11 + 13).
Montaggio della maniglia
(g. 4)
1. Allentare le 2 viti a brugola (31) sull’a-
sta tubolare superiore (11) e rimuovere
la piastra di ssaggio (32).
2. Collocare la maniglia multifunzione
(10) nella sede di ssaggio sull’asta
tubolare superiore (11) e ssare con
l’aiuto della piastra di ssaggio e delle
2 viti.
3. Fissare il lo del gas (8):
con il morsetto per cavi grande (9)
all’asta tubolare superiore (11),
con il morsetto per cavi piccolo (21)
alla maniglia multifunzione (10).
Accertarsi che il lo del gas (8) non
venga attorcigliato o strozzato.
11
32
10
31
Fig. 4
8
Montaggio/smontaggio della
lama in metallo
Le procedure di montaggio e di smontag-
gio sono uguali per tutte le lame di metallo
in dotazione.
