208
LT
Montavimas
Prieš pradėdami eksploatuoti prietaisą,
privalote surinkti dviejų dalių kotinį vamzdį,
sumontuoti rankeną, ant pjovimo įtaiso su-
montuoti apsauginį gaubtą, pritvirtinti nešioji-
mo diržą, įpilti degalų ir patikrinti prietaisą.

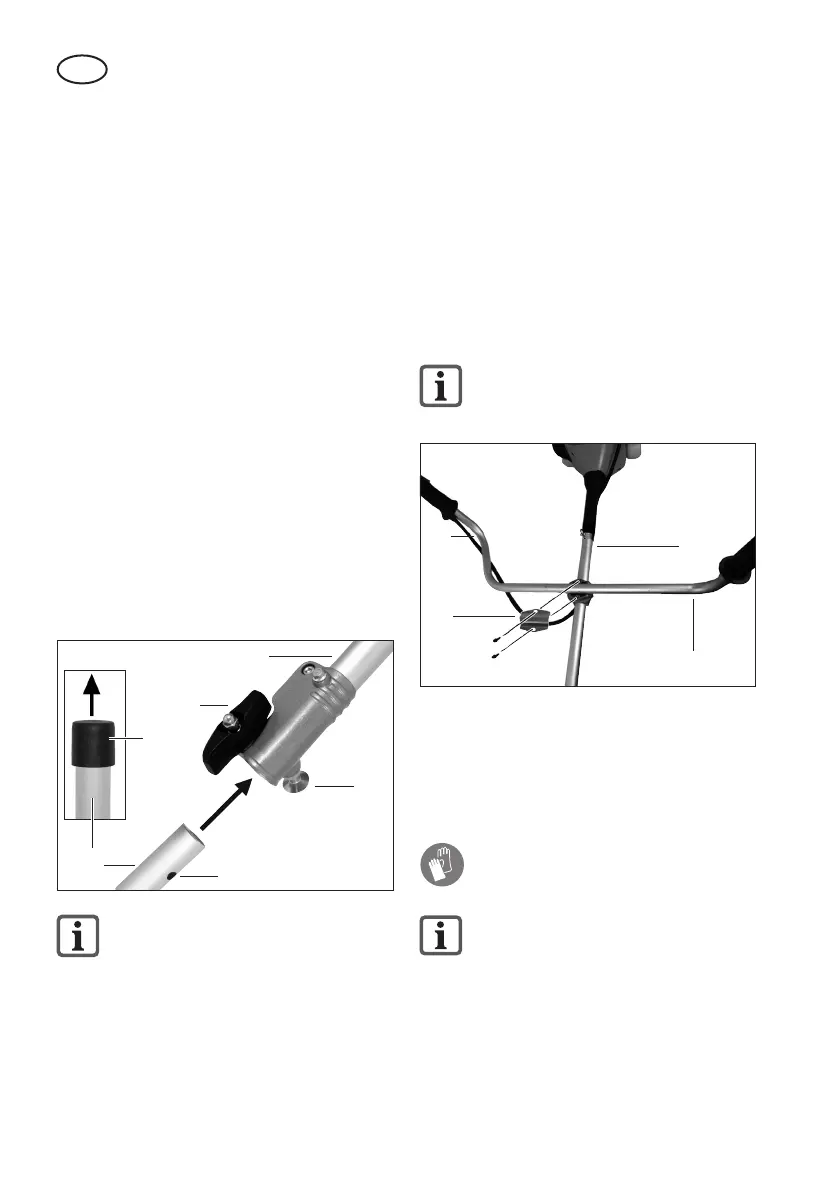

Dviejų dalių vamzdžio
montavimas (3 pav.)
1. Nuimkite transportuojant naudojamą ap-
sauginį gaubtelį (29) nuo apatinio kotinio
vamzdžio (13).
2. Atlaisvinkite viršutinio kotinio vamzdžio
(10) vamzdžio tvirtinimo varžtą (11).
3.
Patraukite už apsauginio mygtuko (30)
ir įstatykite kotinius vamzdžius (11 +
13) vienas į kitą. Atleidus apsauginį
mygtuką, jis turi užsiksuoti apatinio
kotinio vamzdžio griovelyje (30a).
4. Vėl tvirtai priveržkite vamzdžio tvirtinimo
varžtą (12).
3 pav.
12
11
13
30
30a
29
Prietaisą paleiskite tik įsitikinę, kad
apatinis kotinis vamzdis pritvirtin-
tas tvirtai ir saugiai.
5. Išmontavimas:
Atsukite vamzdžio tvirtinimo varžtą
(12). Patraukite už apsauginio
mygtuko (30) ir ištraukite kotinius
vamzdžius (11 + 13) vienas iš kito.
Rankenos montavimas (4 pav.)
1. Atlaisvinkite viršutinio kotinio vamz-
džio (11) 2 varžtus su vidiniu šešiab-
riauniu (31) ir išimkite rankenos laikiklį
(32).
2. Daugiafunkcę rankeną (10) įstatykite
į viršutinio kotinio vamzdžio (11) ran-
kenos angą ir pritvirtinkite naudodami
rankenos laikiklį ir 2 varžtus.
Atkreipkite dėmesį, kad negalima
persukti arba sulenkti dujų linijos
(8).
11
32
10
31
4 pav.
8
Metalinio pjovimo disko
montavimas / išmontavimas
Atitinkamai surenkami ir išardomi visi pri-
statyti metaliniai pjovimo diskai.
Dirbdami su metaliniu pjovimo dis-
ku užsidėkite apsaugines pirštines.
Ritės kapsulės išmontavimas ap-
rašytas skyriuje „Ritės kapsulės
montavimas / išmontavimas“.
1. Prireikus išmontuokite prie pjovimo
galvutės laikiklio (19) primontuotą vir-
šutinę (33b) ir apatinę (33a) junges.
