Veiligheidsfuncties
• Aan-/uitschakelaar
(afb. 10, nr. 40)
Met de aan-/uitschakelaar wordt de
motor afgesteld. Deze moet ontgren-
deld zijn om de motor opnieuw te star-
ten .
• Gashendelblokkering
(afb. 10, nr. 41)
Voorkomt onbedoeld gas geven. De
gashendel kan alleen worden gebruikt
als de gashendelblokkering is inge-
drukt.
• Metalen plaat en beschermkap
(afb. 1, nr. 15 + 30)
Beschermen de bediener tegen onbe-
doeld contact met de maaikop of weg-
geslingerde voorwerpen.
Functiebeschrijving
De handgevoerde en draagbare motorzeis
wordt aangedreven door een verbran-
dingsmotor die tijdens de werkzaamheden
ononderbroken werkt. De krachtover-
brenging gebeurt door middel van een
koppelingsschijf, die via een centrifu-
gaalkoppeling bij een hoog toerental het
motorvermogen naar de snoei-inrichting
overbrengt.
Als snijmechanisme beschikt het apparaat
over een automatische dubbeldraadspoel
en 2 metalen snijbladen met 4 en 8 getan-
de messen die naar keuze kunnen worden
gemonteerd.
Ter bescherming van de gebruiker is het
apparaat voorzien van een beschermkap,
die de maai-inrichting bedekt.
Hieronder wordt de functie van de bedie-
ningsonderdelen omschreven.
Omvang van de levering

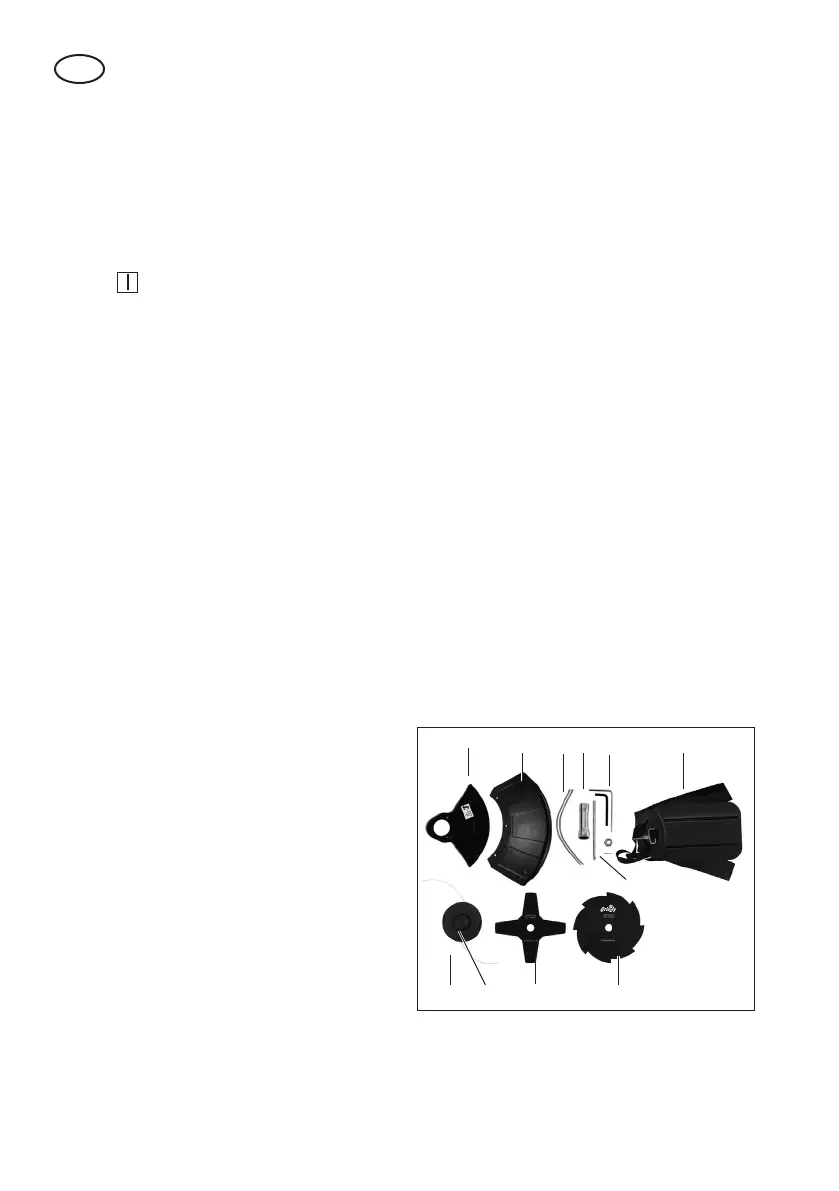

(afb. 2)
Pak eerst het apparaat uit en controleer, of
het volledig is.
• Motorgedeelte met bovenste schacht-
buis, gaskanaal en niet gemonteerde
multifunctionele handgreep (zie afb. 1)
• Onderste schachtbuis met snoeikop-
houder (zie afb. 1)
15 Beschermende afdekking/spoelbehui-
zing (incl. bevestigingstoebehoren)
16+17 Spoelbehuizing met draadspoel
18 Metalen snoeiblad met 4 tanden
(4 getande messen)
20 Beschermende afdekking/metalen
snoeiblad (incl. bevestigingstoebeho-
ren)
21 Metalen snoeiblad met 8 tanden
(8 getande messen)
24 Inbus- en torxsleutel
25 Metalen pin
26 Onderhoudssleutel
27 Kabelbinder
28 Draagriem
• Vertaling van de originele
gebruiksaanwijzing
Afb. 2
20
25
28
16 17 18 21
26
15
2427
