127
PL
tnącej (19) i dolny kołnierz (33a) do-
starczonym sworzniem metalowym
(zobacz także rys. 6).
4. Wcisnąć równocześnie obydwa ele-
menty ustalające (16a) na osłonie szpuli
(16) i zdjąć pokrywę szpuli (43). Wyjąć
szpulę z żyłką (17) z osłony szpuli (16).
5. Włożyć nową szpulę do pokrywy szpuli
(43) i przeciągnąć obydwa krańce żyłki
przez ucha (44) w pokrywie szpuli (43).
6. Założyć pokrywę szpuli (43) ze
szpulą (17) na osłonę szpuli (16) w
taki sposób, aby ucha (44) pokryły
się z wgłębieniami na osłonie szpuli.
Słychać jej zatrzaśnięcie. Zwrócić przy
tym uwagę na prawidłowe osadzenie
sprężyny (45).
7. Wkręć kapsułę szpuli (16) w kierun-
ku przeciwnym do kierunku ruchu
na uchwyt
głowicy tnącej (19).
8. Przytnij żyłkę na długość ok. 13 cm,
aby zmniejszyć obciążenie silnika w
fazie rozruchu i rozgrzewania.

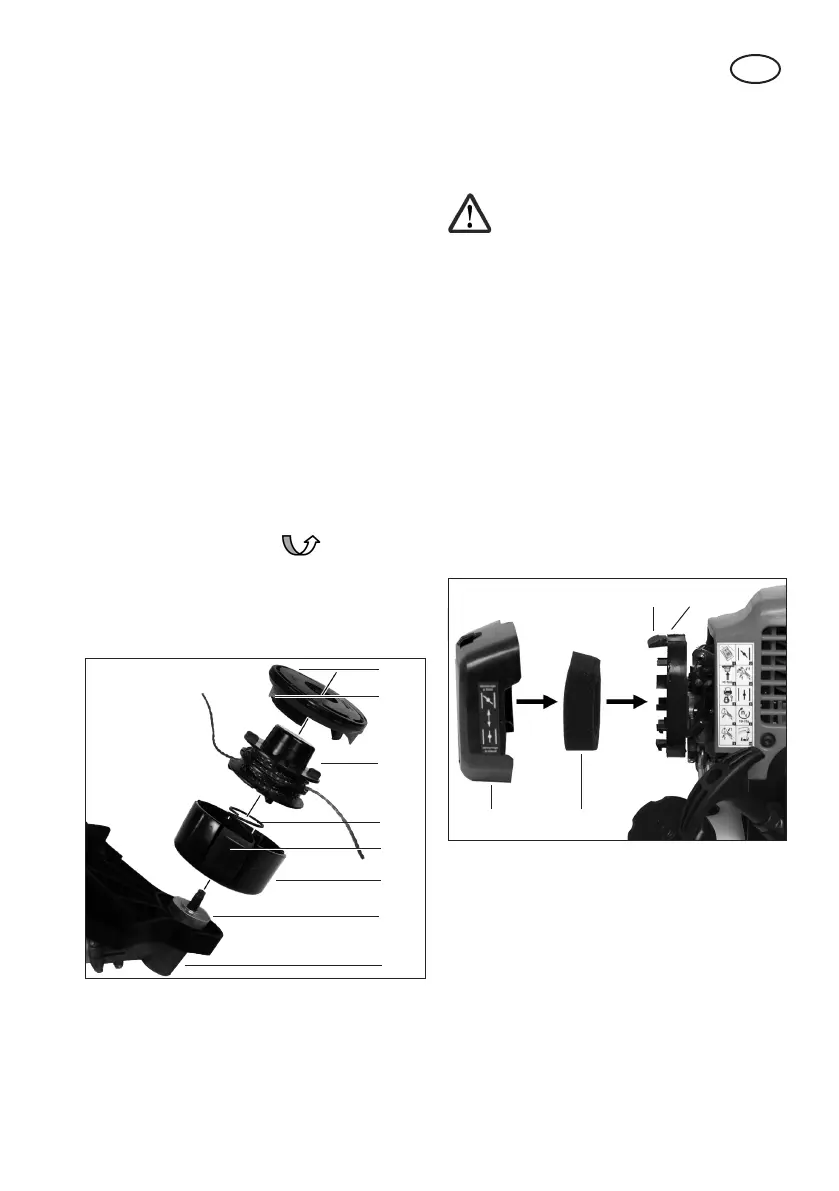

Rys. 11
43
45
17
44
16
16a
33a
19
Oczyszczanie ltra powietrza
(rys. 12)
przez to do uszkodzenia maszy-
1. Wyłącz silnik urządzenia.
2. Naciśnij zatrzask (46) pokrywy ltra
(47) i odchyl pokrywę ltra (5).
3. Wyjmij ltr powietrza (48) z obudowy.
4. Oczyść ltr wodą z mydłem. Wysusz
ltr na powietrzu.
5. Załóż ltr w odwrotnej kolejności kro-
ków.
Ersetzen Sie die Luftlter, wenn sie
verschlissen, beschädigt oder stark
verschmutzt sind.
Rys. 12
5 48
46 47
