teren Flansch (33a).
6. Schrauben Sie die Befestigungsmut-
ter im Uhrzeigersinn mit Hilfe
des Wartungsschlüssels (26) ab und
nehmen Sie den oberen Flansch
(33b) und das Metallschneidblatt (18)
ab.
33b
18
26
25
19

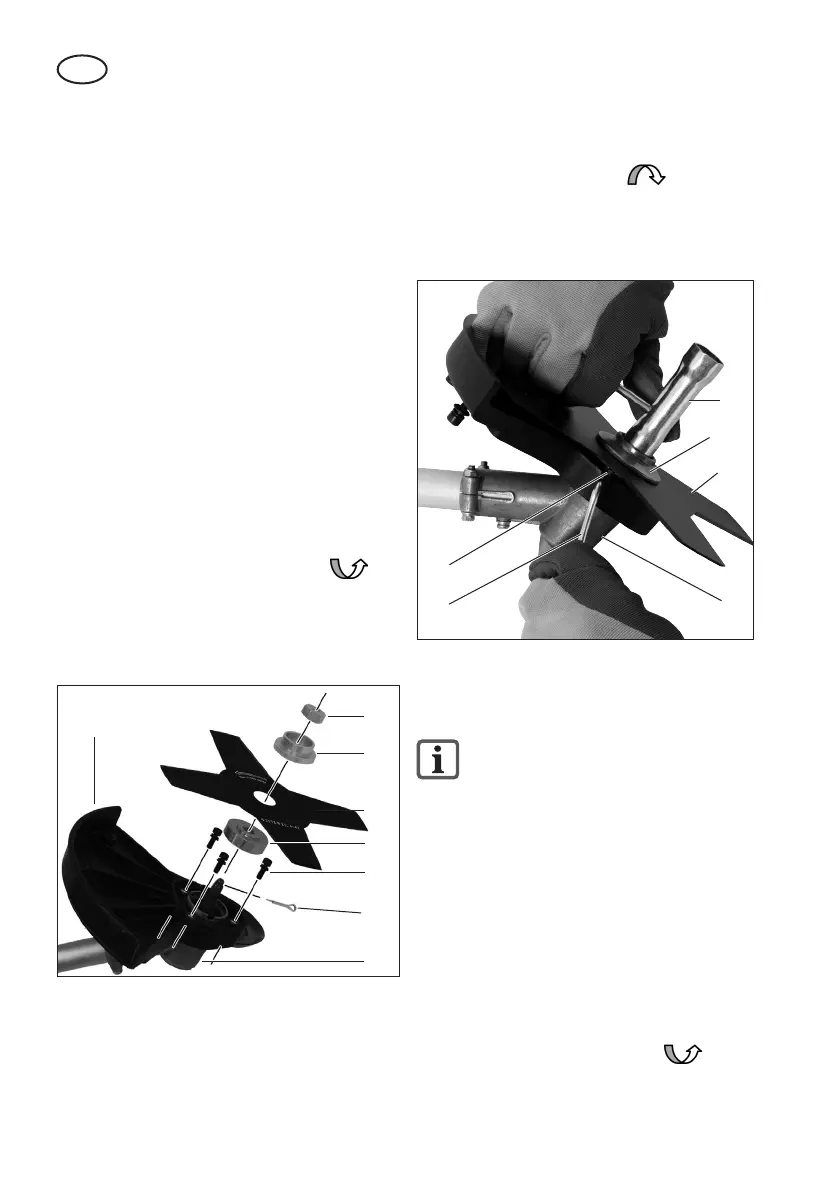

Bild 6
33a
Spulenkapsel montieren/
demontieren (Bild 7)
Das Demontieren des Metall-
schneidblattes ist im Abschnitt
„Metallschneidblatt montieren/de-
montieren“ beschrieben.
Schutzabdeckung/Fadenspule montieren:
1. Schrauben Sie die Schutzabdeckung/
Spulenkapsel (15) mit Hilfe der bei-
liegenden 3 Schrauben (36) an die
Schutzabdeckung/Metallschneidblatt
(20) an.
Spulenkapsel montieren:
2. Schrauben Sie die Spulenkapsel (16)
gegen den Uhrzeigersinn wie
in der Abbildung angegeben mit der
Hand auf den Schneidkopfträger (19)
auf.
Schutzabdeckung/Metallschneidblatt
montieren (Bild 5):
1. Schrauben Sie ggf. den auf dem
Schneidkopfträger (19) montierten
oberen (33b) und unteren (33a)
Flansch ab.
2. Schrauben Sie die Schutzabdeckung
(20) mit Hilfe der 3 beiliegenden
Schrauben (34) an den Schneidkopf-
träger (19) an.
Metallschneidblatt montieren (Bild 5):
3. Setzen Sie das Metallschneidblatt (18)
und die Flansche (33a+b) in folgender
Reihenfolge auf den Schneidkopfträger
(19):
Unterer Flansch (33a) - Metall-
schneidblatt (18) - Oberer Flansch
(33b).
4. Schrauben Sie das Metallschneidblatt
(18) gegen den Uhrzeigersinn mit
der Befestigungsmutter (35) und mit Hil-
fe des Wartungsschlüssels (siehe Bild 6,
Nr. 26) an.
Setzen Sie den Splint (19a) ein.
33b
33a
34
35
18
19
19a
20
Bild 5
Metallschneidblatt demontieren (Bild 6):
5. Zum Blockieren der Welle schieben
Sie den beiliegenden Metallstift (25) in
die dafür vorgesehene Bohrung seitlich
am Schneidkopfträger (19) und am un-
