144
BG

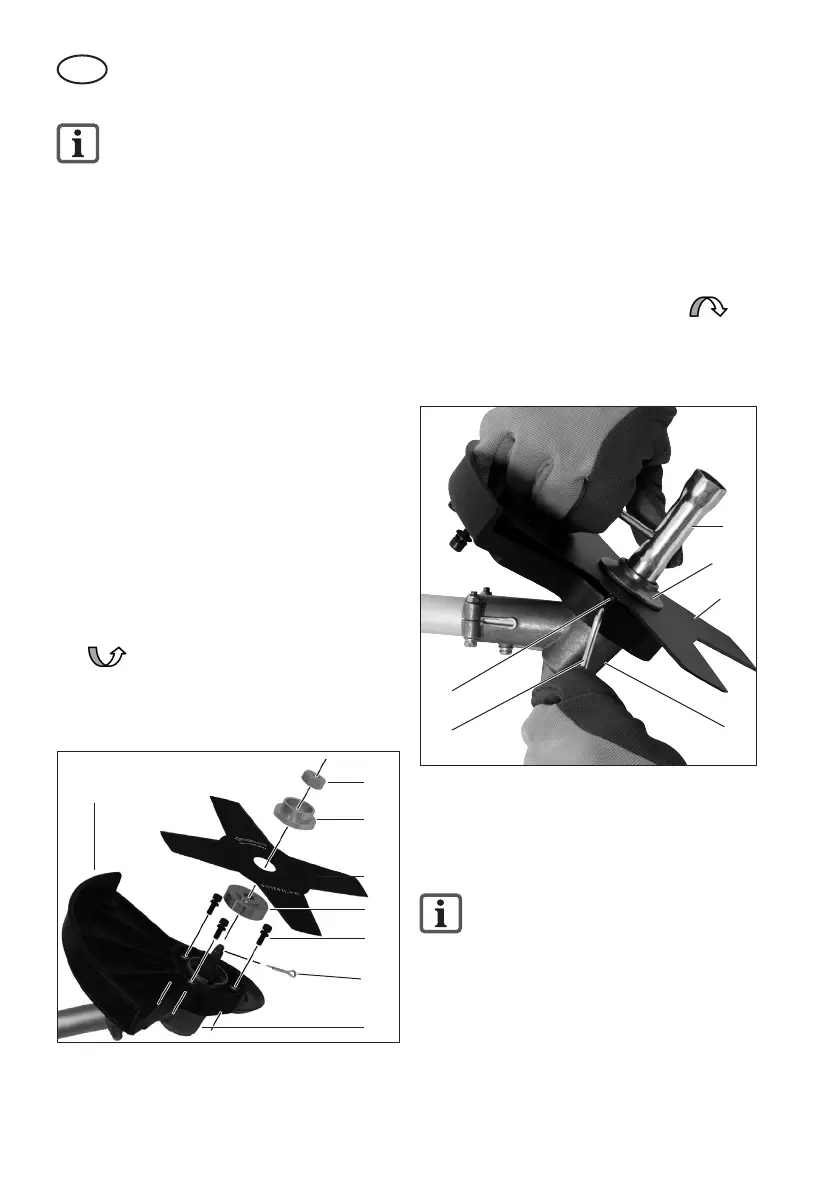

5. За блокиране на вала вкарайте
приложения метален щифт (25) в
предвидения за това отвор отстра-
ни на носача на режещата глава
(19) и на долния фланец (33a).
6. Развийте крепежната гайка
с помощта на ключа за техническа
поддръжка (26) и свалете горния
фланец (33b) и металния режещ
лист (18).
33b
18
26
25
19
Фиг 6
33a
Монтиране/демонтиране
на капсулата на шпулата
(фиг. 7)
Демонтажът на металния режещ
лист е описан в раздела „Монти-
ране/демонтиране на металния
режещ лист“.
1.
Завинтете защитния капак/капсулата
на шпулата (15) с помощта на приложе-
ните 3 болта и гайки (36) на защитния
капак/металния режещ лист (20).
Демонтажът на капсулата на
шпулата е описан в раздела
„Монтиране/демонтиране на
капсулата на шпулата“.
-
1.
При необходимост развийте монтира-
ния на носача на режещата глава (19)
горен (33b) и долен (33a) фланец.
2.
Завинтете защитния капак (20) с по-
мощта на 3-те приложени винта (34)
за носача на режещата глава (19).
3. Поставете металния режещ лист
(18) и фланеца (33a+b) в следната
последователност върху носача на
режещата глава (19):
Долен фланец (33a) – Метален ре-
жещ лист (18) – Горен фланец (33b)
4. Завинтете металния режещ лист (18)
с крепежната гайка (35) и с
помощта на ключа за техническа
поддръжка (виж фиг. 6, № 26).
Поставете шплинта (19a).
33b
33a
34
35
18
19
19a
20
Фиг 5
