166
CZ

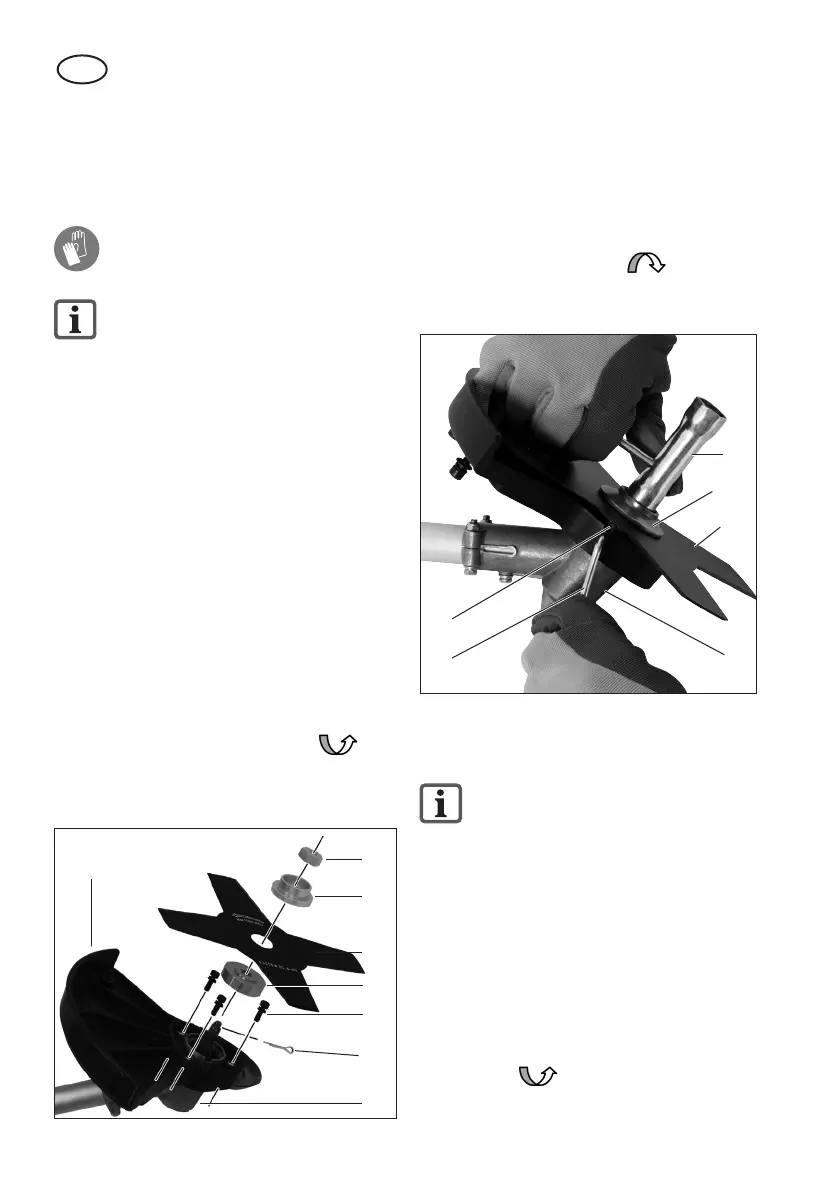

5. K zablokování hřídele zasuňte přilo-
žený kovový kolík (25) do připravené-
ho otvoru na boku držáku řezné hlavy
(19) a na spodní přírubě (33a).
6. Upevňovací matici povolte
pomocí
servisního klíče (26) a sejměte horní
přírubu (33b) a kovový nůž (18).
33b
18
26
25
19
Obr. 6
33a
Montáž/demontáž cívkového
pouzdra (Obr. 7)
Demontáž kovového nože
je popsána v části „Montáž/
demontáž kovového nože“.
1. Ochranný kryt/cívkové pouzdro (15)
pomocí 3 přiložených šroubů a matic
(36) našroubujte na ochranný kryt/
kovový nůž (20).
2. Cívkové pouzdro (16) ručně na-
šroubujte
na držák řezné hlavy,
viz obrázek.
Montáž/demontáž kovového nože
Montáž a demontáž je stejná u všech do-
daných kovových žacích nožích.
Při zacházení s kovovým nožem
noste ochranné rukavice.
Demontáž cívkového pouzdra je
popsána v části „Montáž/demon-
táž cívkového pouzdra“.
1. Odšroubujte horní (33b) a spodní
(33a) přírubu namontovanou na držá-
ku řezné hlavy (19).
2. Ochranný kryt (20) pomocí 3 přilože-
ných šroubů (34) namontujte na držák
řezné hlavy (19).
3. Na držák řezné hlavy (19) nasaďte v
uvedeném pořadí kovový nůž (19) a
přírubu (33a+b):
Spodní příruba (33a) – Kovový nůž
(18) – Horní příruba (33b).
4. Kovový nůž (18) našroubujte proti
s upevňovací maticí (35) a pomocí
servisního klíče (viz obrázek 2, č. 26).
Vložte závlačku (19a)
33b
33a
34
35
18
19
19a
20
Obr. 5
