met behulp van de onderhouds-
sleutel (26) af en neem de bovenste
ens (33b) en het metalen snoeiblad
(18) af.
33b
18
26
25
19

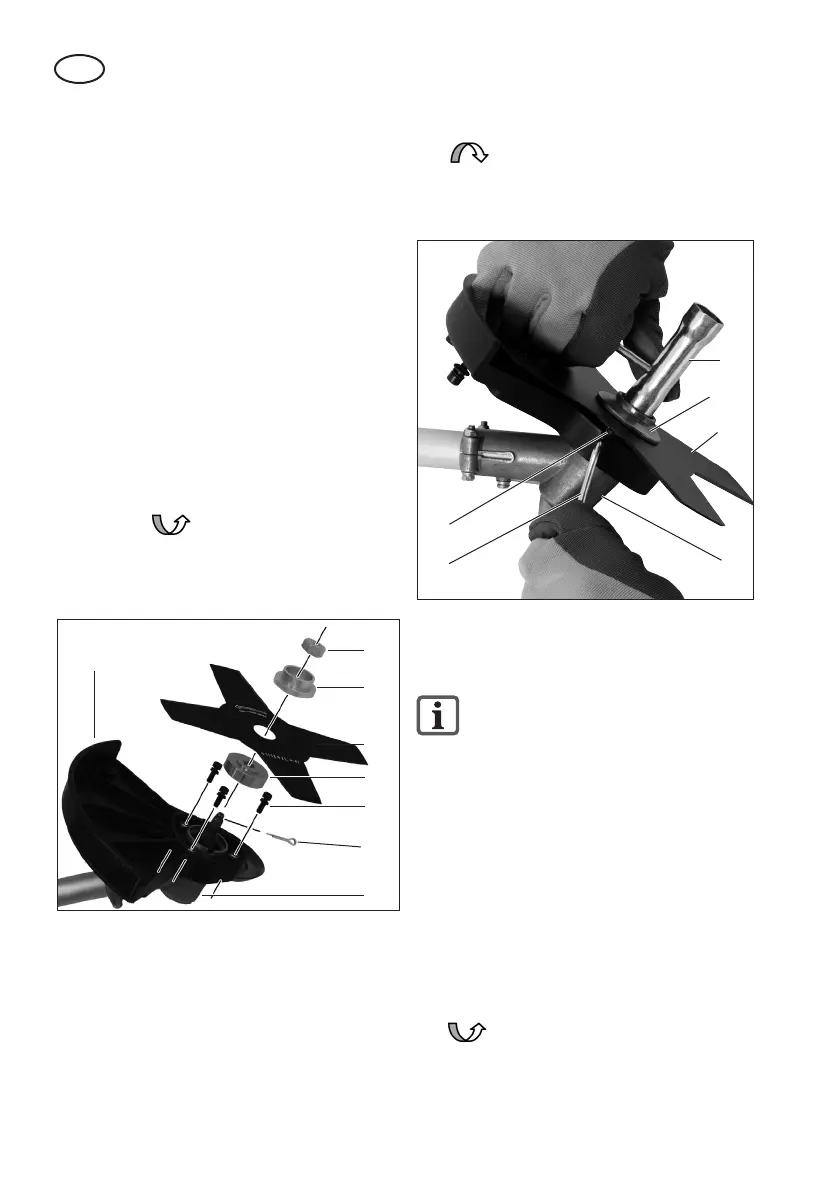

Afb. 6
33a
Spoelbehuizing monteren/
demonteren (afb. 7)
De demontage van het metalen
snoeiblad is in de paragraaf „Meta-
len snoeiblad monteren/demonte-
ren“ beschreven.
Beschermende afdekking/draadspoel
monteren:
1. Schroef de beschermende afdekking/
spoelbehuizing (15) met behulp van de
bijgevoegde 3 schroeven (36) vast te-
gen de beschermende afdekking/tegen
het metalen snoeiblad (20).
Spoelbehuizing monteren:
2. Schroef de spoelbehuizing (16) tegen
de richting
klok in zoals in de afb. aangege-
ven met de hand vast op de snoeikop-
houder.
3. Neem de beschermdop aan de draad-
snijder (14) af.
Beschermende afdekking/metalen
snoeiblad monteren (afb. 5):
1. Schroef eventueel de op de snoeik-
ophouder (19) gemonteerde bovenste
(33b) en onderste (33a) ens af.
2. Schroef de beschermende afdekking
(20) met behulp van de 3 bijgevoegde
schroeven (34) vast tegen de snoeik-
ophouder (19).
Metalen snoeiblad monteren (afb. 5):
3. Zet het metalen snoeiblad (18) en de
enzen (33a+b) in onderstaande volg-
orde op de snoeikophouder (19):
Onderste ens (33a) – metalen snoei-
blad (18) – bovenste ens (33b)
4. Schroef het metalen snoeiblad (18) te-
klok in met de bevestigingsmoer
(35) en met behulp van de onderhouds-
sleutel (zie afb. 6, nr. 26) vast.
Breng de splitpen (19a) aan.
33b
33a
34
35
18
19
19a
20
Afb. 5
Metalen snoeiblad demonteren (afb. 6):
5. Om de as te blokkeren, schuift u de
bijgevoegde metalen pin (25) in de
daarvoor voorziene boring zijdelings
aan de snoeikophouder (19) en aan de
onderste ens (33a).
6. Schroef de bevestigingsmoer in de
