143
BG
Монтаж
Преди да пуснете уреда в експлоатация,
трябва да сглобите тръбата на тялото от
две части, да монтирате ръкохватката,
да монтирате режещото устройство със
защитния капак, да поставите колана за
носене, да налеете гориво и да проверите
уреда.

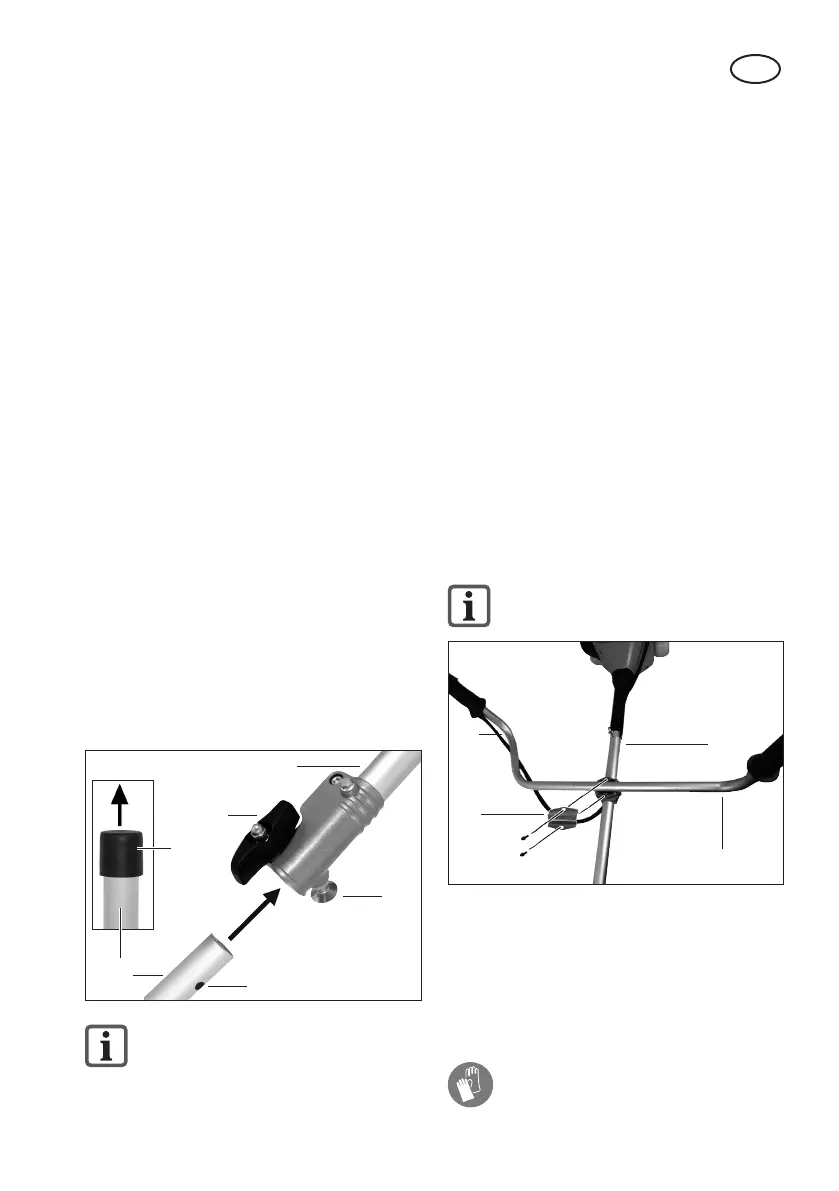

Монтиране на тръбата от две
части (фиг. 3)
1. Издърпайте капачката за защита
при транспортиране (29) от долната
тръба на тялото (13).
2. Развийте крепежния винт за тръба-
та (12) на горната тръба на тялото
(11).
3. Издърпайте предпазния бутон
(30) и вкарайте двете тръби
на дръжката (11 + 13) една в
друга. След освобождаване на
предпазния бутон, той трябва да
се фиксира в отвора (30a) върху
долната тръба на дръжката.
4. Отново затегнете крепежния винт
на тръбата (12).
Фиг 3
12
11
13
30
30a
29
Уверете се, че долната тръба
на тялото стои неподвижно и
безопасно, преди да пуснете
уреда.
Развийте винта за фиксиране
на тръбата (12). Издърпайте
предпазния бутон (30) и извадете
тръбите на дръжката (11 + 13)
една от друга
Монтиране на ръкохватката
(фиг. 4)
1. Развийте 2-те болта с вътрешен
шестостен (31) на горната тръба на
тялото (11) и демонтирайте държа-
ча на дръжката (32).
2. Поставете мултифункционалната
ръкохватка (10) в държача за ръ-
кохватката на горната тръба на тя-
лото (11) и я закрепете с помощта
на държача за ръкохватката и 2-те
болта.
Внимавайте жилото (8) да не е
усукано или пречупено.
11
32
10
31
Фиг 4
8
Монтиране/демонтиране на
металния режещ лист
Монтажът и демонтажът се извършват
по съответния начин при всички
доставени метални режещи дискове.
При работа с металния режещ
лист носете защитни ръкавици.
