Paigaldamine
Enne seadme kasutussevõtmist peate veel
kokku panema kaheosalise varre, paigalda-
me käepideme, lõikeseadise koos kaitsekat-
tega ja kanderihma, lisama kütust ja seadme
üle kontrollima.

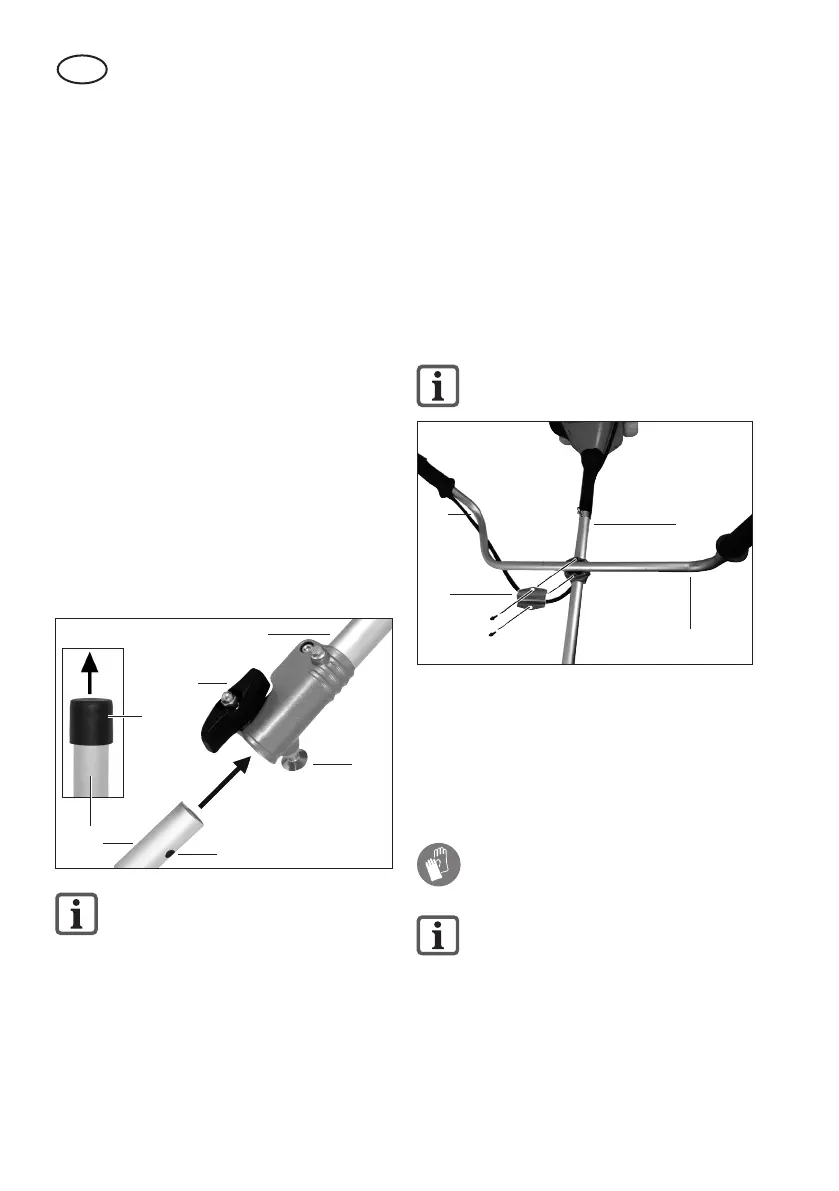

Kaheosalise varre kokkupanek
(joonis 3)
1. Tõmmake alumiselt varretorult (13)
transpordikork (29) ära.
2. Lõdvendage ülemise varretoru (11)
kinnituskruvi (12).
3. Tõmmake kinnitusnuppu (30) ja pange
mõlemad varretorud (11 + 13) üksteise
sisse. Pärast kinnitusnupu vabastamist
peab see kinnituma alumise varretoru
avasse (30a).
4. Keerake toru kinnituskruvi (12) jälle
kõvasti kinni.
Joonis 3
12
11
13
30
30a
29
Enne seadme käivitamist veendu-
ge, et alumine varretoru on kõvasti
ja kindlalt kinni.
5.
Keerake toru kinnituskruvi (12) lahti.
Tõmmake kinnitusnupule (30) ja tõm-
make torud (11+13) üksteisest eemale.
Käepideme paigaldamine
(joonis 4)
1. Keerake lahti kaks sisekuuskantkruvi
(31) ülemisel varretorul (11) ja võtke
käepideme kinnitusdetail (32) ära.
2. Pange mitmefunktsiooniline käepide
(10) ülemisel varretorul (11) olevasse
käepideme pessa ja kinnitage käepi-
deme kinnitusdetaili ja kahe kruviga.
Jälgige, et gaasikaabel (8) ei oleks
väändes ega sõlmes.
11
32
10
31
Joonis 4
8
Metallist lõiketera
paigaldamine/eemaldamine
Kõigi tarnekomplektis olevate metallist
lõiketerade paigaldamine ja eemaldamine
toimub järgmiselt.
Kandke metallist lõiketera käsitse-
misel kaitsekindaid.
Poolipesa eemaldamist on kir-
jeldatud peatükis „Poolipesa pai-
galdamine/eemaldamine”.
-
1. Keerake vajaduse korral lõikepea ho-
idikule (19) paigaldatud ülemise (33b)
ja alumise (33a) ääriku kruviühendus
lahti ja eemaldage äärikud.
