Smontaggio della lama in metallo
5. Per il bloccaggio dell’albero, inserire
il perno in metallo (25) in dotazione
nell’apposito foro laterale nel supporto
della testina di taglio (19) e nella an-
gia inferiore (33a).
6. Svitare il dado di ssaggio in senso
orario con l’aiuto della chiave di ma-
nutenzione (26) e rimuovere la angia
superiore (33b) e la lama in metallo
(18).
33b
18
26
25
19

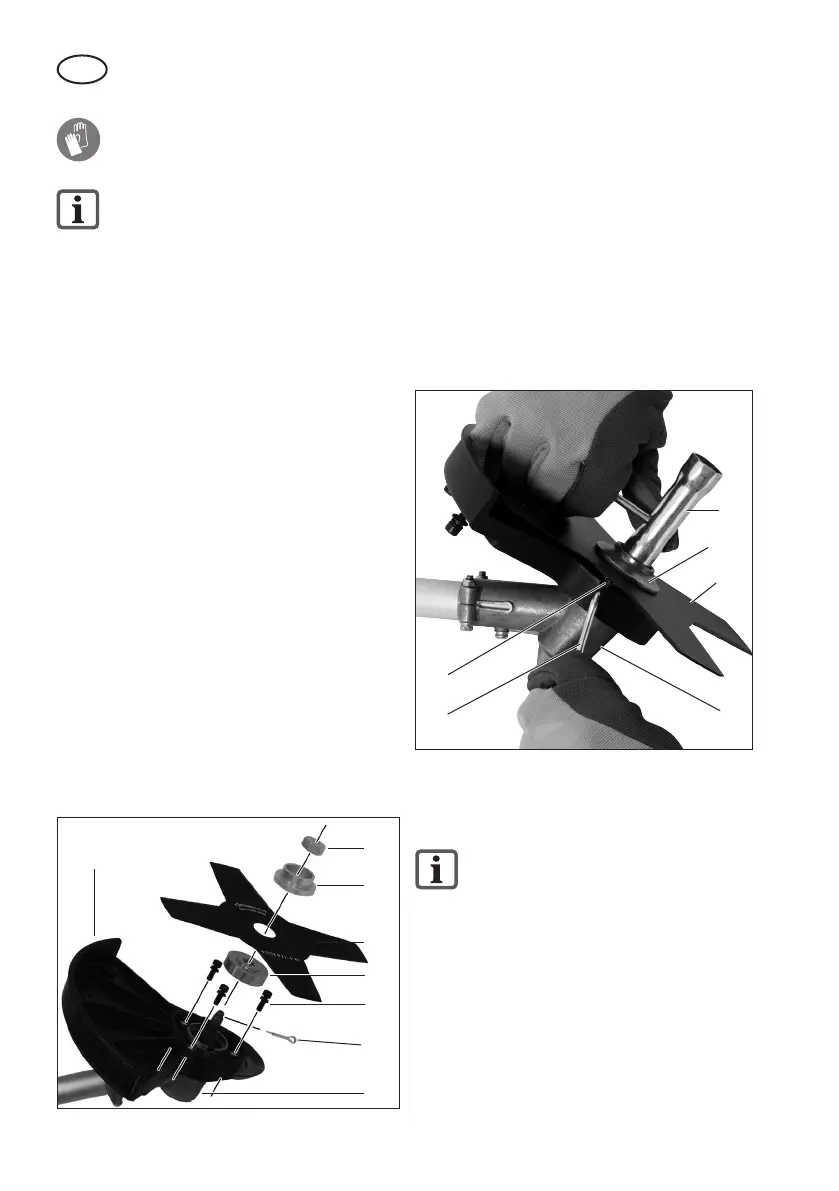

Fig. 6
33a
Montaggio/smontaggio della
capsula del rocchetto (g. 7)
Lo smontaggio della lama in metal-
lo è descritto nella sezione “Mon-
taggio/smontaggio della lama in
metallo”.
Montaggio della copertura protettiva/
1. Avvitare la copertura protettiva/capsula
del rocchetto (15) alla copertura pro-
tettiva/lama in metallo (20), con l’aiuto
delle 3 viti (36) in dotazione.
Nel maneggiare la lama in metallo,
indossare dei guanti protettivi.
Lo smontaggio della capsula del
rocchetto è descritto nella sezione
“Montaggio/smontaggio della cap-
sula del rocchetto”.
Montaggio della copertura protettiva/
1. Svitare le ange superiore (33b) ed
inferiore (33a) montate sul supporto
della testina di taglio (19).
2. Avvitare la copertura protettiva (20)
sul supporto della testina di taglio (19),
con l’aiuto delle 3 viti (34) in dotazione.
Montaggio della lama in metallo
3. Collocare la lama in metallo (18) e le
ange (33a+b) nella sequenza seguen-
te sul supporto della testina di taglio
(19):
angia inferiore (33a) - lama in metallo
(18) - angia superiore (33b).
4. Avvitare la lama in metallo (18) in sen-
so antiorario con il dado di ssaggio
(35) e con l’aiuto della chiave di manu-
tenzione (vedere g. 6, n° 26).
Inserire la coppiglia (19a).
33b
33a
34
35
18
19
19a
20
Fig. 5
