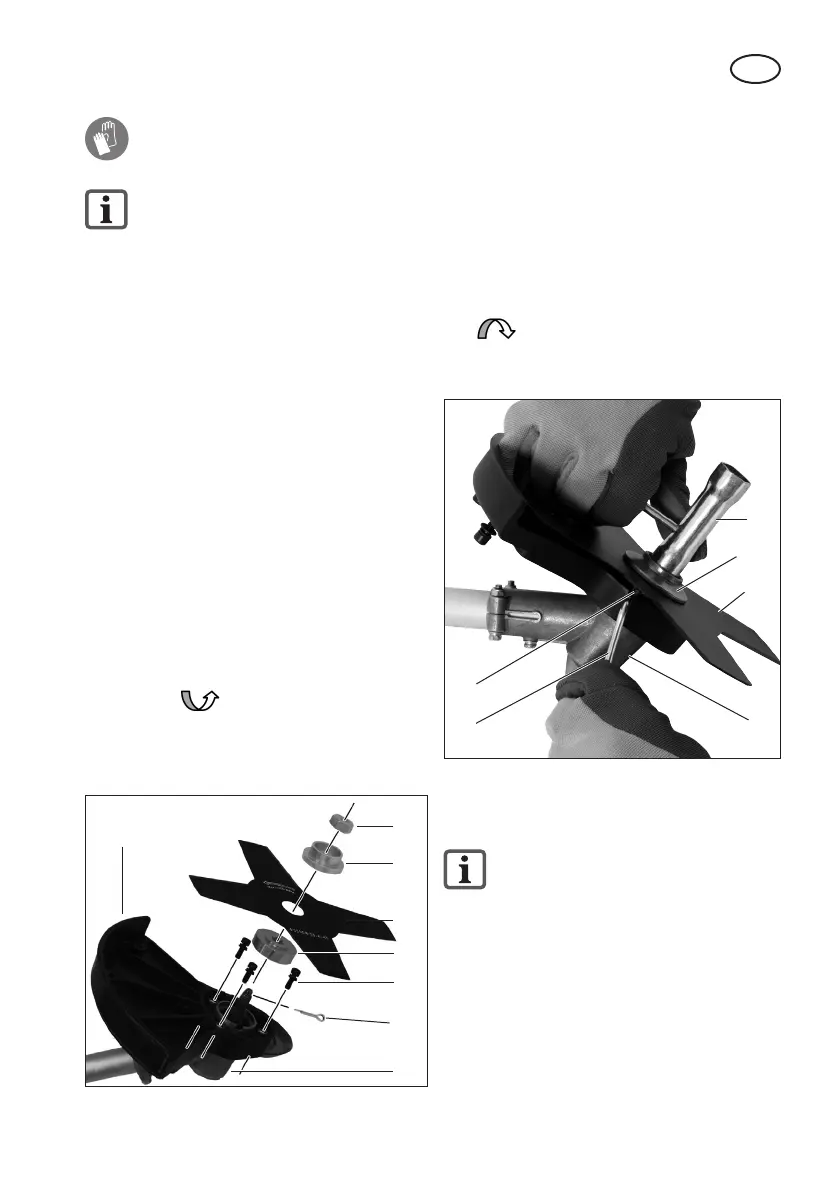

Démonter la lame de coupe en métal
(image 6):
5. Pour bloquer l’axe, poussez la goupille
ci-jointe (25) dans le forage prévu
latéralement à cet eet dans le support
de tête de coupe (19) et dans la bride
inférieure (33a).
6. Dévissez l’écrou de xation dans le
sens des aiguilles d’une montre
à l’aide de la clé de maintenance
(26) et retirez la bride supérieure (33b)
et la lame de coupe en métal (18).
33b
18
26
25
19
Image 6
33a
Monter / démonter le boîtier de
bobine (image 7)
Le démontage de la lame de coupe
en métal est décrit dans la section
« Monter / démonter la lame de
coupe en métal ».
Monter le carter de protection / la bo-
1. Vissez le carter de protection / le boî-
tier de bobine (15) à l’aide des 3 vis ci-
jointes (36) sur le carter de protection /
la lame de coupe en métal (20).
Portez des gants lorsque vous ma-
niez la lame de coupe métallique.
Le démontage du boîtier de bobine
est décrit dans la section « Monter /
démonter le boîtier de bobine »
Monter le carter de protection / la lame
de coupe en métal (image 5) :
1. Vissez, si nécessaire, la bride supé-
rieure (19) (33b) et inférieure (33a)
montée sur le support de tête de coupe
supérieur (19).
2. A l’aide des 3 vis ci-jointes (34), vissez
le carter de protection (20) au support
de tête de coupe (19).
Monter la lame de coupe en métal
(image 5):
3. Mettez la lame de coupe en métal (18)
et les brides (33a+b) sur le support de
tête de coupe (19):
Bride inférieure (33a) - lame de coupe
en métal (18) – bride supérieure (33b).
4. Vissez la lame de coupe en métal (18)
dans le sens des aiguilles d’une
montre avec l’écrou de xation
(35) et en vous aidant de la clé de
maintenance (voir image 6, n° 26)
Insérez la goupille (19a).
33b
33a
34
35
18
19
19a
20
Image 5
