209
LT
33b
18
26
25
19

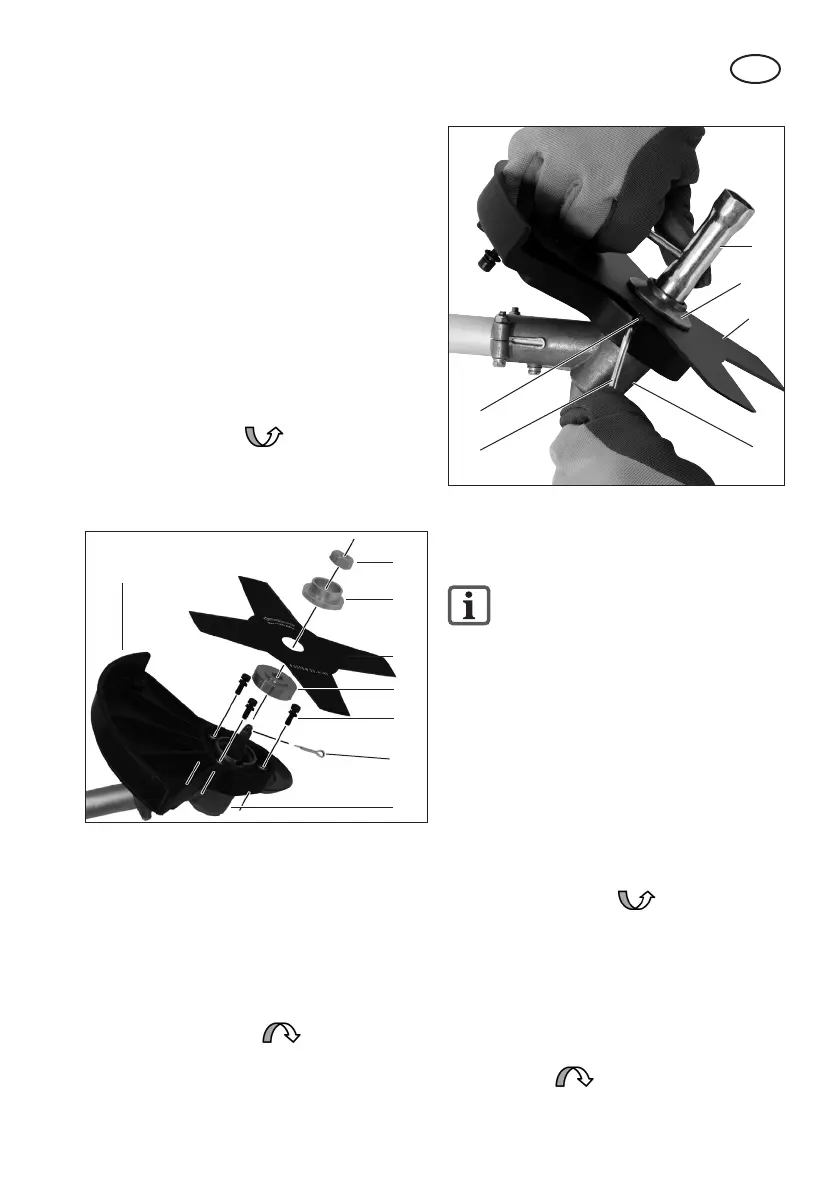

6 pav.
33a
Ritės kapsulės montavimas /
išmontavimas (7 pav.)
Metalinio pjovimo disko
išmontavimas aprašytas skyriuje
„Metalinio pjovimo disko montavi-
mas / išmontavimas“.
-
vimas
1. Apsauginį gaubtą / ritės kapsulę (15)
prie apsauginio gaubto / metalinio
pjovimo disko (20) prisukite 3 pride-
damais varžtais ir veržlėmis (36).
2. Ritės kapsulę (16) ranka prieš lai-
prisukite prie
pjovimo galvutės laikiklio, kaip pa-
rodyta paveikslėlyje.
3. Nuo valo nupjovimo įtaiso (14) nuim-
kite apsauginį dangtelį.
4. Ritės kapsulę (16)
atsukite ranka. Kad
būtų lengviau dirbti, pjovimo galvu-
2. Apsauginį gaubtą (20) prie pjovimo
galvutės laikiklio (19) prisukite 3 pri-
dedamais varžtais (34).
3. Metalinį pjovimo diską (18) ir jungę
(33a+b) prie pjovimo galvutės laikiklio
(19) montuokite toliau nurodyta eilės
tvarka:
apatinė jungė (33a) – metalinis pjo-
vimo diskas (18) – viršutinė jungė
(33b).
4. Metalinį pjovimo diską (18) prieš laik-
prisukite tvirtini-
mo veržle (35), naudodami techninės
priežiūros raktą (žr. 2 pav., Nr. 6).
Įdėkite vielokaištį (19a).
33b
33a
34
35
18
19
19a
20
5 pav.
-
5. Kad užblokuotumėte veleną, prideda-
mą metalinį kaištį (25) įstumkite į jam
skirtą angą, esančią pjovimo galvutės
laikiklio šone (19) ir apatinėje jungėje
(33a).
6. Tvirtinimo jungę atsukite pagal lai-
, naudodami
techninės priežiūros raktą (26) ir nu-
imkite viršutinę jungę (33b) ir metalinį
pjovimo diską (18).
