251
LV

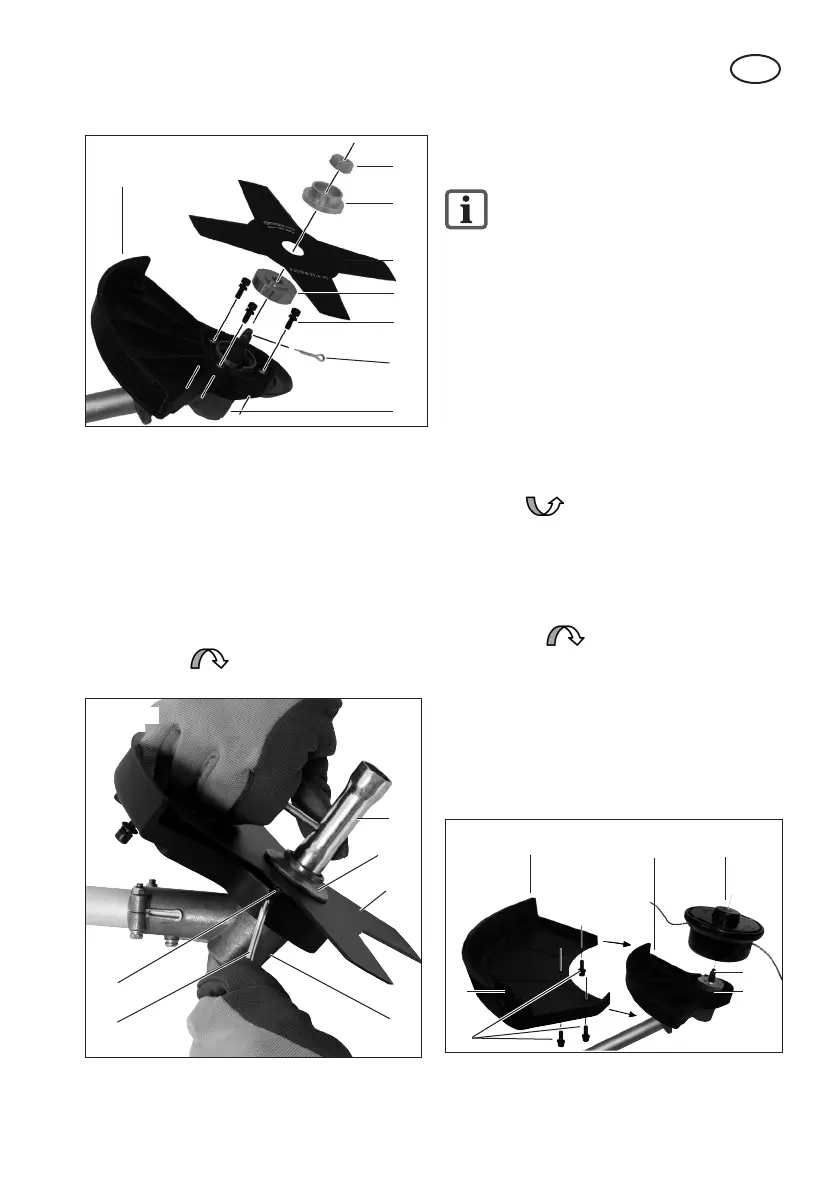

Spoles kapsulas montāža/
demontāža (7. attēls)
Metāla asmens demontāža ir
aprakstīta nodaļā „Metāla asmens
montāža/demontāža”.
1. Ar komplektā pievienotajām 3 skrūvēm
un uzgriežņiem (36) pieskrūvējiet
aizsargpārsegu/auklas spoli (15) pie
aizsargpārsega/metāla asmens (20).
2. Ar roku uzskrūvējiet spoles kapsulu (16)
uz asmeņu galvas turētāja (19),
-
enam , kā parādīts attēlā.
3. No auklas naža (14) noņemiet aizsargu.
4. Ar roku noskrūvējiet spoles kapsulu
(16),
. Lai atvieglotu darbu,
varat bloķēt asmeņu galvas turētāju (19)
un apakšējo atloku (33a) ar komplektā
piegādāto metāla stienīti (skatīt arī 6.
att.).
5. Demontējiet aizsargpārsegu (15) un
pārvelciet aizsargpārvalku pāri auklas
nazim (14).
33a
19
15
14
1620
36
7. attēls
33b
33a
34
35
18
19
19a
20
5. attēls
5. Lai nobloķētu vārpstu, ielieciet
komplektā piegādāto metāla stienīti
(25) šim nolūkam paredzētajā urbumā
sānos pie asmeņu galvas turētāja (19)
un apakšējā atloka (33a).
6. Ar apkopes atslēgas (26) palīdzību
noskrūvējiet stiprinājuma uzgriezni,
, noņemiet augšējo atlo-
ku (33b) un metāla asmeni (18).
33b
18
26
25
19
6. attēls
33a
