186
SK
Montáž
BevPred uvedením prístroja do prevádzky
zložte dvojdielnu rúru vretena, namontujte
rukoväť, namontujte rezacie zariadenie s
ochranným krytom, pripevnite nosný popruh,
naplňte palivo a skontrolujte prístroj.

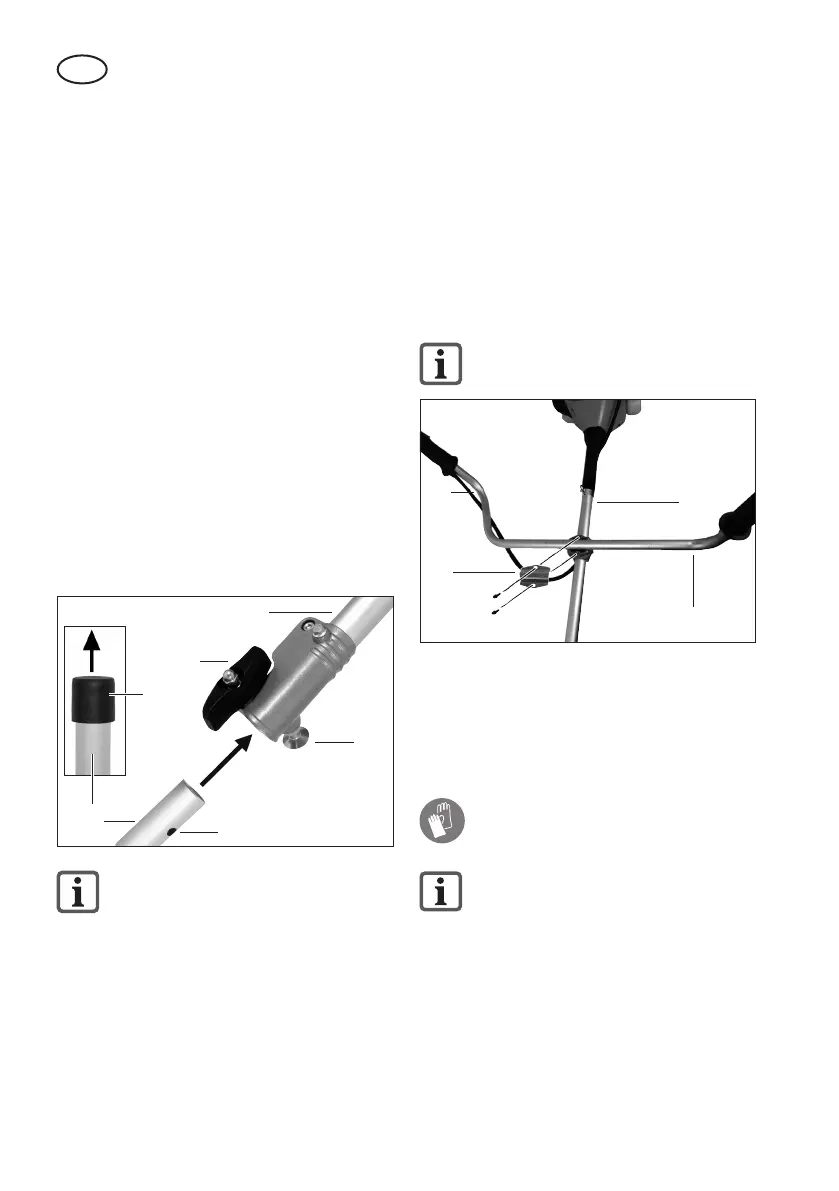

Montáž dvojdielnej rúry (obr. 3)
1. Stiahnite prepravný ochranný kryt
(29) z dolnej rúry vretena (13).
2. Povoľte pripevňovaciu skrutku rúry
(12) na hornej rúre vretena (11).
3. Vytiahnite bezpečnostné tlačidlo (30)
a zasuňte do seba rúrky (11 + 13).
Po uvoľnení bezpečnostného tlačidla
musí rúrka zapadnúť do vybrania
(30a) v spodnej rúrke.
4. Pevne dotiahnite pripevňovaciu
skrutku rúry (12).
Obr. 3
12
11
13
30
30a
29
Pred spustením prístroja sa
presvedčte, že dolná rúra vretena
je uložená pevne a bezpečne.
Uvoľnite skrutku (12) upevňujúcu rúr-
ku. Vytiahnite bezpečnostné tlačidlo
(30) ťahajte rúrky (11 + 13) od seba.
Montáž rukoväte (obrázok 4)
1. Povoľte 2 inbusové skrutky (31) na
hornej rúre vretena (11) a odoberte
držiak rukoväte (32).
2. Položte multifunkčnú rukoväť (10)
do uchytenia rukoväte na hornej rúre
vretena (11) a pripevnite ho pomocou
držiaka rukoväte a 2 skrutiek.
Dbajte na to, aby tiahlo akcelerátora
(8) nebol pretočený ani zalomený.
11
32
10
31
Obr. 4
8
Montáž/demontáž kovového
rezacieho listu
Montáž a demontáž je u všetkých dodá-
vaných kovových rezacích listov rovnaká.
Pri manipulácii s kovovým rezacím
listom noste ochranné rukavice.
Demontáž cievkového puzdra je
opísaná v odseku Montáž/demon-
táž cievkového puzdra.
rezacieho listu (obrázok 5):
1. V prípade potreby odskrutkujte hornú
(33b) a dolnú (33a) prírubu namonto-
vanú na držiaku rezacej hlavy (19).
