165
CZ
Montáž
Dříve než přístroj uvedete do provozu,
musíte ještě spojit dvoudílnou trubkovou
násadu, namontovat rukojeť, namontovat
ochranný kryt, upevnit ramenní popruh,
naplnit palivo a zkontrolovat přístroj.

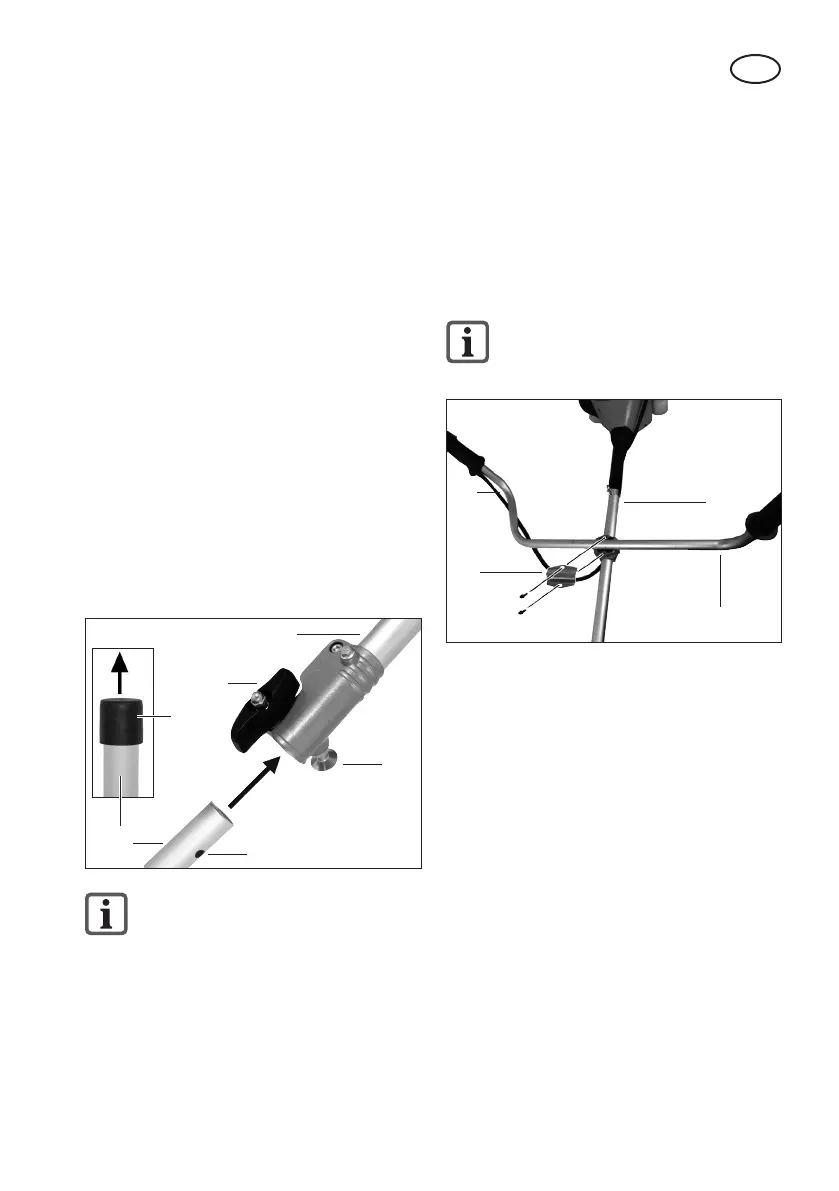

Montáž dvoudílné trubkové
násady (Obr. 3)
1. Z dolní trubky držadla (13) vytáhněte
přepravní ochrannou krytku (29).
2. Povolte šroub k upevnění trubky (12)
na horní trubce držadla (11).
3. Tahejte za zajišťovací knoík (30)
azastrčte obě násadové trubky
(11 + 13) do sebe. Po uvolnění
zajišťovacího knoíku musí tento
zaskočit do drážky (30a) na spodní
násadové trubce.
4. Šroub k upevnění trubky (12) zase
utáhněte.
Obr. 3
12
11
13
30
30a
29
Dříve než přístroj nastartujete, se
ujistěte, že spodní trubková nása-
da pevně a bezpečně sedí.
Povolte šroub pro upevnění trubky
(12). Tahejte za zajišťovací knoík
(30) a vytáhněte násadové trubky
(11 + 13) od sebe
Montáž rukojeti (Obr. 4)
1. Povolte 2 inbusové šrouby (31) na
horní trubce držadla (11) a sejměte
držák rukojeti (32).
2. Do úchytu rukojeti na horní trubce dr-
žadla (10) vložte multifunkční rukojeť
(11) a upevněte ji pomocí držáku a 2
šroubů.
Dbejte na to, aby táhlo akce-
lerátoru (8) nebylo překroucené
nebo zlomené.
11
32
10
31
Obr. 4
8
