121
PL
33b
18
26
25
19

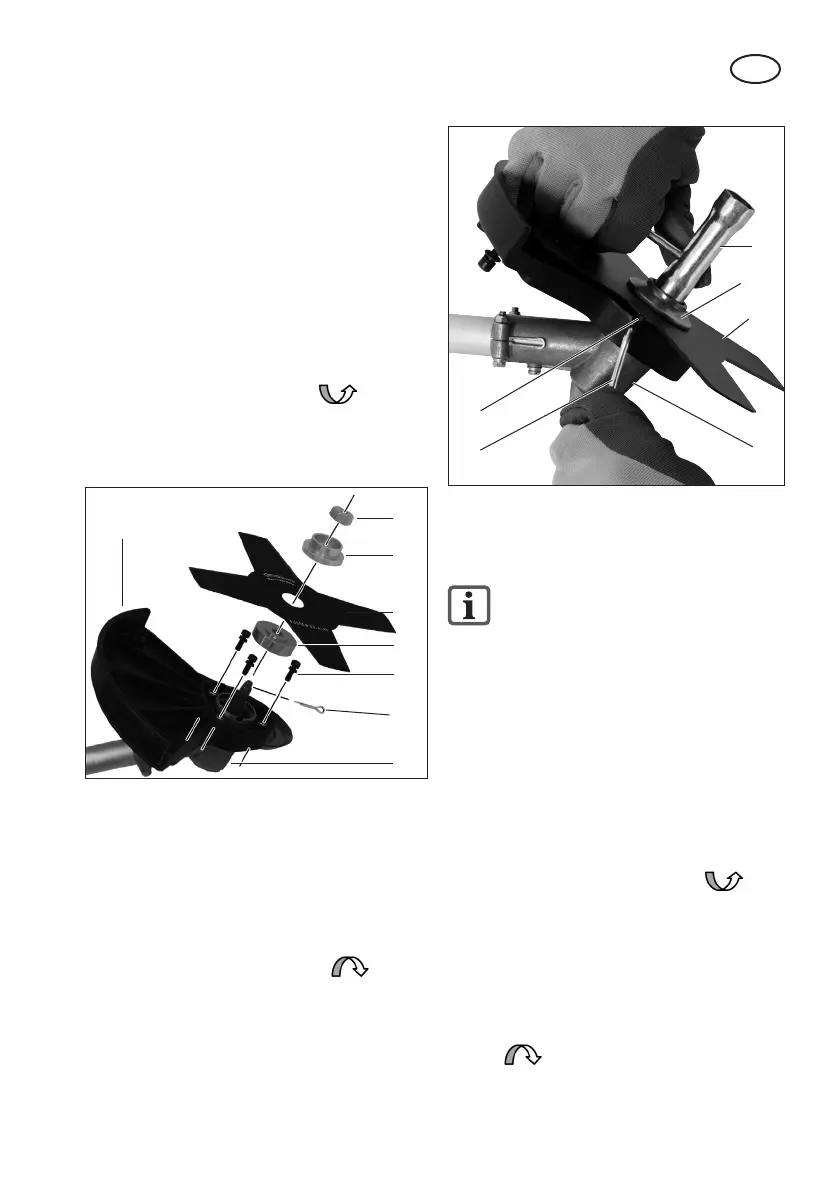

Rys. 6
33a
Montaż/demontaż kapsuły szpuli
(rys. 7)
Demontaż noża metalowego jest
opisany w rozdziale „Montaż/de-
montaż noża metalowego“.
1. Przykręć osłonę ochronną/szpulę z
żyłką (15) 3 dołączonymi śrubami
(36) do osłony ochronnej/noża meta-
lowego (20).
2. Odkręć kapsułę szpuli (16) ręką w
kierunku przeciwnym do kierunku
w
sposób pokazany na rysunku.
3. Zdejmij nasadkę ochronną odcinacza
żyłki (14).
4. Odkręć kapsułę szpuli (16) ręką w
-
ra . Aby ułatwić sobie pracę,
możesz zablokować uchwyt głowicy
tnącej (19) i dolny kołnierz (33a) do-
2. Przykręć osłonę (20) 3-ma dołączony-
mi śrubami (34) do uchwytu głowicy
tnącej (19).
3. Załóż nóż metalowy (18) i kołnierze
(33a+b) w następującej kolejności na
uchwyt głowicy tnącej.
dolny kołnierz (33a) – nóż metalowy
(18) – górny kołnierz (33b).
4. Przykręć nóż metalowy (18) w kie-
runku przeciwnym do kierunku ru-
śrubą
mocującą (35) i przy użyciu klucza
konserwacyjnego (rys. 6, poz. 26).
Włożyć zawleczkę(19a).
33b
33a
34
35
18
19
19a
20
Bild 5
5. Aby zablokować wał, wsuń dostar-
czony sworzeń metalowy (25) do
przewidzianego w tym celu otworu z
boku uchwytu głowicy tnącej (19) i w
dolnym kołnierzu (33a).
6. Odkręć nakrętkę mocującą w kierunku
przy
pomocy klucza konserwacyjnego (26) i
zdejmij górny kołnierz (33b) i nóż meta-
lowy (18).
