3. Fixer le câble secteur à la plaque de montage.

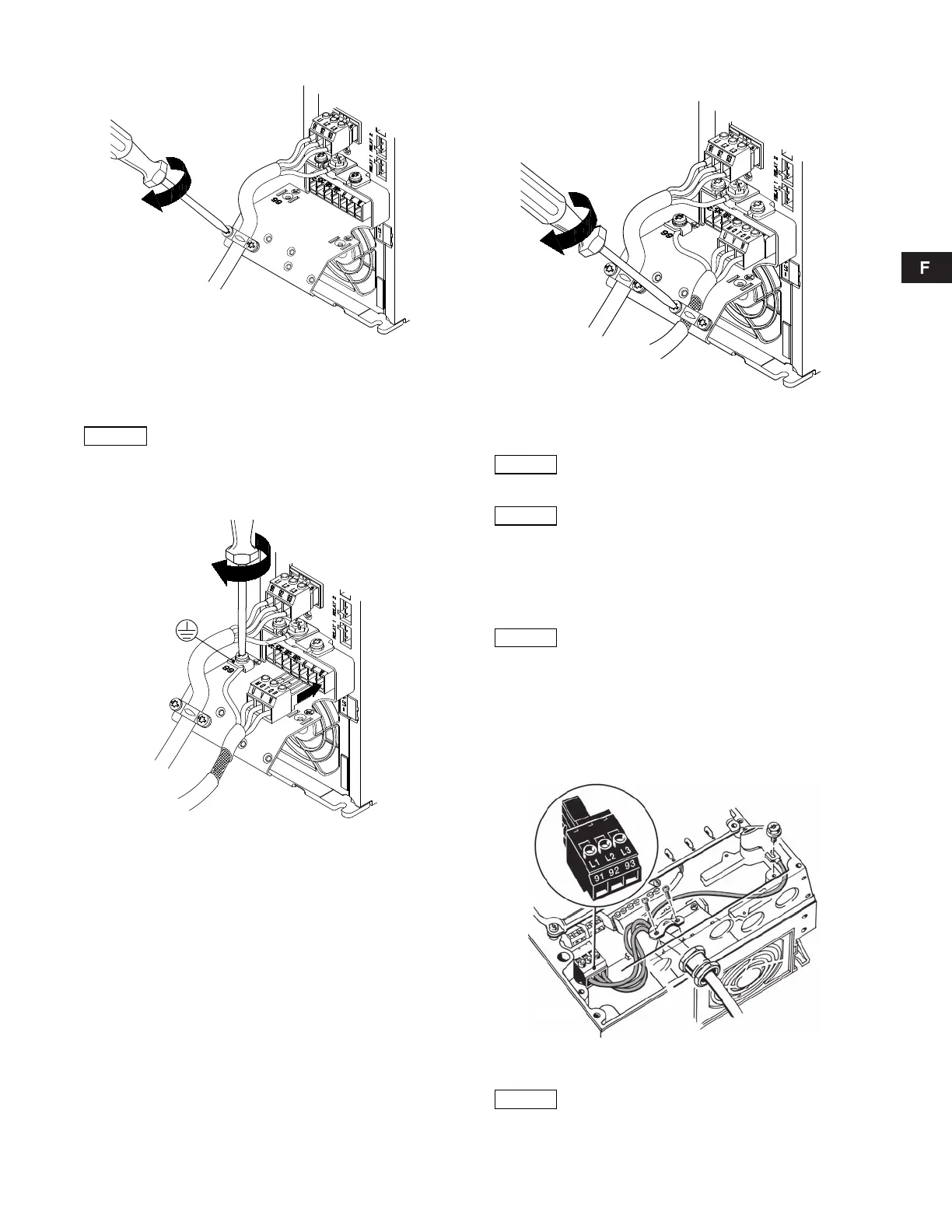

Fig. 9 Fixation du câble secteur
6.2.4 Branchement moteur, boîtiers A2 et A3
Pour informations sur le boîtier, voir tableau du paragr. 16.1.
1. Brancher le conducteur de mise à terre à la borne 99 (PE), sur
la plaque de montage. Brancher les conducteurs moteur aux
bornes 96 (U), 97 (V), 98 (W) de la fiche moteur.
Fig. 10 Branchement du conducteur de mise à terre et des
conducteurs moteur
2. Placer la fiche moteur dans la prise marquée MOTOR. Fixer le
câble blindé à la plaque de montage avec un serre-câble.
Fig. 11 Branchement de la fiche moteur et fixation du câble
blindé
6.2.5 Boîtier A5
Pour informations sur le boîtier, voir tableau du paragr. 16.1.
Branchement secteur
1. Brancher le conducteur de mise à terre à la borne 95 (PE).
Voir fig. 12.
2. Brancher les conducteurs secteur aux bornes 91 (L1), 92 (L2),
93 (L3) de la fiche secteur.
3. Placer la fiche secteur dans la prise marquée MAINS.
4. Fixer le câble secteur avec un serre-câble.
Fig. 12 Branchement secteur, A5
TM03 9014 2807
Conformément aux exigences CEM, le câble du
moteur doit être blindé.
TM03 9013 2807
TM03 9012 2807
Le blindage des câbles doit être connecté à la
terre aux deux extrémités.
Le blindage du câble doit être exposé et en
contact physique avec le serre-câble de la plaque
de montage.
Vérifier que la tension et la fréquence d'alimenta-
tion correspondent aux valeurs indiquées sur
la plaque signalétique du CUE et du moteur.
TM03 9017 2807
Pour une connexion monophasée, utiliser L1 et
L2.
