54
Branchement moteur
1. Brancher le conducteur de mise à terre à la borne 99 (PE).
Voir fig. 13.
2. Brancher les conducteurs moteur aux bornes 96 (U), 97 (V),
98 (W) de la fiche moteur.
3. Placer la fiche moteur dans la prise marquée MOTOR.
4. Fixer le câble blindé avec un serre-câble.

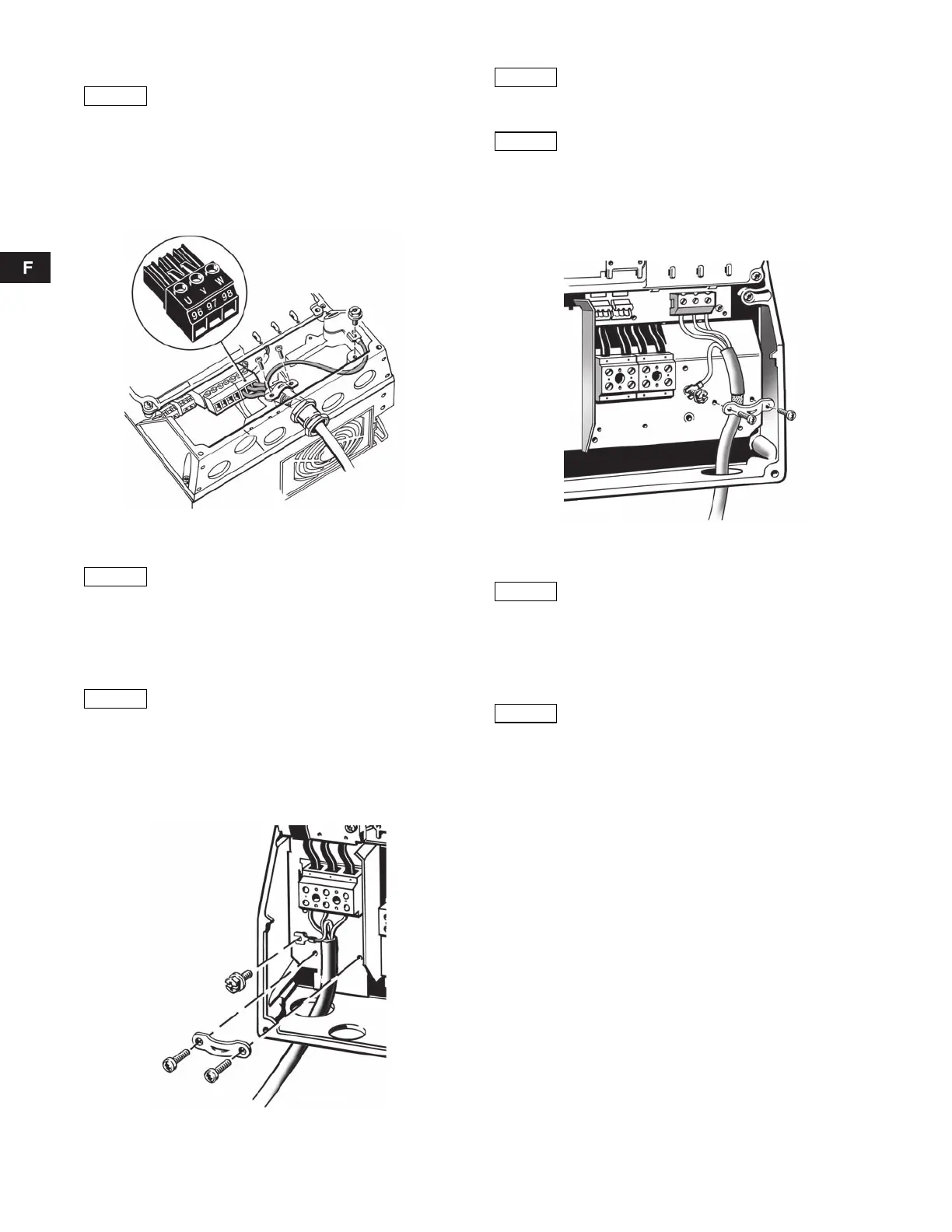

Fig. 13 Branchement moteur, A5
6.2.6 Boîtiers B1 et B2
Pour informations sur le boîtier, voir tableau du paragr. 16.1.
Branchement secteur
1. Brancher le conducteur de mise à terre à la borne 95 (PE).
Voir fig. 14.
2. Brancher les conducteurs secteur aux bornes 91 (L1), 92 (L2),
93 (L3).
3. Fixer le câble secteur avec un serre-câble.
Fig. 14 Branchement secteur, B1 et B2
Branchement moteur
1. Brancher le conducteur de mise à terre à la borne 99 (PE).
Voir fig. 15.
2. Brancher les conducteurs moteur aux bornes 96 (U), 97 (V),
98 (W).
3. Fixer le câble blindé avec un serre-câble.
Fig. 15 Branchement moteur, B1 et B2
6.2.7 Boîtiers B3 et B4
Pour informations sur le boîtier, voir tableau du paragr. 16.1.
Branchement secteur
1. Brancher le conducteur de mise à terre à la borne 95 (PE).
Voir fig. 16 et 17.
2. Brancher les conducteurs secteur aux bornes 91 (L1), 92 (L2),
93 (L3).
3. Fixer le câble secteur avec un serre-câble.
Conformément aux exigences CEM, le câble du
moteur doit être blindé.
TM03 9018 2807
Le blindage du câble doit être exposé et en
contact physique avec le serre-câble de la plaque
de montage.
Vérifier que la tension et la fréquence d'alimenta-
tion correspondent aux valeurs indiquées sur
la plaque signalétique du CUE et du moteur.
TM03 9019 2807
Pour une connexion monophasée, utiliser L1 et
L2.
Conformément aux exigences CEM, le câble du
moteur doit être blindé.
TM03 9020 2807
Le blindage du câble doit être exposé et en
contact physique avec le serre-câble de la plaque
de montage.
Vérifier que la tension et la fréquence d'alimenta-
tion correspondent aux valeurs indiquées sur
la plaque signalétique du CUE et du moteur.
