55
Branchement moteur
1. Brancher le conducteur de mise à terre à la borne 99 (PE).
Voir fig. 16 et 17.
2. Brancher les conducteurs moteur aux bornes 96 (U), 97 (V),
98 (W).
3. Fixer le câble blindé avec un serre-câble.

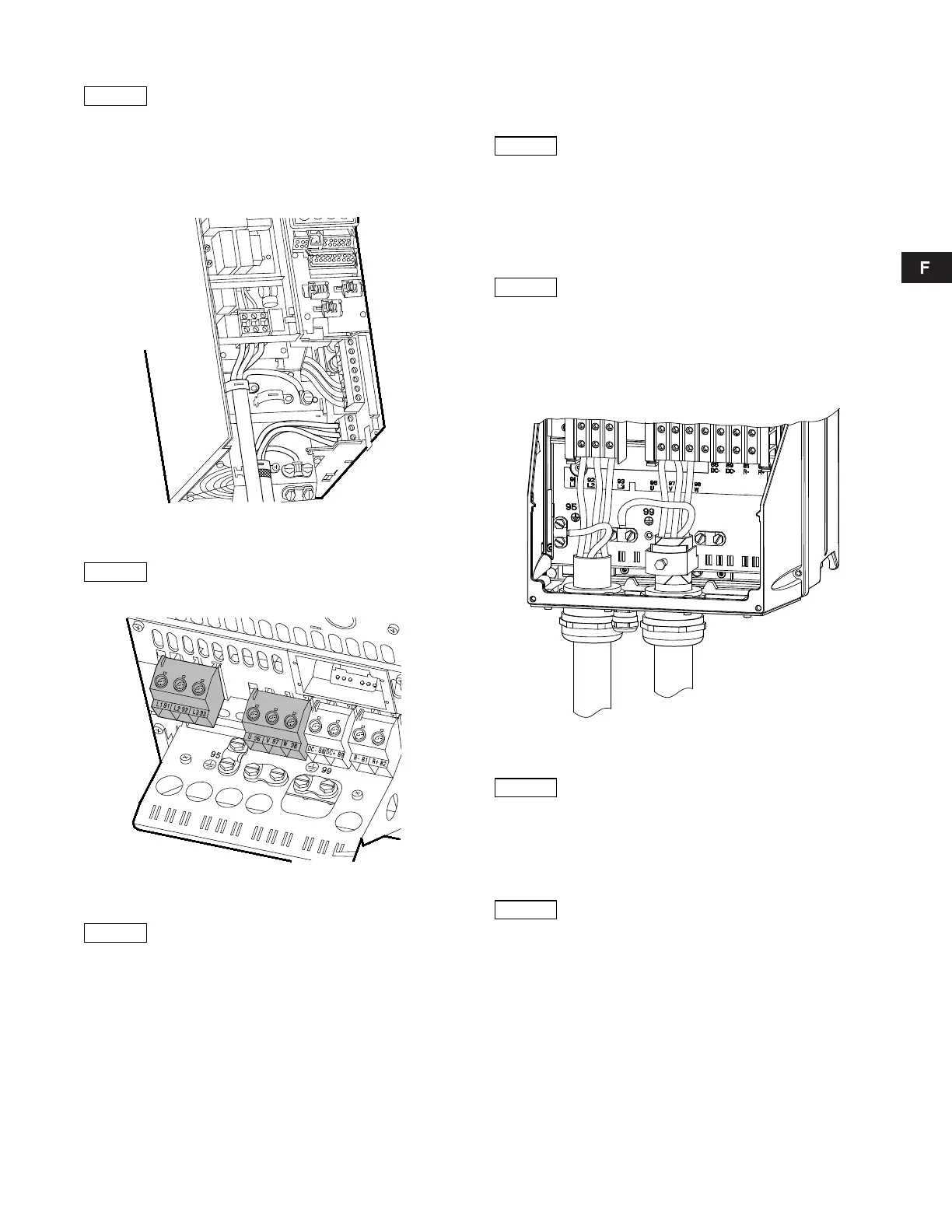

Fig. 16 Branchements secteur et moteur, B3
Fig. 17 Branchements secteur et moteur, B4
6.2.8 Boîtiers C1 et C2
Pour informations sur le boîtier, voir tableau du paragr. 16.1.
Branchement secteur
1. Brancher le conducteur de mise à terre à la borne 95 (PE).
Voir fig. 18.
2. Brancher les conducteurs secteur aux bornes 91 (L1), 92 (L2),
93 (L3).
Branchement moteur
1. Brancher le conducteur de mise à terre à la borne 99 (PE).
Voir fig. 18.
2. Brancher les conducteurs moteur aux bornes 96 (U), 97 (V),
98 (W).
3. Fixer le câble blindé avec un serre-câble.
Fig. 18 Branchements secteur et moteur, boîtiers C1 et C2
6.2.9 Boîtiers C3 et C4
Pour informations sur le boîtier, voir tableau du paragr. 16.1.
Branchement secteur
1. Brancher le conducteur de mise à terre à la borne 95 (PE).
Voir fig. 19 et 20.
2. Brancher les conducteurs secteur aux bornes 91 (L1), 92 (L2),
93 (L3).
Conformément aux exigences CEM, le câble du
moteur doit être blindé.
TM03 9446 4007
Le blindage du câble doit être exposé et en
contact physique avec le serre-câble de la plaque
de montage.
TM03 9449 4007
Le blindage du câble doit être exposé et en
contact physique avec le serre-câble de la plaque
de montage.
Vérifier que la tension et la fréquence d'alimenta-
tion correspondent aux valeurs indiquées sur
la plaque signalétique du CUE et du moteur.
Conformément aux exigences CEM, le câble du
moteur doit être blindé.
TM03 9016 2807
Le blindage du câble doit être exposé et en
contact physique avec le serre-câble de la plaque
de montage.
Vérifier que la tension et la fréquence d'alimenta-
tion correspondent aux valeurs indiquées sur
la plaque signalétique du CUE et du moteur.
