7.3 Identification de la pompe
Toutes les pompes PACO sont identifiées par des numéros de
catalogue et de série. Ceux-ci sont apposés sur la plaque signa-
létique de la pompe, comme indiqué sur la fig. 12, apposée sur le
corps de pompe. Se reporter à ces numéros lors de tous vos
contacts avec Grundfos.
7.3.1 Plaque signalétique

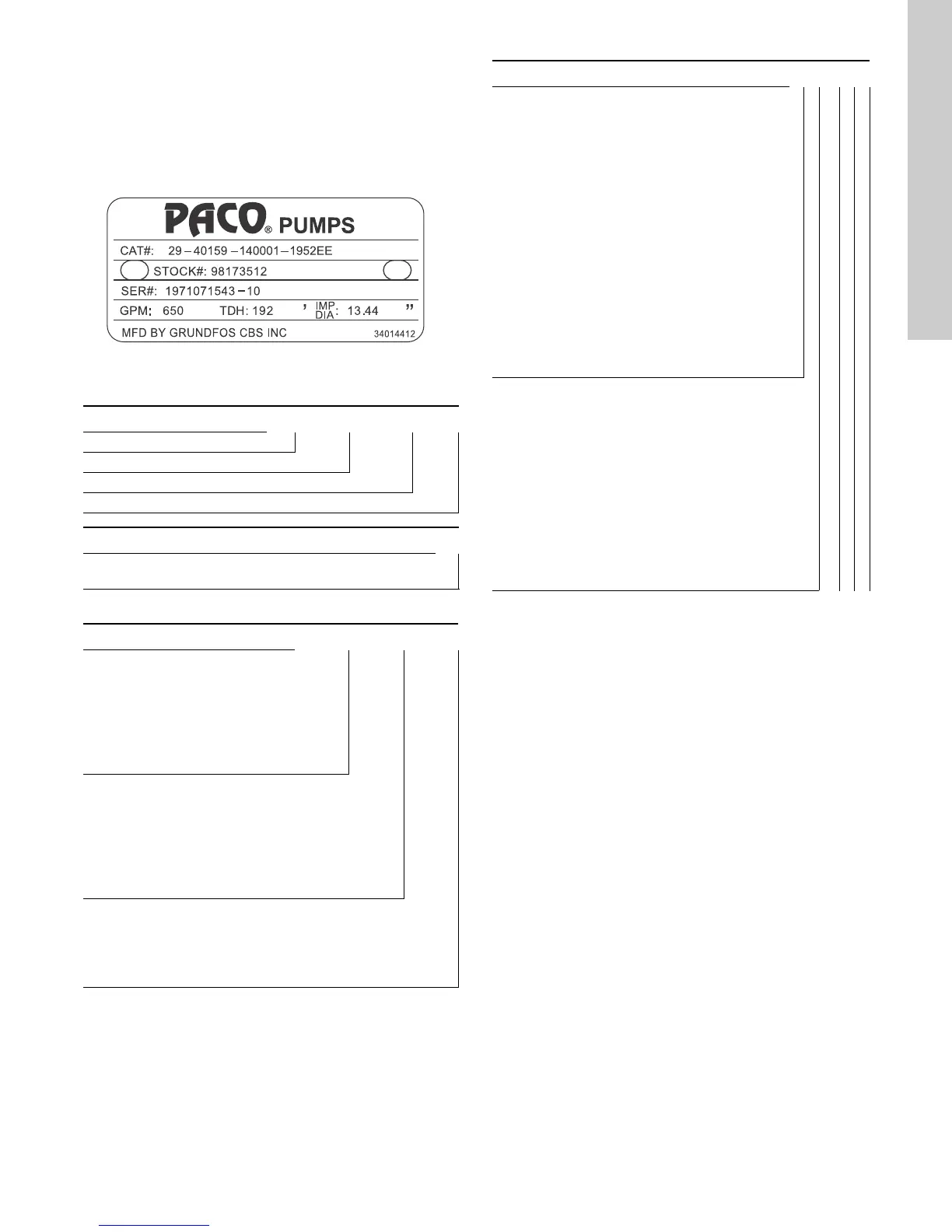

Fig. 12 Plaque signalétique KP, KPV, KPVS
7.3.2 Numéro de modèle et code de construction KP KPV
7.3.3 Désignation
* sortie 2" sur les pompes avec rotor ≤ 13"
TM05 7638 1313
Exemple 29 60123 140001 1852
Code produit
Code modèle
Matériaux de construction
Code moteur
Code de production 29
29 : Pompe à plan de joint (KP, KPV)
31 : Pompe à plan de joint, accouplement à coquilles (KPVS)
Code modèle 60 12 3
Refoulement de la pompe
20 = 2"*
30 = 3"
40 = 4"
50 = 5"
60 = 6"
80 = 8
10 = 10"
12 = 12"
14 = 14"
16 = 16"
20 = 20"
24 = 24"
Diamètre nominal maximal du rotor
95 = 9,5"
12 = 12"
13 = 13"
14 = 14"
15 = 15"
19 = 19"
20 = 20"
24 = 24"
25 = 25"
27 = 27"
28 = 28"
Conception du rotor
Rotation dans le sens horaire :
1, 3, 5, 7, 9
Rotation dans les sens antihoraire :
0, 2, 4, 6, 8
Matériaux de construction 1 4 00 0 1
Fouloir ou joint
3 = Fouloir standard
1 = Type 21, joint simple, siège en céramique, Buna
2 = Type 21, joint simple, siège en carbure de
tungstène, Viton
6 = Type 21, joint simple, siège résistant au Ni, Viton
7 = Type 21, joint simple, siège résistant au Ni, Buna
8 = Type 1B, joint simple, siège résistant au Ni, Buna
9 = Type 21, joint simple, siège résistant au Ni, Viton
A = Type 1, joint simple, siège en céramique, Buna
B = Type 1, joint simple, siège résistant au Ni, Viton
C = Type 1, joint simple, siège en carbure de
tungstène, Viton
D = Type 1, joint simple, siège résistant au Ni, Buna
E = Type 1, joint simple, siège en céramique, Buna
F = Type 1, joint simple, siège en Si Cbrd, EPDM
G = Type 8-1, joint simple, siège en Si Cbrd , Viton
H = Type 8-1, joint simple, siège en céramique, Buna
ID fouloir ou joint
2 = 1"
3 = 1 - 1/4"
E = 1 - 1/2"
4 = 1 - 3/4"
5 = 2 - 1/4"
6 = 2 - 3/4"
7 = 3"
K = 3 - 1/2"
V = 4"
H = 4,1"
B = 4,7"
N = 5,5"
