77
Español (MX)
8.5 KP, horizontal, sección transversal y lista de partes

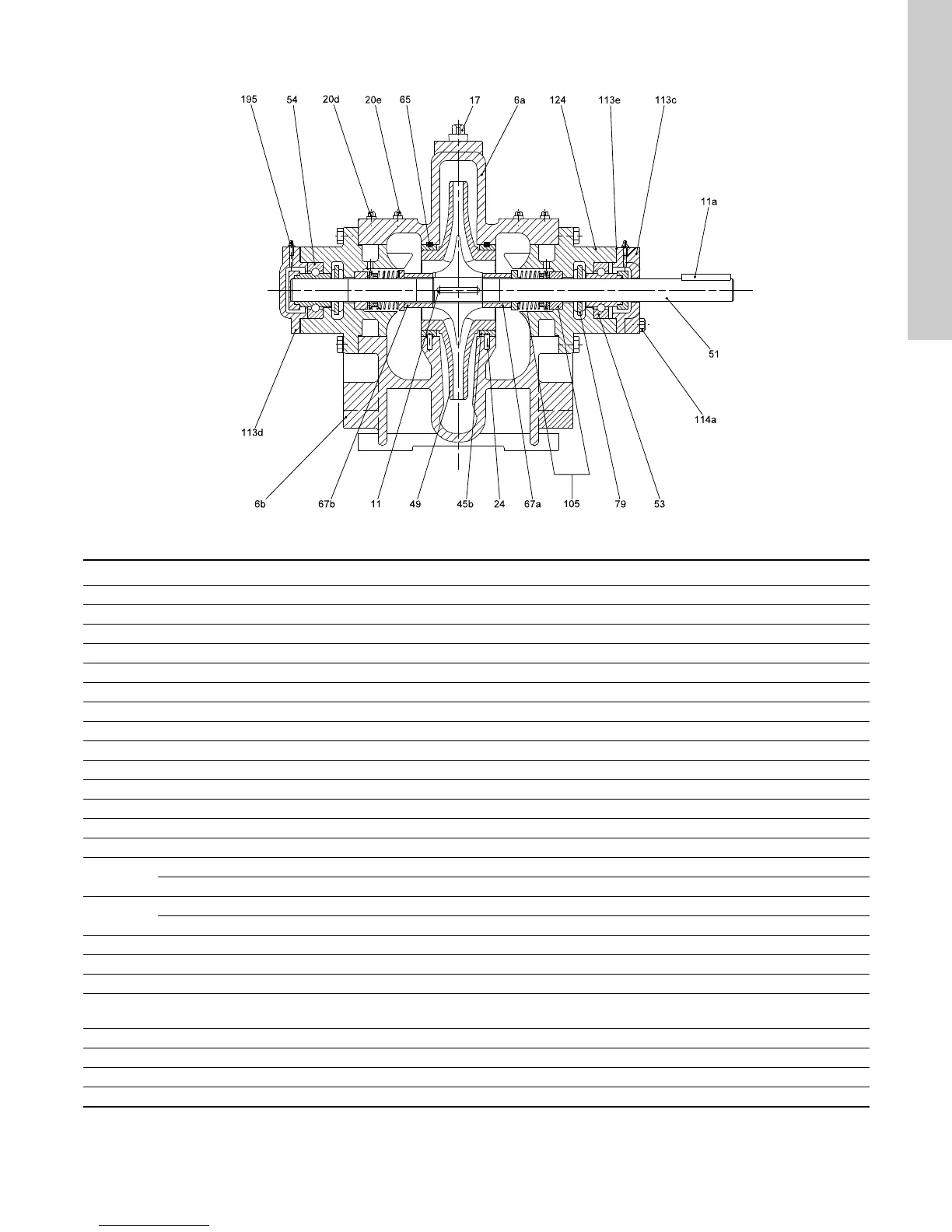

Fig. 14 KP, horizontal, sección transversal
TM03 9952 2512
Pos. Componente Material Norma ASTM
6a Carcasa de la bomba, superior Fierro fundido ASTM A48 CL35
6b Carcasa de la bomba, inferior Fierro fundido ASTM A48 CL35
11 Cuñero Acero C1018, acero estirado en frío
11a Cuña Acero C1018, acero estirado en frío
17 Tapón de tubería Acero
20d Tapón, lavado del sello mecánico Acero
20e Tapón, cámara de succión Acero
24 Pasador de bloqueo, anillo de desgaste Acero ANSI/ASME B18.8
45b Anillo de desgaste con surco para anillo retenedor Bronce ASTM B148, C95200
49 Impulsor Bronce al silicio ASTM B584, C87600
51 Eje Acero AISI 1144, a prueba de estrés
53 Rodamiento, extremo de accionamiento Acero
54 Rodamiento, extremo opuesto al de accionamiento Acero
65 Anillo retenedor Acero inoxidable, serie 303
67a
Tuerca del impulsor/camisa del eje, rosca a la derecha Bronce lll932, C89835
Tuerca de seguridad del impulsor/eje, rosca a la derecha Acero inoxidable
67b
Tuerca del impulsor/camisa del eje, rosca a la izquierda Bronce lll932, C89835
Tuerca de seguridad del impulsor/eje, rosca a la izquierda Acero inoxidable
79 Deflector Neopreno
105 Sello mecánico
113c Cubierta de los rodamientos, extremo de accionamiento Fierro fundido ASTM A48, CL30
113d
Cubierta de los rodamientos, extremo opuesto al de accio-
namiento
Fierro fundido ASTM A48, CL30
113e Junta Fibra vegetal
114a Tornillo Acero
124 Carcasa de los rodamientos Fierro fundido ASTM A48 CL30
195 Boquilla de lubricación Acero chapado en cinc
