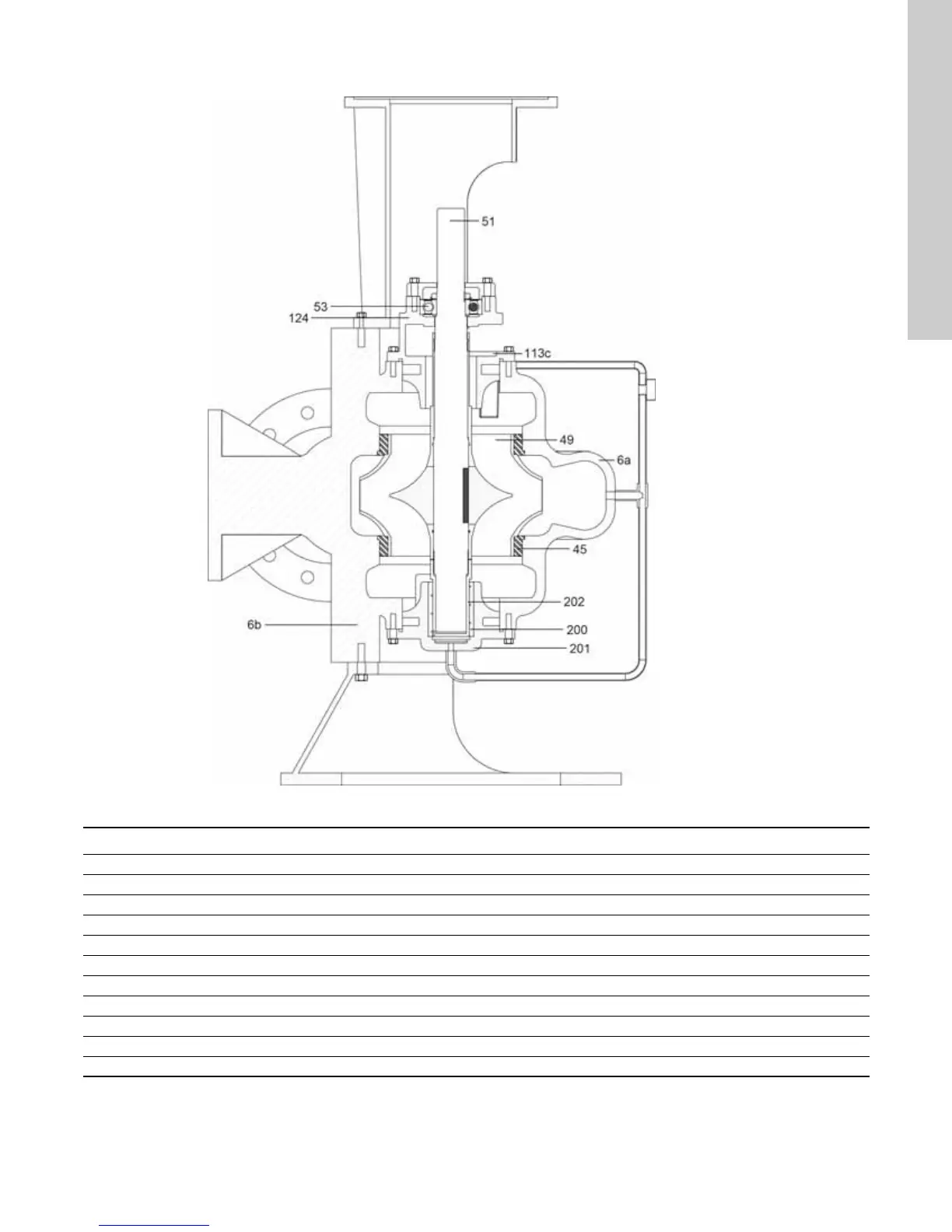

8.6 KP, verticale, section transversale et liste de pièces
Fig. 15 KP, vertiale, section transversale
TM05 9317 3713
Pos. Composant Matériau Standard ASTM
6a Corps de pompe, partie supérieure Fonte ASTM A48 CL35
6b Corps de pompe, partie inférieure Fonte ASTM A48 CL35
45 Bague d’usure Bronze ASTM B148, C95200
49 Rotor Bronze au silicium ASTM B584, C87600
51 Arbre Acier AISI 1144 Résistant à la tension
53 Roulement à bille, extrémité motrice Acier
113c Couvercle palier, extrémité motrice Fonte ASTM A48, CL30
124 Logement palier Fonte ASTM A48 CL30
200 Palier à manchon Graphalloy Grade GM 343.3
201 Logement palier à manchon Fonte
202 Manchon inférieur Acier inoxydable, série 416
