Appendix
88
Anexo
1. Sustitución del sello y los rodamientos (bombas verticales grandes con soporte)

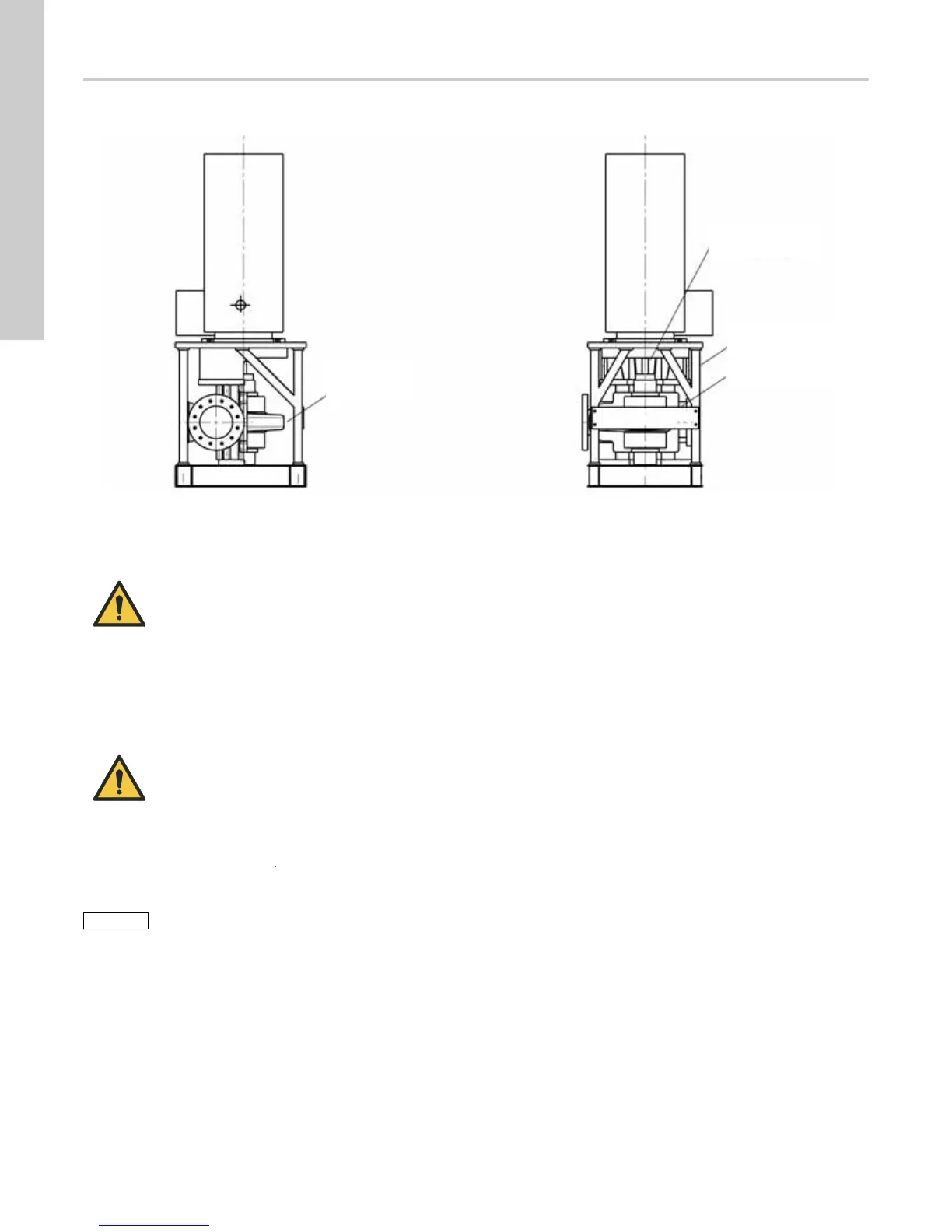

Fig. 1 Bomba KPV vertical grande con soporte
1. Cierre las válvulas de agua de entrada y salida.
2. Drene el líquido de la bomba.
3. Desmonte la parte de soporte (2).
4. Desmonte la parte de soporte (1).
5. Las cuñas y calzos retirados con la parte de soporte (1) debe-
rán volver a colocarse en la misma posición al reensamblar.
6. Desmonte el guardacople (3), pero no el soporte del motor.
7. Retire el conjunto de la cubierta del acoplamiento y, a conti-
nuación, el conjunto de la rejilla de las mitades del acopla-
miento.
8. Desenrosque los pernos de las dos carcasas de los roda-
mientos, a excepción de los que mantienen sujeta la carcasa
inferior de la bomba. Mantenga instalados los pernos indica-
dos para mantener fijo el conjunto giratorio al desmontar la
carcasa superior de la bomba.
9. Extraiga los pasadores.
10. Para desmontar la mitad superior de la carcasa de la bomba
(4), use dos barras roscadas de 3/4 in de diámetro y 14 in de
longitud para retirar la carcasa superior de la bomba, y un
cáncamo de 1/2 in instalado en el extremo superior de la car-
casa superior de la bomba. Desenrosque todos los pernos de
la carcasa de la bomba y retire la carcasa superior de la
bomba.
TM05 8899 2713
3. Guardacople
(no se muestra)
1. Soporte
2. Soporte
4. Carcasa de la
bomba
PELIGRO
Partes mecánicas móviles
Muerte o lesión personal grave
- Antes de llevar a cabo tareas de inspección, man-
tenimiento, servicio o reparación del producto,
asegúrese de que los controles del motor se
encuentren en la posición "OFF", bloqueados y eti-
quetados.
ADVERTENCIA
Carga suspendida
Muerte o lesión personal grave
- No permita que ninguna persona permanezca
cerca o debajo del conjunto giratorio mientras esté
suspendido.
- El rodamiento superior está conectado al eje por
fricción.
Si es necesario izar el conjunto giratorio sobre el
suelo, deberá sujetarse con eslingas a ambos
lados del impulsor.
El siguiente procedimiento permite sustituir cual-
quiera de los componentes del conjunto giratorio
(impulsores, camisas, etc.).
Para trabajar con la carcasa, debe desmontarse el
motor.
