Français (CA)
50
8.5 KP, horizontale, section transversale et liste de pièces

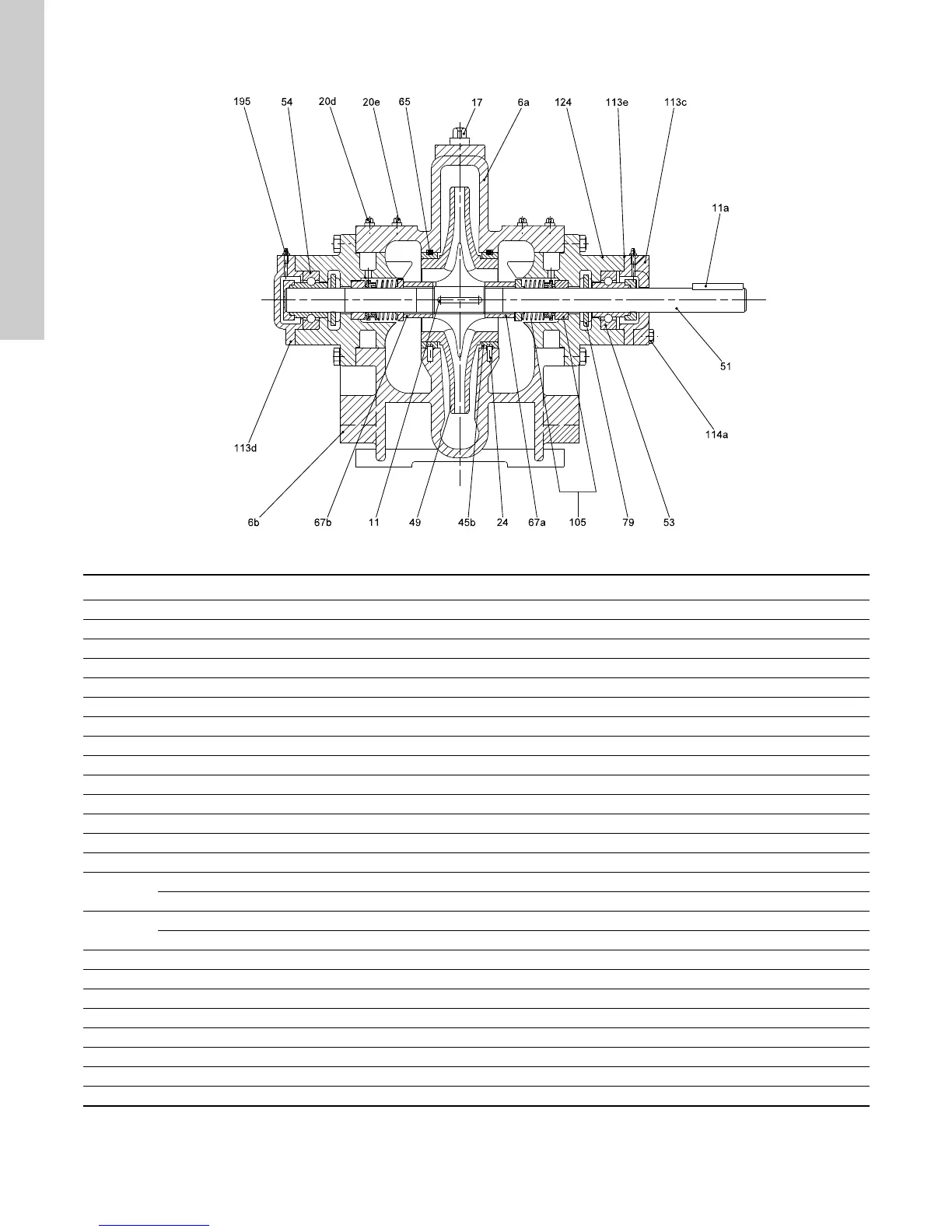

Fig. 14 KP, horizontale, section transversale
TM03 9952 2512
Pos. Composant Matériau Standard ASTM
6a Corps de pompe, partie supérieure Fonte ASTM A48 CL35
6b Corps de pompe, partie inférieure Fonte ASTM A48 CL35
11 Clavette Acier C1018, acier trempé à froid
11a Clavette Acier C1018, acier trempé à froid
17 Bouchon tuyau Acier
20d Bouchon, rinçage joint d'arbre Acier
20e Bouchon, chambre d'aspiration Acier
24 Broche de verrouillage, bague d’usure Acier ANSI/ASME B18.8
45b Bague d'usure avec rainure pour bague de retenue Bronze ASTM B148, C95200
49 Rotor Bronze au silicium ASTM B584, C87600
51 Arbre Acier AISI 1144 Résistant à la tension
53 Palier, extrémité d'entraînement Acier
54 Palier, extrémité non motrice Acier
65 Bague de retenue Acier inoxydable, série 303
67a
Écrou rotor/manchon, filetage à droite Bronze lll932, C89835
Écrou rotor/verrouillage arbre, filetage à droite Acier inoxydable
67b
Écrou rotor/manchon d'arbre, filetage à gauche Bronze lll932, C89835
Écrou rotor/verrouillage arbre, filetage à gauche Acier inoxydable
79 Gicleur Néoprène
105 Joint d'arbre
113c Couvercle palier, extrémité motrice Fonte ASTM A48, CL30
113d Couvercle palier, extrémité non motrice Fonte ASTM A48, CL30
113e Joint Fibre végétale
114a Vis Acier
124 Logement palier Fonte ASTM A48 CL30
195 Raccord graisseur Acier galvanisé
