65
Español (MX)
4.8 Alineación del acoplamiento (KP)
1. Si la bomba y el motor se entregan en conjunto, montados en
una bancada común, desinstale el guardacople.
2. Comprobación de la alineación paralela y angular
Coloque una regla y láminas calibradoras o un comparador de
cuadrante entre ambos bloques de acoplamiento para com-
probar la desalineación horizontal, vertical y angular de los
mismos. Consulte la fig. 9. El acoplamiento estará correcta-
mente alineado cuando las medidas muestren que todos los
puntos de las caras de acoplamiento se encuentran a menos
de ± 0.005 in (0.127 mm) entre sí, o cuando la regla toque
uniformemente ambos acoplamientos tanto en posición verti-
cal como en horizontal. Si detecta algún desalineamiento,
afloje el motor y desplácelo o cálcelo para alinearlo de nuevo.
Vuelva a apretar los pernos de anclaje a continuación. Alinee
siempre el motor con la bomba; las tuberías pueden verse
sometidas a tensiones si la bomba se desplaza. No cambie la
posición de la bomba sobre la bancada.
3. Compruebe la alineación del eje una vez más tras conectar
definitivamente las tuberías a la bomba, verificar el cableado
del motor, establecer el sentido de rotación correcto y llenar
de líquido las tuberías. Consulte las figs. 10 y 11.

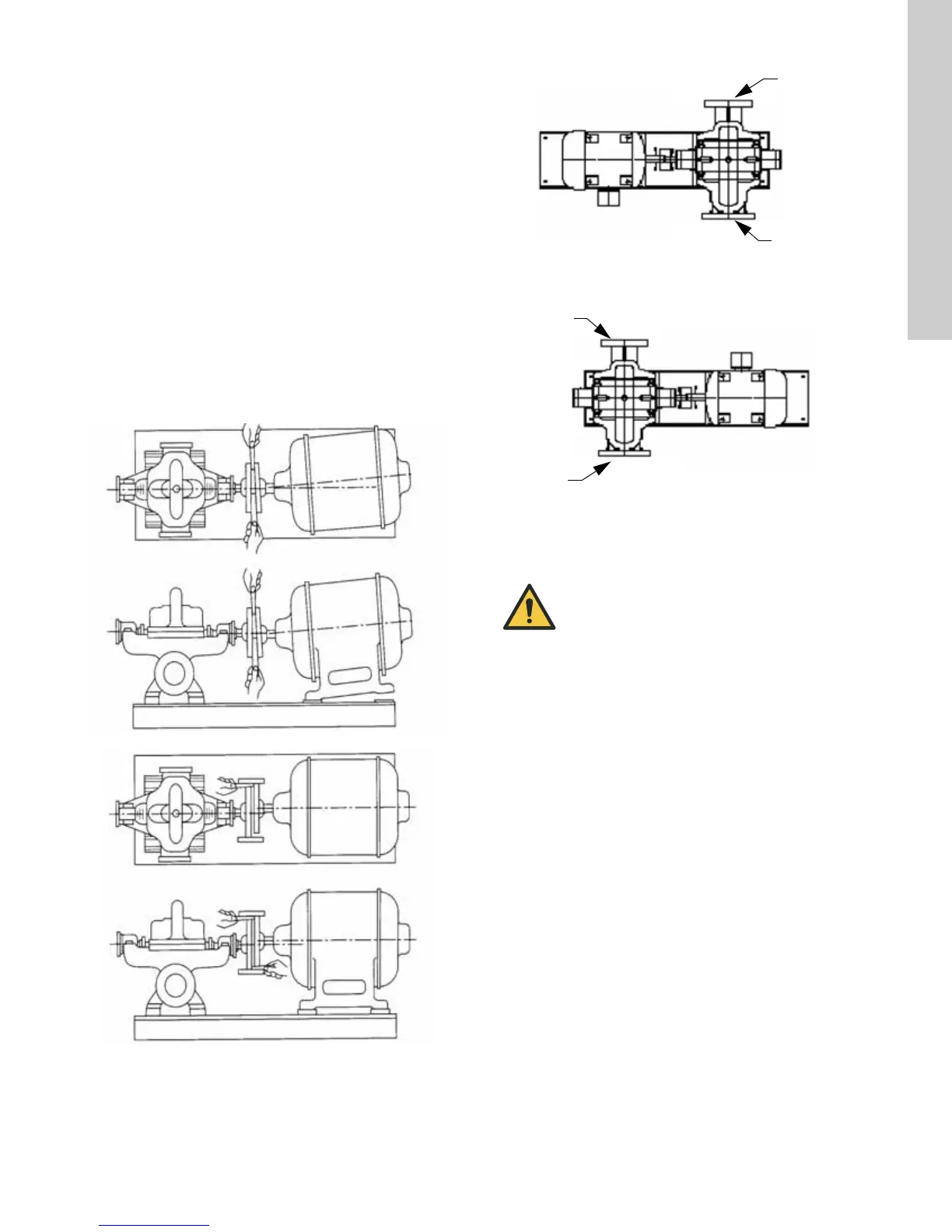

Fig. 9 Comprobación de la alineación angular o paralela de
una bomba KP
Fig. 10 Vista esquemática de una bomba KP, rotación en el
sentido de las agujas del reloj
Fig. 11 Vista esquemática de una bomba KP, rotación en sen-
tido contrario a las agujas del reloj
• Deje quitados los guardacoples hasta que finalice el procedi-
miento de cebado de la bomba.
• Instale los guardacoples una vez completada la instalación
para proporcionar protección a los usuarios frente a la maqui-
naria giratoria.
TM 05 4767 2512TM 05 4768 2512
TM05 9288 3173TM05 9289 3173
ADVERTENCIA
Partes mecánicas o aspas móviles
Muerte o lesión personal grave
- Asegúrese de instalar un guardacople aprobado
antes de operar el producto. No respetar esta
advertencia podría dar lugar a lesiones persona-
les.
Salida
Entrada
Rotación en el sentido de
las agujas del reloj
Salida
Entrada
Rotación en sentido
contrario a las agujas del
reloj
