Español (MX)
78
8.6 KPV, vertical, sección transversal y lista de partes

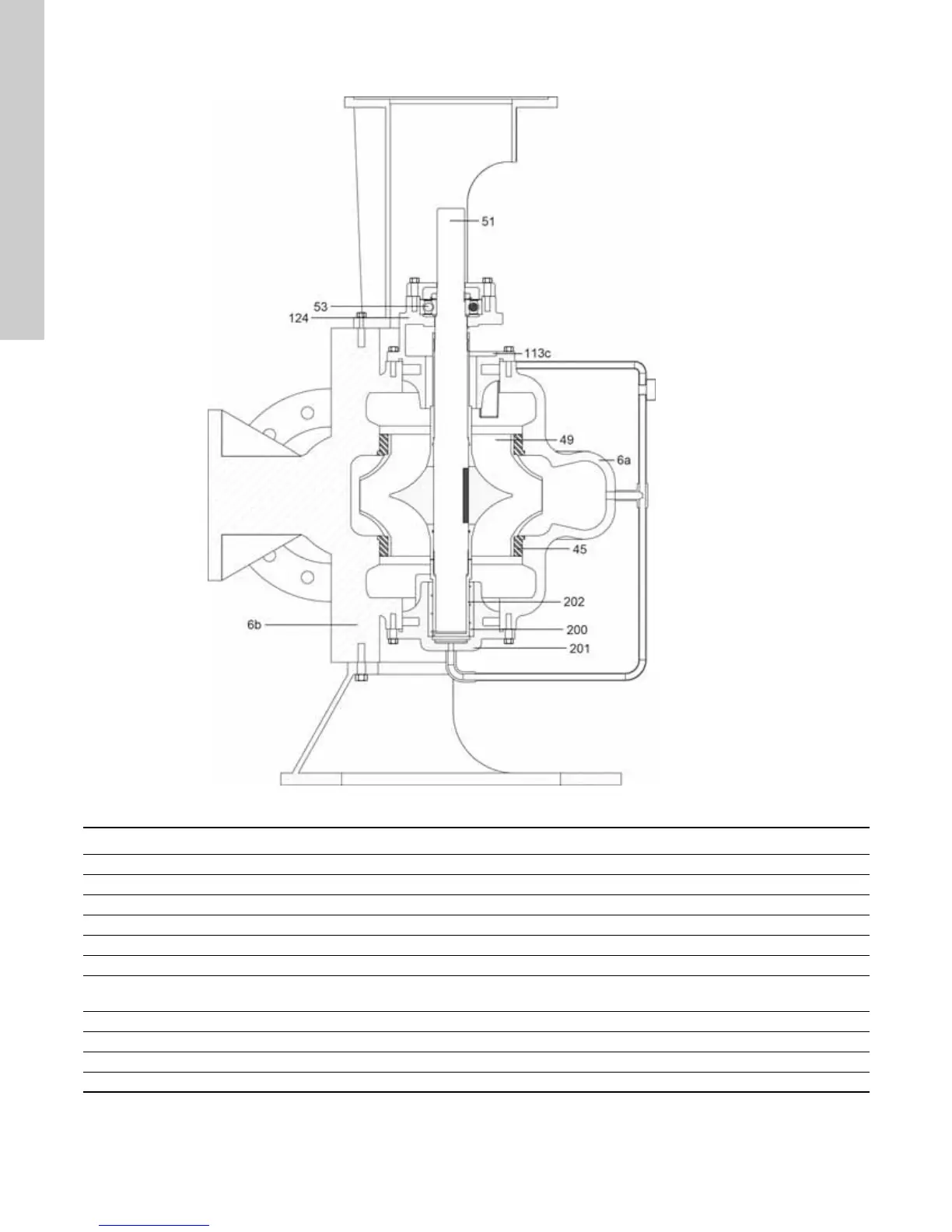

Fig. 15 KPV, vertical, sección transversal
TM05 9317 3713
Pos. Componente Material Norma ASTM
6a Carcasa de la bomba, superior Fierro fundido ASTM A48 CL35
6b Carcasa de la bomba, inferior Fierro fundido ASTM A48 CL35
45 Anillo de desgaste Bronce ASTM B148, C95200
49 Impulsor Bronce al silicio ASTM B584, C87600
51 Eje Acero AISI 1144, a prueba de estrés
53 Rodamiento de bolas, extremo de accionamiento Acero
113c
Cubierta de los rodamientos, extremo de acciona-
miento
Fierro fundido ASTM A48, CL30
124 Carcasa de los rodamientos Fierro fundido ASTM A48 CL30
200 Rodamiento de la camisa Graphalloy Grade GM 343.3
201 Carcasa del rodamiento de la camisa Fierro fundido
202 Camisa inferior Acero inoxidable, serie 416
