Hammer HS 950 - Page 54

54
Schleiftisch HS950
gültig ab
08/2018
504032_E003_01
Stand 08/2018
Eigentum der Firma Felder KG. Es darf
ohne Erlaubnis weder veräußert, kopiert
noch 3. Personen mitgeteilt werden.
1
3
4
10
9
561312
13
12
5
6
7
8
11 2
10
9

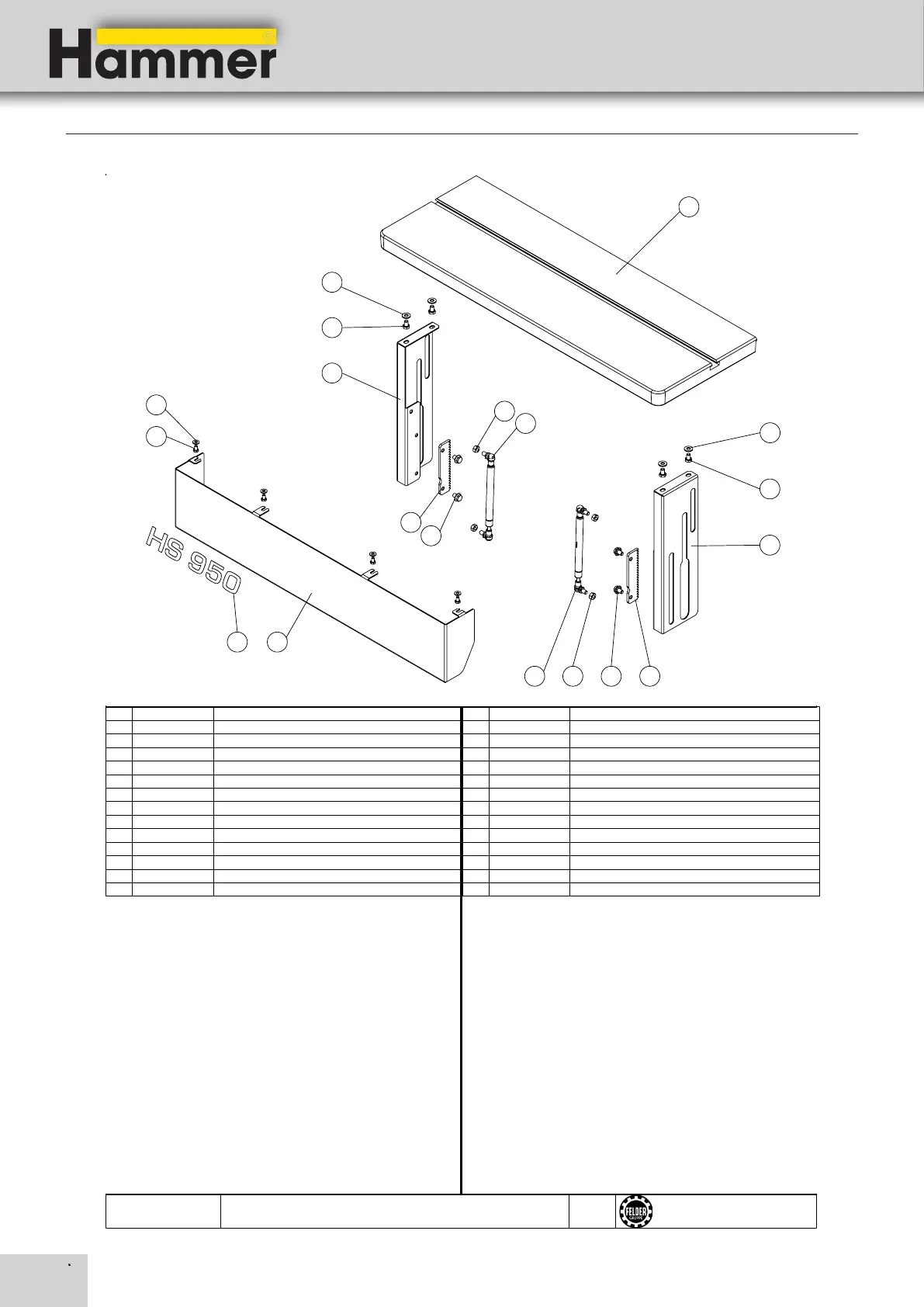

Pos. Teilenummer Teilebezeichnung Pos. Teilenummer Teilebezeichnung
1 504-032-021 main table
2 504-032-229 front cover
3 504-032-230 guiding plate left
4 504-032-231 guiding plate right
5
504-032-233 toothed rack
6 400GCA Skt. Rippenschraube M8x12 schwarz
7 404C Scheibe M6
8 418CF Skt. Schraube M6x10
9 418DU Skt. Schraube M8x12
10 404D Scheibe M8
11 400050-886 Typenkleber HS950
12 582-32-003 Gasfeder M8 L 315/ gas pressure spring
13 401E Skt. Mutter M8 verzinkt
Edge sanders
HS 950
Spare parts
