Hammer HS 950 - Page 55

55

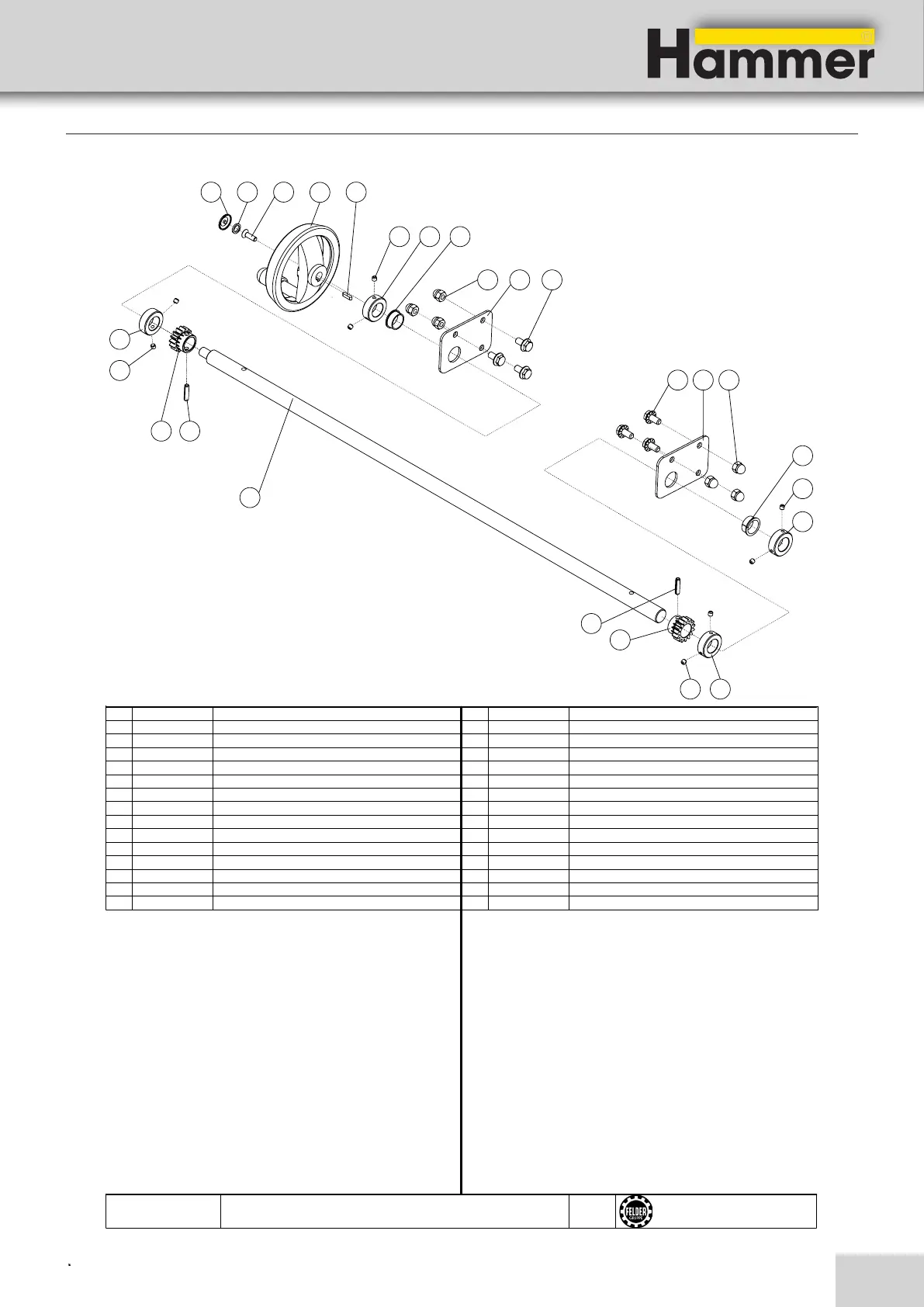

Handrad Höhenverstellung Schleiftisch HS950
gültig ab
08/2018
504032_E004_01
Stand 08/2018
Eigentum der Firma Felder KG. Es darf
ohne Erlaubnis weder veräußert, kopiert
noch 3. Personen mitgeteilt werden.
14 10 11
13
12
35
8 4 7
7 4 8
9
5
3
35
2
6
2 6
5
3
9
1
Pos. Teilenummer Teilebezeichnung Pos. Teilenummer Teilebezeichnung
1 504-032-014 height adjustment axle
2 504-032-015 gearwheel
3 504-032-016 Klemmring
4 504-032-228 mounting plate hand wheel unit
5
427DE Gew. Stift M6x6
6 428EF Schwerspannstift 6x24
7 400GE Skt. Rippenschraube M8x16 schwarz
8 400AF Skt. Hutmutter M8
9 582-32-007 Gleitlager
10 400FP Fischbandring D10verzinkt
11 400CU Senkschraube mit ISK M6x20
12 400IK Paßfeder A 4 x 4 x 16
13 582-32-006 Handwheel HAMMER
14
504-032-035 handwheel plug HAMMER grey
Edge sanders
HS 950
Spare parts
