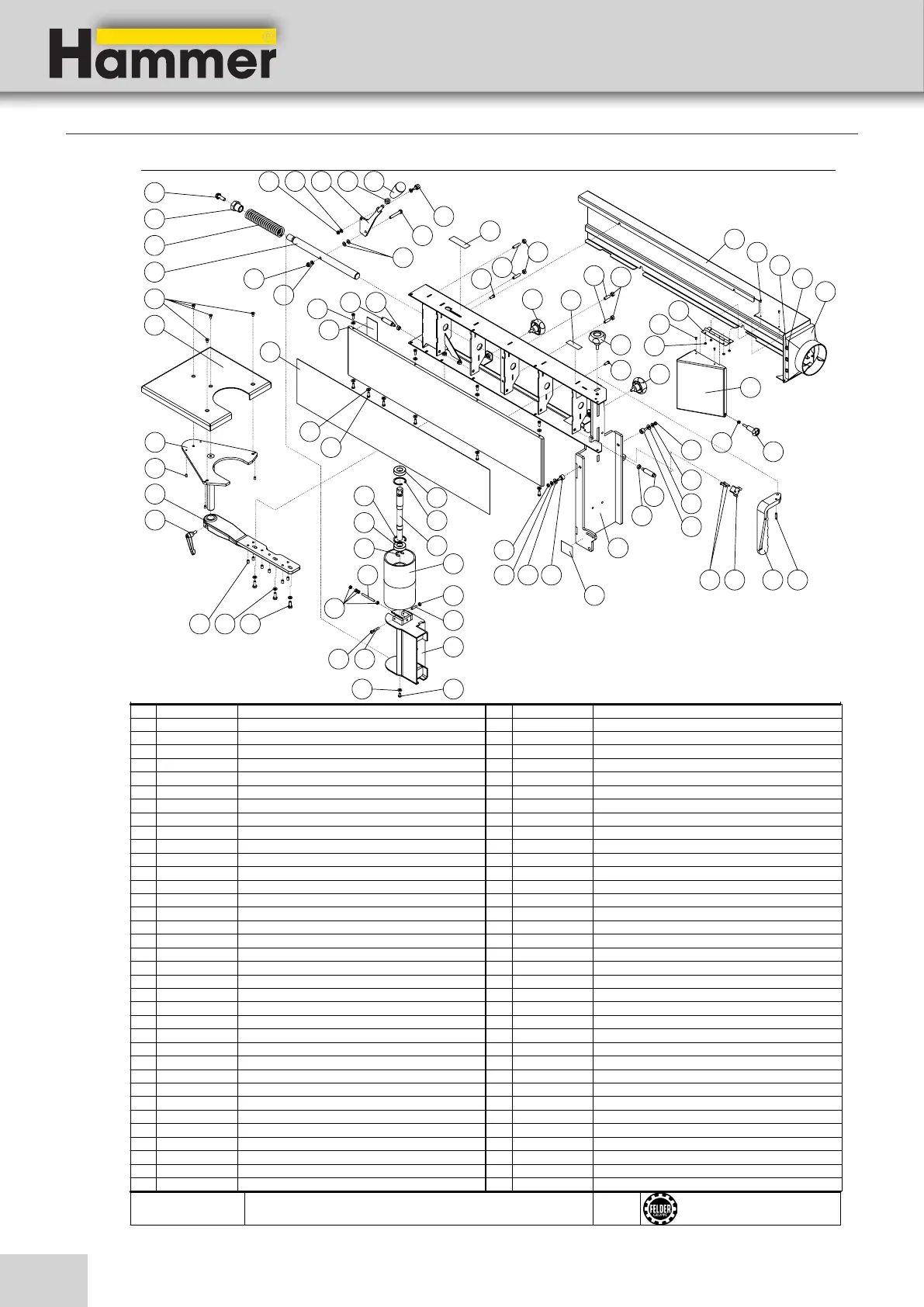

Schleifeinheit mit Zusatztisch HS950
gültig ab
08/2018
504032_E005_01
Stand 08/2018
Eigentum der Firma Felder KG. Es darf
ohne Erlaubnis weder veräußert, kopiert
noch 3. Personen mitgeteilt werden.
31
32
30
18
14
12
13
17
16 155
255
45
44
20
26
28
2826
26
29
21
24
23
27
22
27
23
47
48
8
5
37
34 39 33
35
5
38
36
56
4
5
6
9
10
7
4241
55
53
50
47
46
49
50
54
47
46
37525
26
50
51
37
52
5
26
5859
5051
43
3
11
1
40
19
8
57
9
2
Pos. Teilenummer Teilebezeichnung Pos. Teilenummer Teilebezeichnung
1 504032-002 Grinding Unit welded 36 417EJ Skt. Schraube M8x50
2 504032-010 backcover main partwelded 37 582-32-011 Kurvenrolle
3 504-032-234 backcover flap 38 400RG Tellerfeder 16x8,2x0,90
4 213CD Absaugstutzen 39 401F Skt. Mutter M10 verzinkt
5 404CB Scheibe M6 Federstahl DIN 6796 40 400GN Skt. Rippenschraube M10x30 schwarz
6 453BB Blindniete luftdicht 4x9.5 41 504-032-008 stop collar bracket
7 582-32-008 knob with glued in screw 42 428EF Schwerspannstift 6x24
8 440A Sicherheitsmutter M6 43 582-32-010 Griffschraube M8x26
9 582-32-014 press-in threaded studFH-M4-6 44 504-032-010 grinding plane
10 402IA Skt. Mutter M4 flach 45 582-32-015 Graphit gliding layer
11 504032-011 Scharnier Schutzklappe Absaugung 46 582-32-009 Griffschraube M8x16
12 504032-013 support foradditional table 47 423BA Inbusschraube M6x16
13 504-032-013 beam for add. table 48 404C Scheibe M6
14 504-032-254 additional table 49 424DB Gew. Stift M8x25
15 418DC Skt. Schraube M8x20 50 401E Skt. Mutter M8 verzinkt
16 424DM Gew. Stift M8x12 51 504-032-023 rotation pin
17 209DV Klemmhebel mit Außengew. M8x17-Gr2 52 404D Scheibe M8
18 400BD Senkschraube mit ISK M6x12 53 424GL Gew. Stift M8x32 mit Kunststoffspitze
19 424CJ Gew. Stift M6x10 54 400060-874 Sticker "Sanding belt drive direction"
20 504032-003 spool holder welded 55 400060-884 Sticker "sanding belt oscillation on-off"
21 504-032-006 spool strech side 56 400060-887 Sticker "Sanding belt tension"
22 504-032-007 spool axle 57 582-32-016 Graphit gliding layer short
23 432M Rillenkugellager 6004 ZZ 58 504-032-033 end stop
24 408A Sicherungsscheibe 15 59 400HR Senkschraube mit ISK M5x25
25 423BB Inbusschraube M6x10
26 401D Skt. Mutter M6 verzinkt
27 410G Sicherungsring 42x1,75
28 424CBA Gew. Stift M6x25
29 424CU Gew. Stift M6x60
30 504-032-011 tension rod
31 504-032-012 adjusting nut
32 582-32-013 Druckfeder
33 582-32-012 Handgriff
34 504032-005 stretch lever welded
35 440B Sicherheitsmutter M8
Edge sanders
HS 950
Spare parts
