Hammer HS 950 - Page 57

57

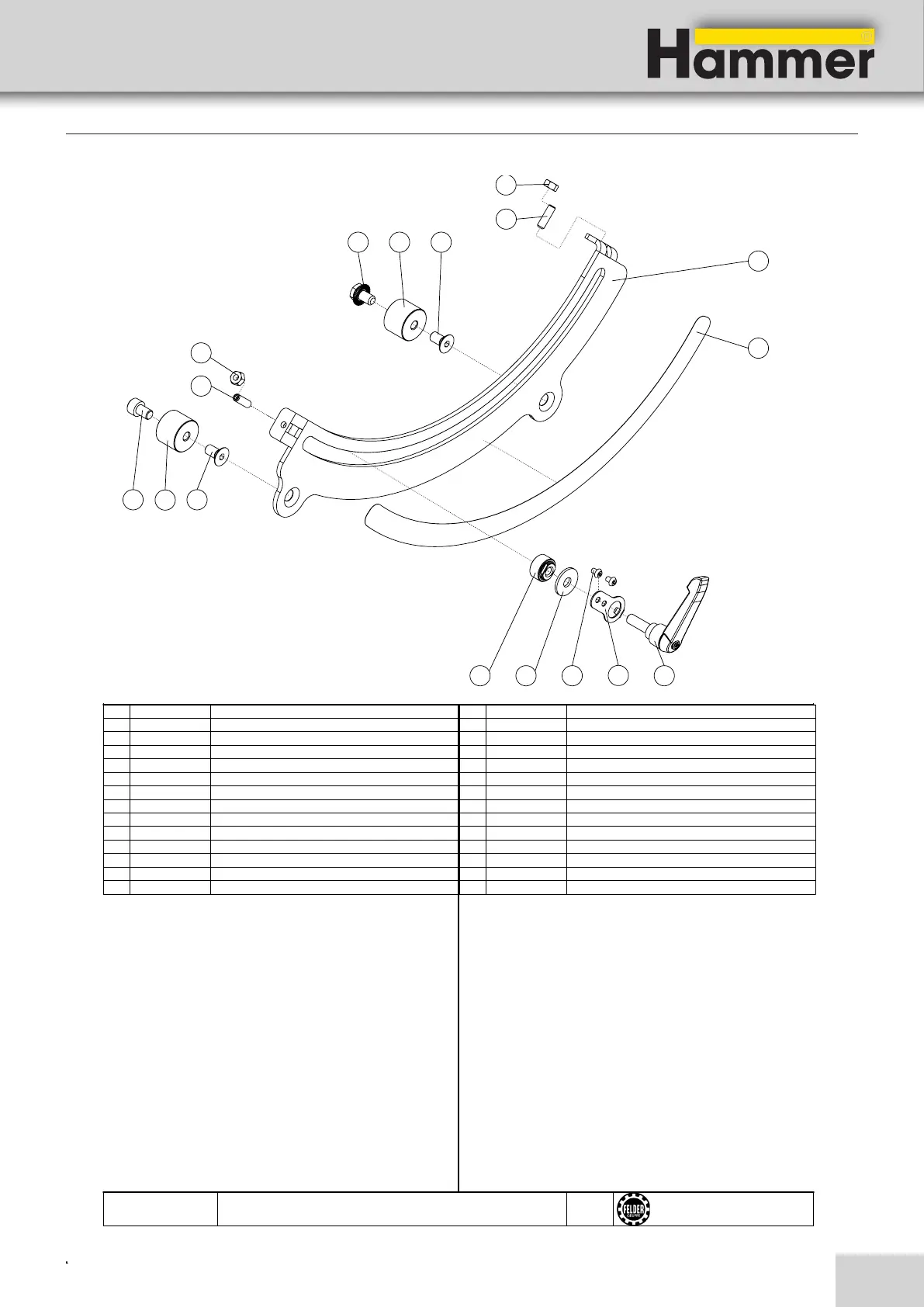

Winkelskala HS950
gültig ab
03/2018
504032_E006_01
Stand 03/2018
Eigentum der Firma Felder KG. Es darf
ohne Erlaubnis weder veräußert, kopiert
noch 3. Personen mitgeteilt werden.
5 4
7
8
6 3 4
8
7
1
2
13 12
10
11 9
3
Pos. Teilenummer Teilebezeichnung Pos. Teilenummer Teilebezeichnung
1 504-032-239 tilt bracket
2
400060-885 Aufkleber Winkelskala
3 504-032-022 distance pin
4 400CB Senkschraube mit ISK M8x16
5 421CK Inbusschraube M8x12
6 400GCA Skt. Rippenschraube M8x12 schwarz
7 401D Skt. Mutter M6 verzinkt
8 424CB Gew. Stift M6x20
9 209DL Klemmhebel mit Außengew. M8x25-Gr2
10 504-032-232 indicator plate
11
422DJ Linsenschraube mit ISK M4x6
12 400GZ Scheibe M8 PA66
13 504-008-010 Skalenanzeigehülse M8 HAMMER AD 09
Edge sanders
HS 950
Spare parts
