Harman Kardon AVR 1700 Quick Setup Guide

Введение, расположение и подключение динамиков
AVR
2
Введение
Благодарим за выбор изделия фирмы Harman Kardon!
Это руководство пользователя содержит все сведения, необходимые для подключения
и настройки нового аудио-/видеоресивера фирмы Harman Kardon (AVR).
Для сохранения природных ресурсов в комплект AVR не входит напечатанное
руководство пользователя. Руководство пользователя, содержащее исчерпывающие
сведения о работе всех функций нового AVR, доступно на нашем веб-сайте. Перейдите
на веб-сайт www.harmankardon.com и загрузите Руководство пользователя
AVR 1700, AVR 170, AVR 170/230C.
Расположение ресивера
• Расположите AVR на твердой и ровной поверхности. Убедитесь, что поверхность и
крепежные приспособления могут выдержать вес AVR.
• Обеспечьте надлежащее пространство над AVR и под ним для вентиляции.
Рекомендованные зазоры составляют 30 см над устройством, 10 см за ним и 20 см
с каждой стороны.
• Если AVR устанавливается во встроенный шкаф или другое закрытое место, обеспечьте
подачу холодного воздуха. В некоторых случаях может понадобиться вентилятор.
• Не закрывайте вентиляционные отверстия на верхней панели AVR и не ставьте
предметы непосредственно на них.
• Не ставьте AVR непосредственно на ковровое покрытие.
• Не ставьте AVR в сырых или влажных местах, в местах с очень высокой или низкой
температурой, в зонах возле обогревателей или отопительных регистров или под
прямые солнечные лучи.
Разъемы
ВНИМАНИЕ! Прежде чем выполнять подключения к AVR, убедитесь, что шнур
питания AVR отключен от ресивера и розетки. Выполнение подключений с
включенным и подключенным к сети AVR может привести к повреждению динамиков.

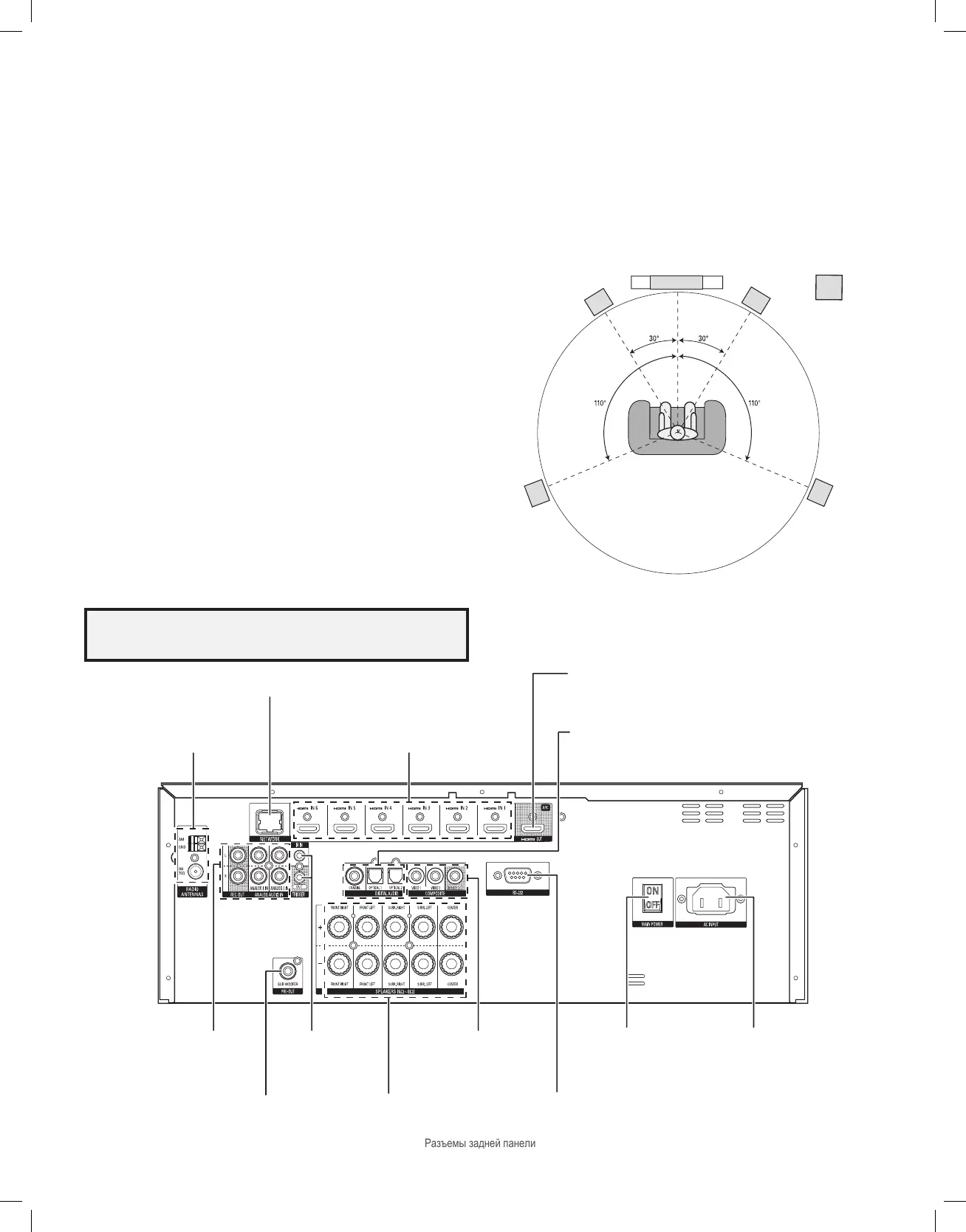

Расположение динамиков
Определите места для динамиков системы согласно указаниям изготовителя и
схеме комнаты для прослушивания. Используйте приведенную ниже иллюстрацию в
качестве руководства для систем с соотношением каналов 5.1.
Телевизор
C.
SUB
FRFL
SL SR
Расположение динамиков для систем с соотношением каналов 5.1
Для получения более подробных сведений о расположении динамиков загрузите
полную версию Руководства пользователя AVR 1700, AVR 170, AVR 170/230C на
веб-сайте www.harmankardon.com.
Разъемы задней панели
Разъемы
радиоантенны
Разъем сети
Входные
разъемы HDMI
Разъемы цифрового
аудиовхода
Разъем HDMI Out
Разъемы аналогового
аудиовхода/выхода
Разъемы
композитного
видеосигнала
Входной разъем
питания
Главный выключатель
питания
Вход IR In и
Разъемы
триггера 12 В
Разъем
сабвуфера
Разъемы
динамиков
Разъем
RS 232

Harman Kardon AVR 1700 Specifications

General

Receiver type	-
Frequency range	10 - 100000 Hz
Output impedance	75 Ω
Audio output channels	- channels
Power output per channel (1KHz@8 Ohm)	100 W
Power output per channel (20-20KHz@8 Ohm)	95 W
HDMI in	6
Number of HDMI outputs	1
Ethernet LAN	No
FM band range	87.5 - 108 MHz
Supported radio bands	FM
3D	Yes
Analog signal format system	NTSC
Product color	Black
Audio decoders	Dolby Pro Logic, Dolby Pro Logic II, Dolby TrueHD, DTS-HD Master Audio
Volume control	Rotary

Weight and Dimensions

Depth	350 mm
Width	440 mm
Height	165 mm
Weight	5800 g
